WAM V2FS粉体输送气动蝶阀结构设计

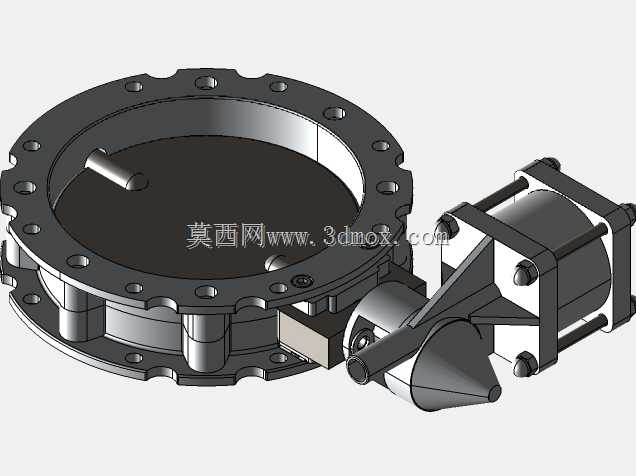

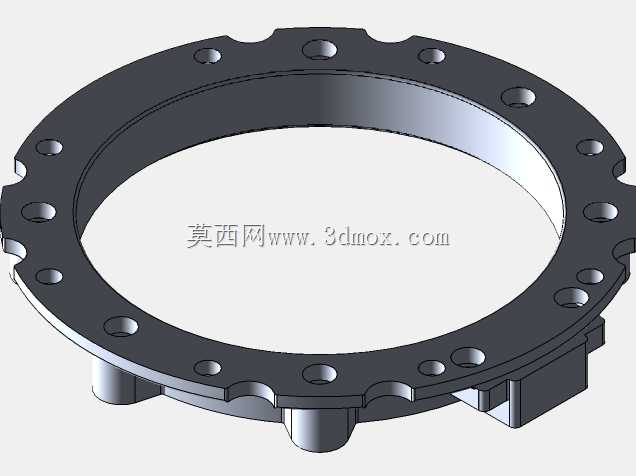

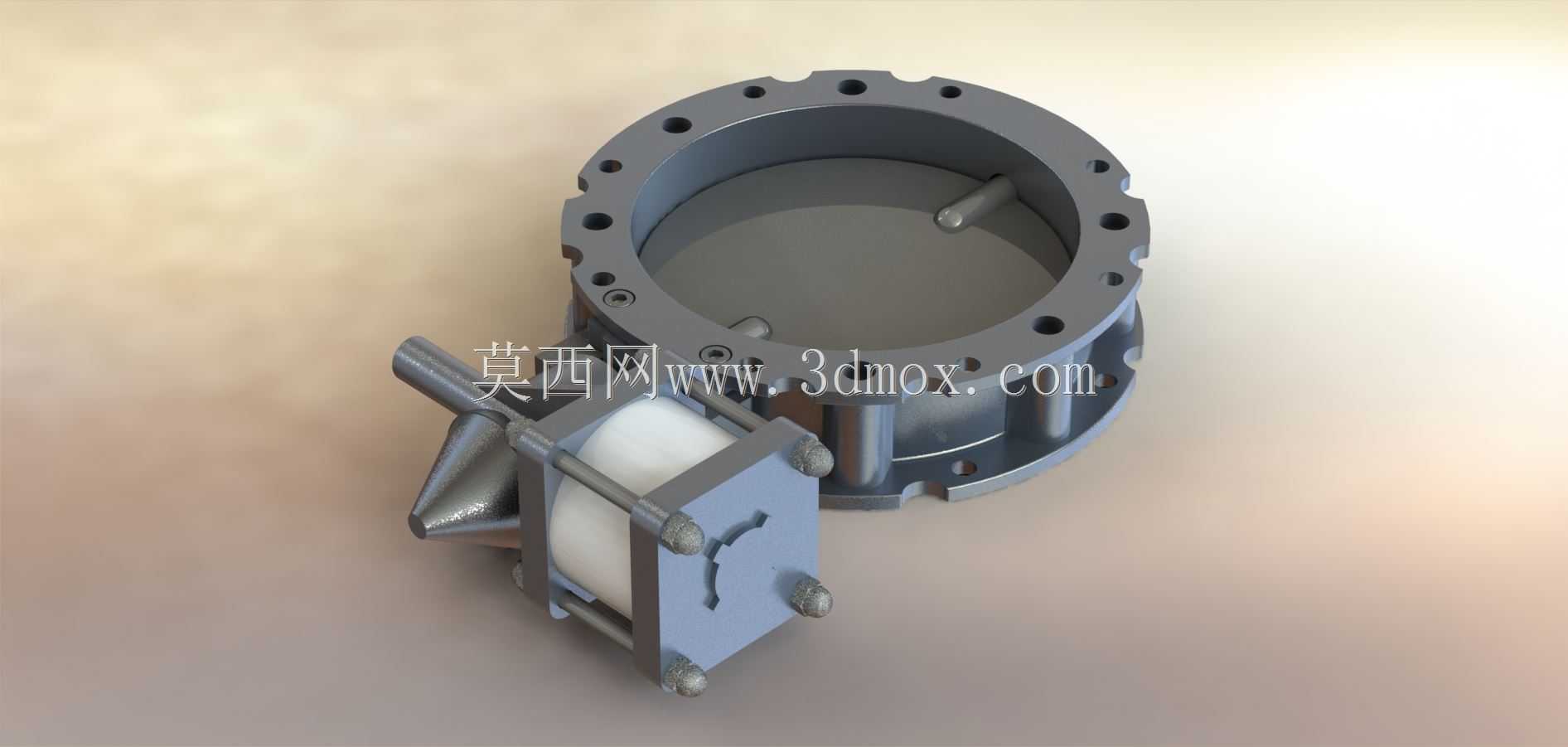

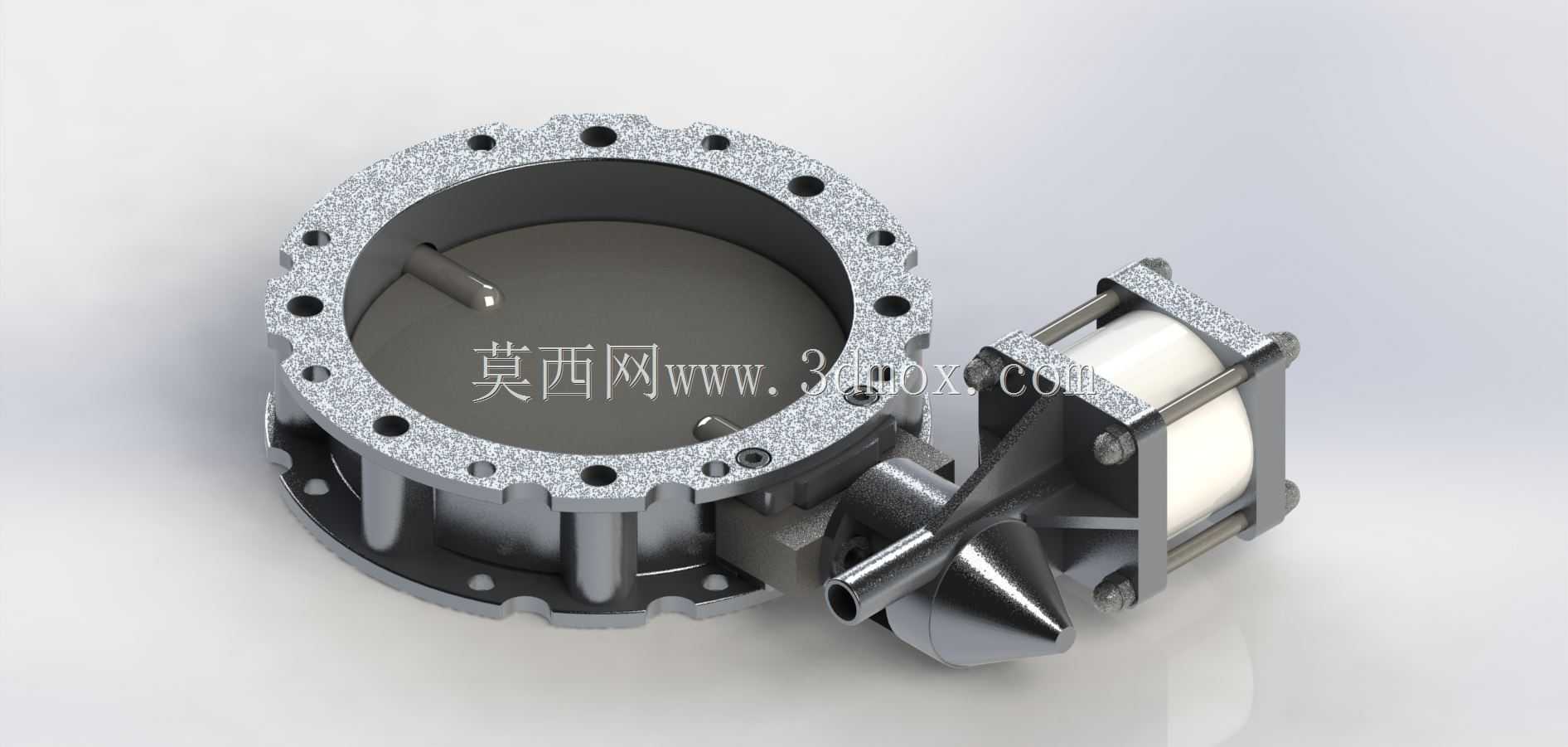

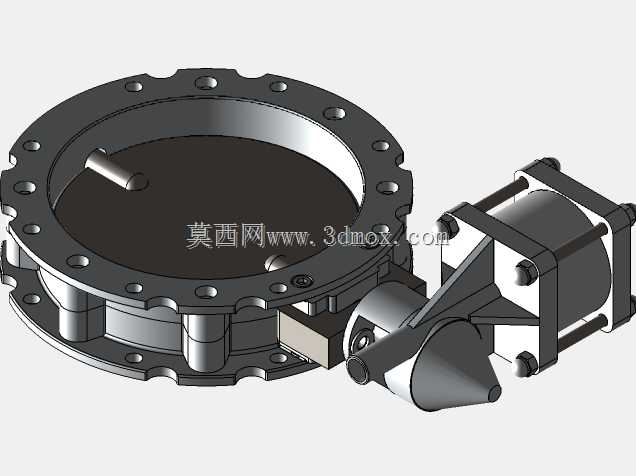

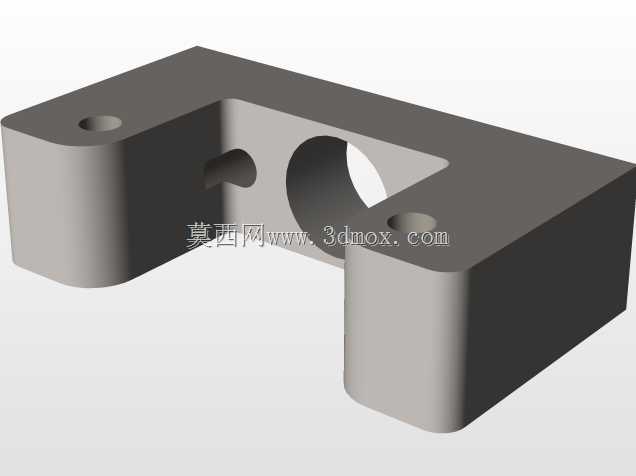

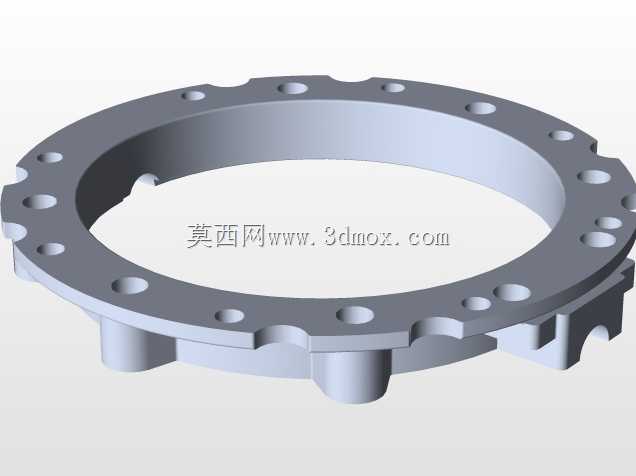

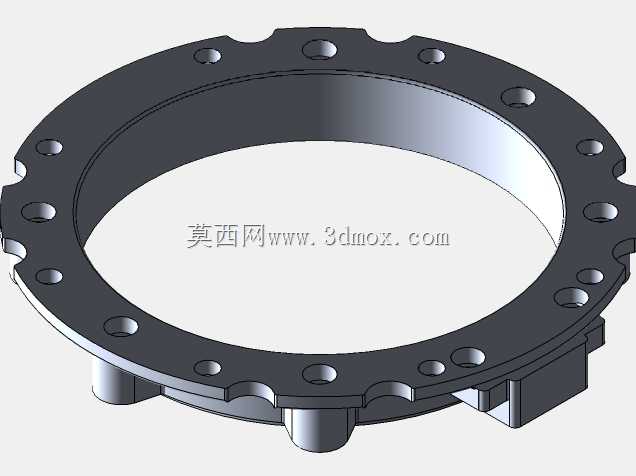

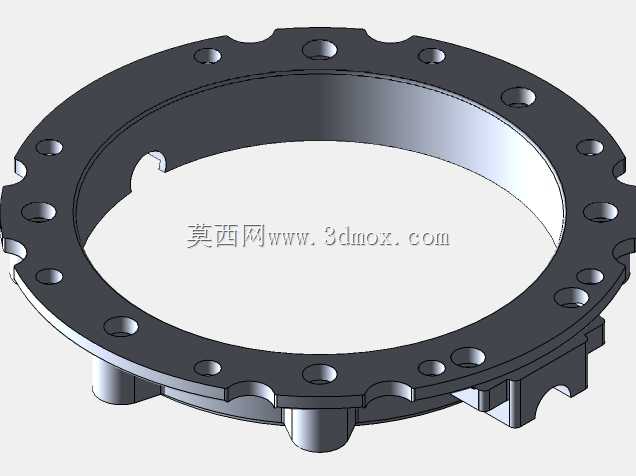

这款蝶阀主要面向粉体物料输送工况设计，常见于粮食加工、建材生产、食品配料、化工粉料输送等散料处理场景，安装在料仓出料口、气力输送管道、计量配料节点位置，承担通断管路、调节粉料流量的核心作用，适配干燥粉体、小颗粒物料的输送控制需求，避免物料输送过程中出现卡滞、漏料、积料问题。阀体采用上下对称的法兰结构设计，上下法兰端面保持平行，螺栓孔沿法兰圆周均匀排布，安装时可直接对接同通径的管道法兰或料仓出料法兰，无需额外加装过渡连接件，安装边界规整，能适配现有常规粉体输送管路的安装尺寸，降低现场改造的适配成本。驱动端采用气动执行机构搭配拨叉式传动结构，执行器与阀体通过支架刚性连接，传动部件做了密封防护处理，可避免粉尘进入传动间隙造成卡涩，气动驱动的响应速度快，可配合车间气动控制系统实现远程启闭控制，适配自动化生产线的连续作业需求。密封结构采用烧结聚合物复合材料配合预压弹性密封设计，阀瓣闭合时密封面能均匀贴合，有效阻断粉体物料的泄漏通道，针对食品加工场景可适配不锈钢阀瓣与符合食品接触标准的密封件版本，满足食品级生产的卫生要求。整体结构将阀体、传动组件、执行器整合为一体式结构，外部无裸露的传动杆件，既减少了设备占用的安装空间，也能避免生产过程中物料散落堆积在传动部件上，降低日常维护的清理难度。阀瓣采用流线型轮廓设计，开启时阀瓣完全贴合阀体内壁流道，不会在流道内形成凸起的阻料结构，能让粉体物料顺畅通过，减少物料在阀体内的残留堆积，避免不同批次物料输送时出现交叉混料问题。阀体的半壳体采用高压铝合金压铸成型，在保证结构强度的前提下降低了整体自重，既方便现场吊装安装，也能减少管路支撑结构的承重负载，适配大通径粉体管路的安装承重要求。
