双支座带安装法兰轴承支撑构件

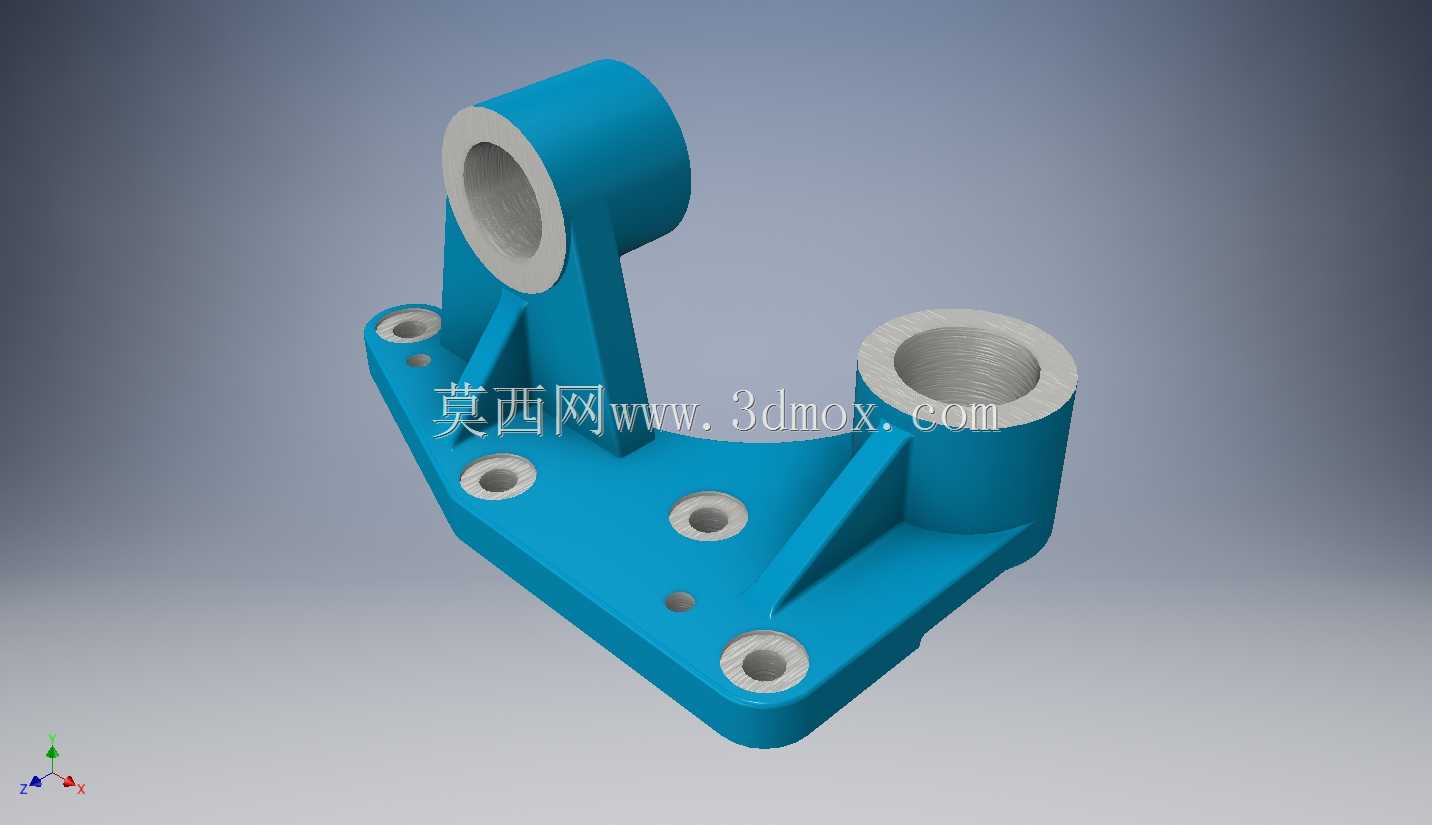

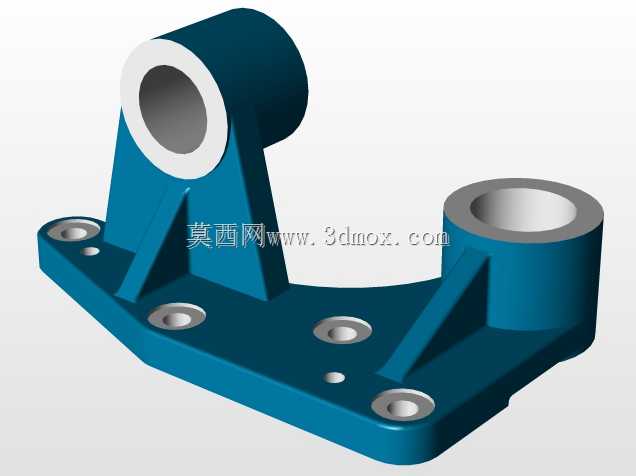

该构件属于传动系统中的轴系支撑类部件，主要应用在需要对两根平行布置的转轴提供径向支撑的设备场景中，常见于轻工输送设备、小型专用机床的进给机构、自动化生产线的工位传动单元等位置，承担转轴的径向载荷传递，同时保证两根转轴的相对位置精度，避免轴系运行过程中出现偏摆、窜动超差的问题。从结构设计来看，底座采用一体化铸造成型后机加工的工艺路线，底部法兰面设置五个均匀分布的沉头安装孔，安装时可通过内六角螺栓将整个构件固定在设备的安装基板上，沉孔设计能够保证螺栓头不突出法兰平面，避免与周边运动部件产生干涉，底座上额外设置的小直径定位孔，可在安装时配合定位销完成构件的精准定位，消除螺栓连接间隙带来的位置偏移。两个带内孔的支撑凸台呈高低错落布置，内孔为轴承安装位，孔壁加工有轴承安装的定位台阶，可适配标准深沟球轴承的装配，凸台与底座之间设置三角形加强筋，能够有效提升支撑部位的结构刚度，抵消转轴运行时传递到凸台的径向弯矩，避免长期受载后凸台与底座连接处出现疲劳断裂。设计过程中优先考虑了装配工艺性，两个支撑凸台的内孔同轴度、内孔与底座安装面的垂直度都设置了合理的形位公差，既能够保证轴承装配后的运行精度，又不会因为公差要求过高提升不必要的加工成本；底座的边角位置全部做了圆角过渡处理，一方面减少铸造过程中的应力集中问题，另一方面也避免安装调试过程中尖锐边角对操作人员造成划伤。从安装边界来看，构件整体外轮廓无突出的异形结构，安装时仅需要在基板上预留对应螺栓孔位与定位销孔，周边预留不小于10mm的操作空间即可完成装配，支撑凸台的高度差经过匹配计算，能够适配对应轴系的中心距要求，不需要额外加装调整垫片即可满足轴系的装配精度要求，同时底座的厚度经过刚度校核，在额定载荷下安装面的变形量控制在0.02mm以内，不会因为底座变形影响轴承的正常运行。
