多通路集成式液压阀块连接盲端头

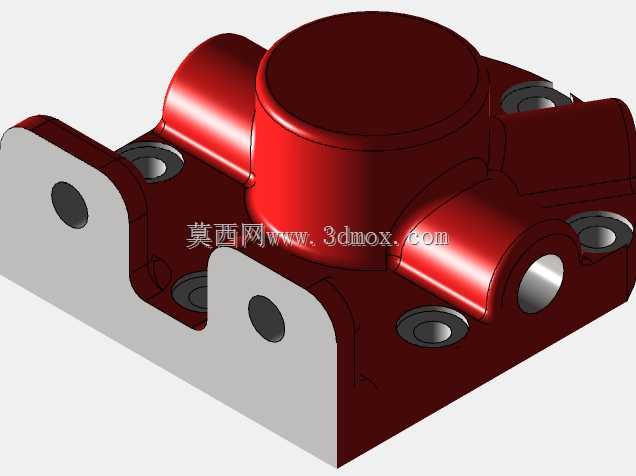

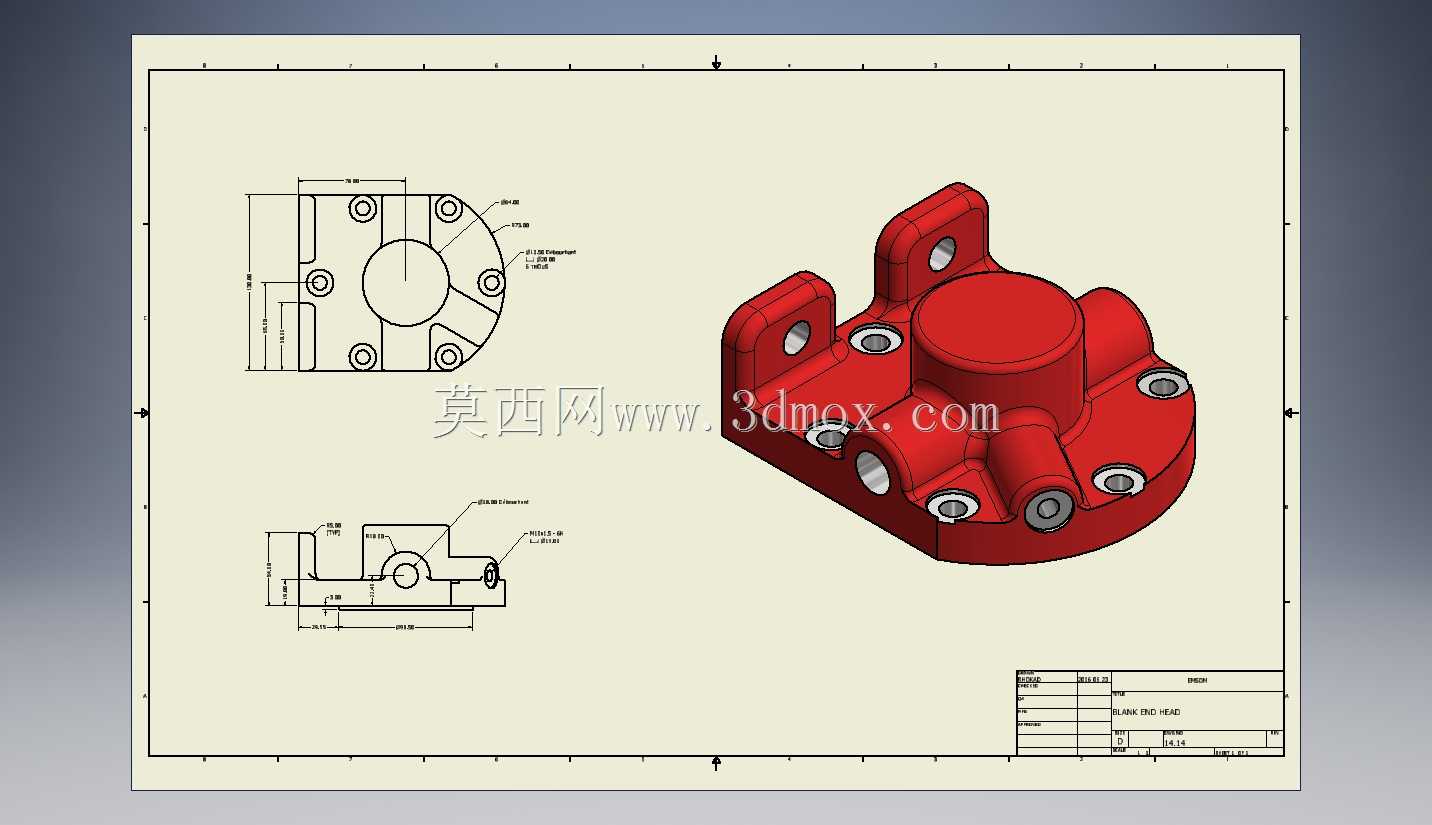

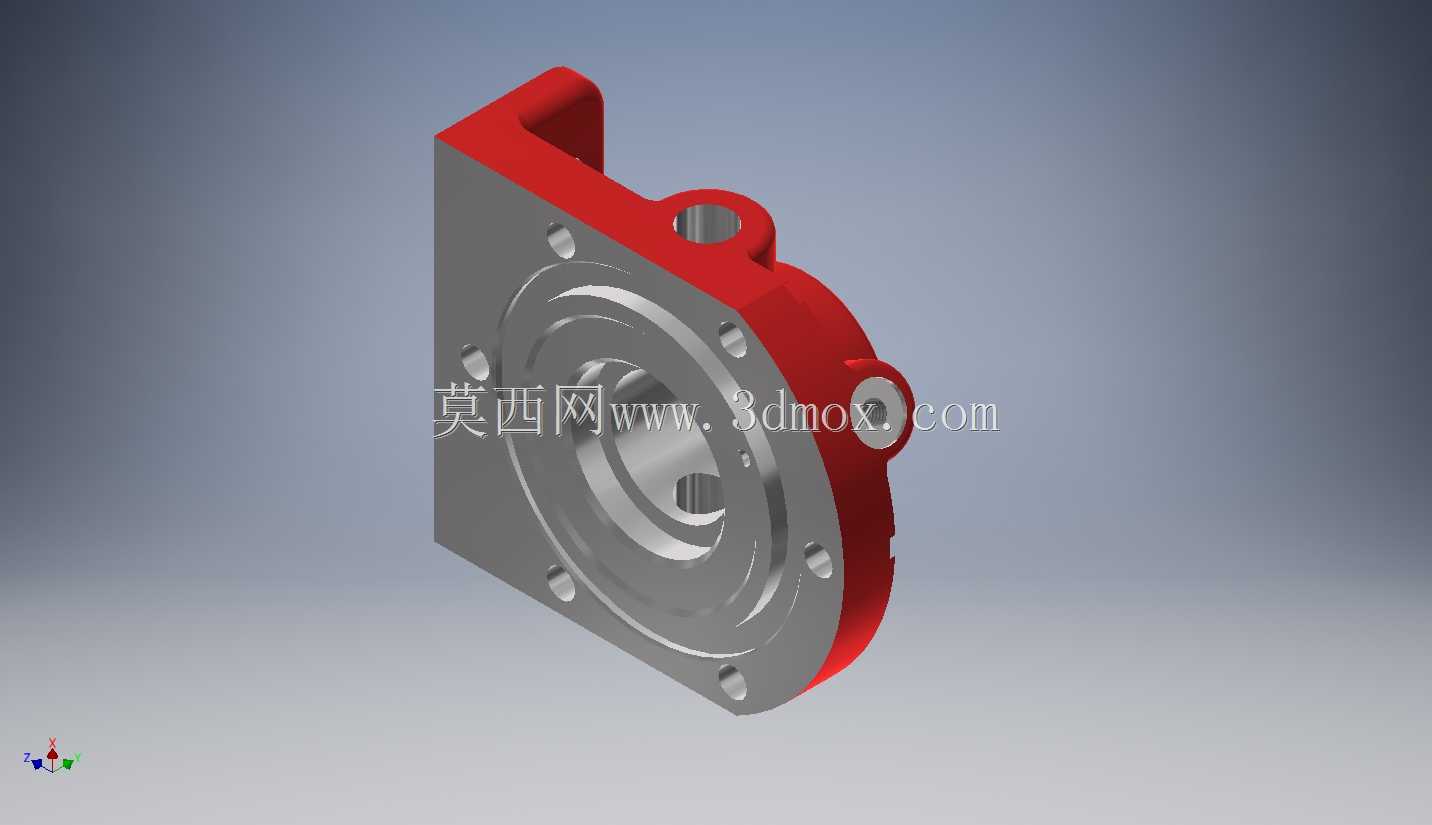

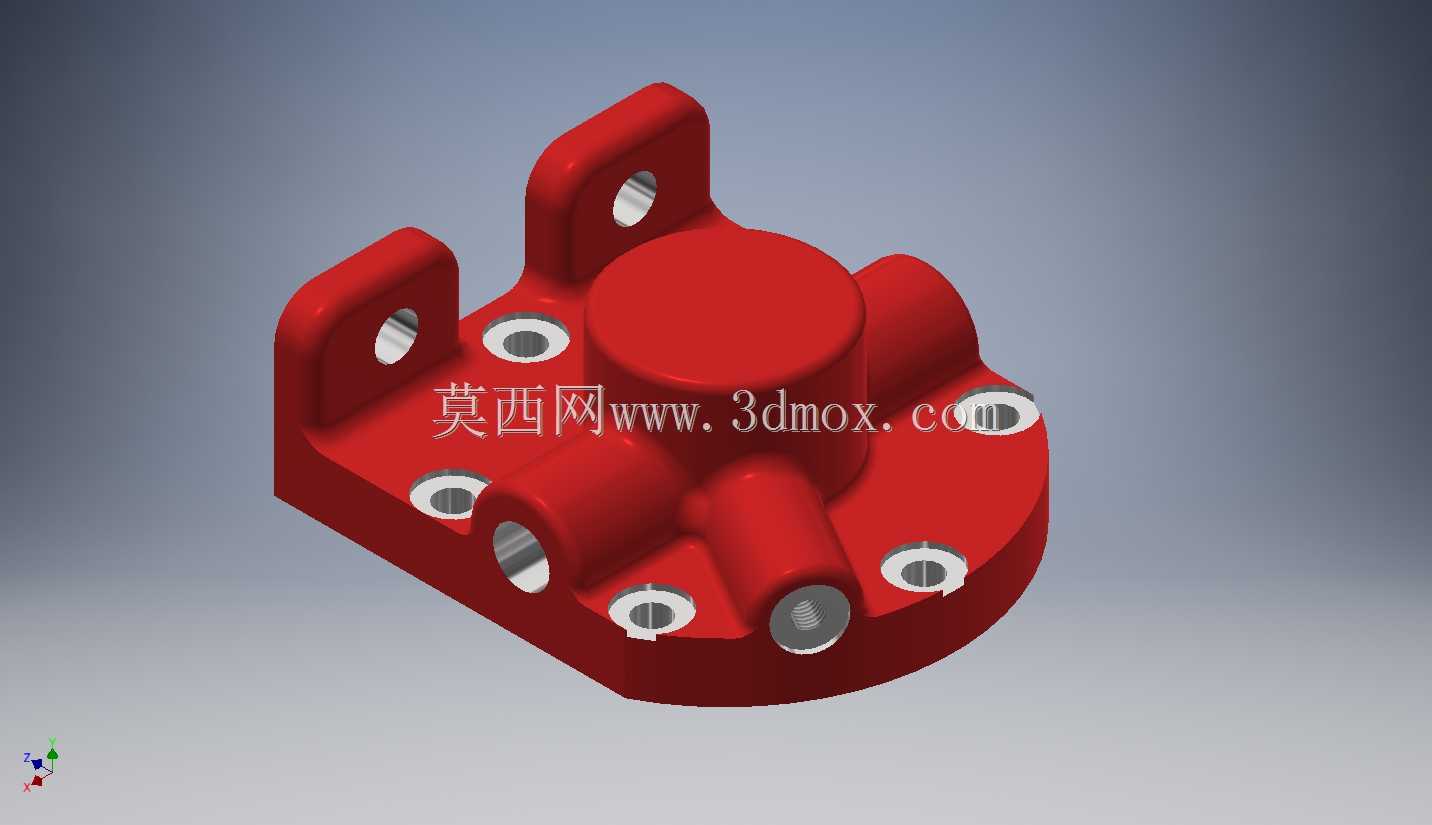

这款多通路集成式连接端头，主要应用在中小型液压站的阀组集成、小型气动控制回路的终端封堵场景，也可在模块化流体输送单元里作为支路终端的转接载体，替代传统零散的堵头、管接头组合，减少管路连接点的泄漏风险。从结构设计来看，主体采用圆形法兰基座搭配上部凸台的布局，基座上均匀分布6个沉头安装孔，可直接通过内六角螺栓固定在阀块安装面，安装时沉孔结构能让螺栓头部完全没入基座平面，不会额外占用上部安装空间，也避免螺栓突出剐蹭周边管路。基座侧面伸出四个不同通径的外伸接头，其中三个为侧向水平布置，一个为斜向布置，分别对应不同支路的油路或气路连接，每个接头端部都加工有标准内螺纹，可直接对接硬管或软管接头，不需要额外加装过渡接头。上部的圆形凸台为封堵端结构，内部加工有与主通路连通的流道，凸台侧面预留的工艺螺孔可接压力检测表，或是作为备用取油口，不需要使用时可直接用标准螺塞封堵。设计阶段优先考虑了安装边界的适配性，整体基座外径控制在常规6通径阀块的安装尺寸范围内，安装孔的孔位分布完全匹配标准阀块的螺孔布局，不需要对现有阀块进行二次打孔改造，可直接替换原有同规格的终端盖板。流道设计上采用了等径过渡的结构，内部拐角处做了圆弧倒角处理，避免流体流经时产生紊流和压损，同时减少流道内部的应力集中点，在高压工况下不会出现结构开裂的问题。基座与阀块贴合的端面加工有密封槽，可安装O型密封圈实现端面静密封，相比传统螺纹堵头的密封形式，这种端面密封的可靠性更高，在频繁的压力波动工况下也不容易出现渗漏。侧向伸出的接头长度经过严格控制，安装后相邻接头之间预留了足够的扳手操作空间，拆装管路时不需要拆除周边其他元件，后期维护的便利性更高。整体结构没有多余的冗余设计，所有结构特征都服务于安装固定、流体导通、终端封堵这三个核心功能，既保证了结构强度，也尽可能压缩了整体体积，在紧凑型液压阀组的布局中可以有效节省安装空间，适配更多狭小安装场景的使用需求。
