叉形带座铰接支撑连接件结构设计

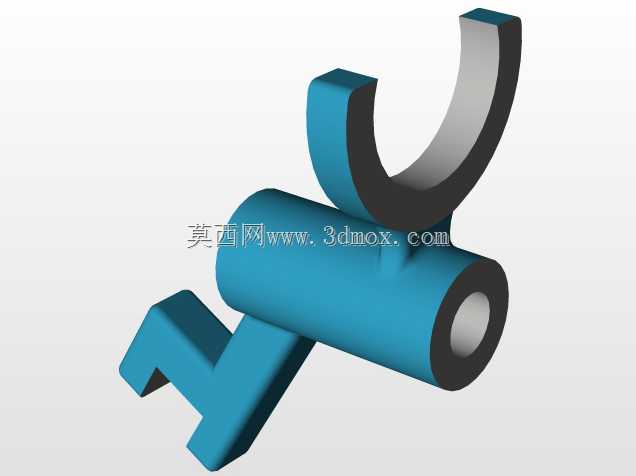

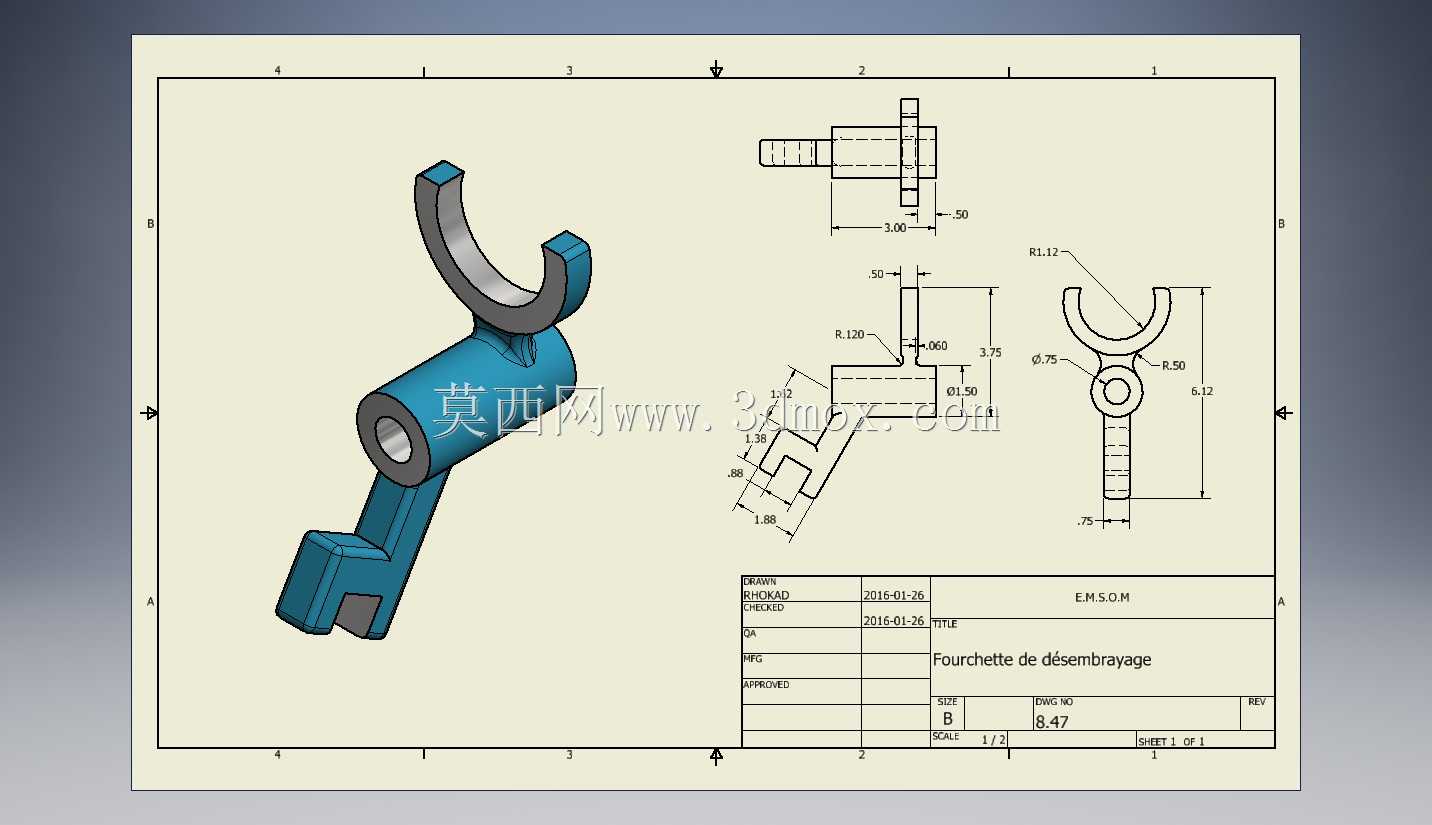

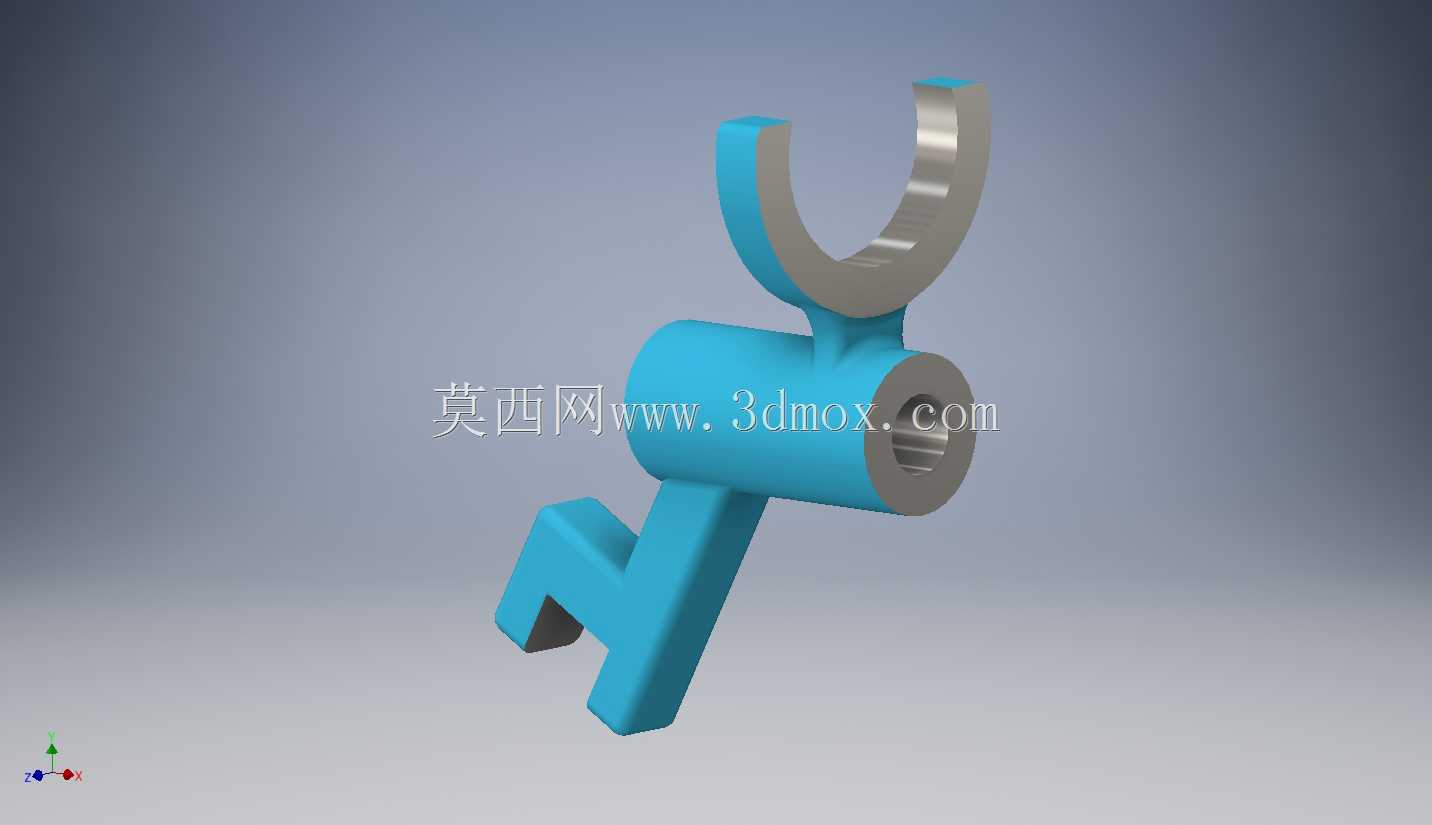

这类叉形带座铰接支撑件，常应用在轻工输送线、小型工装夹具的可调支撑点位，也可作为手动操作机构的连杆铰接端使用，承担径向支撑与角度限位的双重作用。从结构上看，主体采用圆柱基座作为安装载体，基座中心预留同轴通孔，用于穿装定位销轴或者锁紧螺杆，孔壁与轴件的配合公差可根据实际使用场景选择H7或者H8级，既保证转动灵活性，也能控制径向窜动余量。基座一侧延伸出叉形开口结构，开口的圆弧面与配套的铰接件外圆匹配，开口的宽度尺寸根据被夹持构件的厚度设定，两侧端面做了倒角处理，避免装配时刮擦配合件表面，也能在小角度偏转时避免结构干涉。基座另一侧延伸出Z形弯折的支撑脚，支撑脚的末端平面作为安装贴合面，可通过螺栓压紧或者焊接的方式固定在设备机架上，弯折段的高度差根据安装空间的避让需求设计，刚好能避开基座下方的走线或者相邻构件的安装位。设计这类零件时，首先要确定铰接点位的负载上限，根据负载大小调整基座圆柱的外径与通孔的直径比值，保证壁厚满足抗剪切强度要求，叉形开口的圆弧半径要与配套铰接件的回转半径完全匹配，避免出现卡滞或者间隙过大的晃动问题。支撑脚的弯折角度需要结合实际安装面的倾斜角度调整，保证安装后基座的通孔轴线与铰接件的回转轴线完全重合，否则会在转动过程中产生附加弯矩，加速配合面的磨损。零件的材质可根据使用环境选择，常规工况下采用45号钢调质处理即可满足强度要求，若在潮湿或者腐蚀环境下使用，可更换为304不锈钢材质，表面做钝化处理提升抗腐蚀能力。安装时需要先将支撑脚的贴合面与机架安装面完全贴合，再穿装基座内的定位销轴，锁紧销轴两端的紧固件后，手动扳动铰接件测试转动顺畅度，若存在卡滞需要微调支撑脚的安装位置，保证同轴度符合要求。这类零件的外形尺寸紧凑，整体占用安装空间小，不需要额外设计复杂的安装座，可直接集成在小型设备的机架上，在手动压合工装、小型物料翻转机构、可调挡料机构中都能见到这类结构的应用，相比一体式铰接座，这类分体式的支撑连接件加工难度更低，更换维护时不需要拆解整个铰接机构，只需要松开销轴紧固件即可单独替换，能有效降低设备的维护成本。
