带安装底座的枢轴吊架结构设计

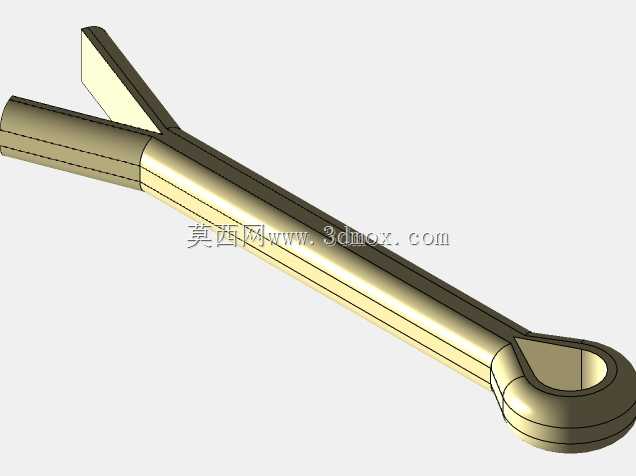

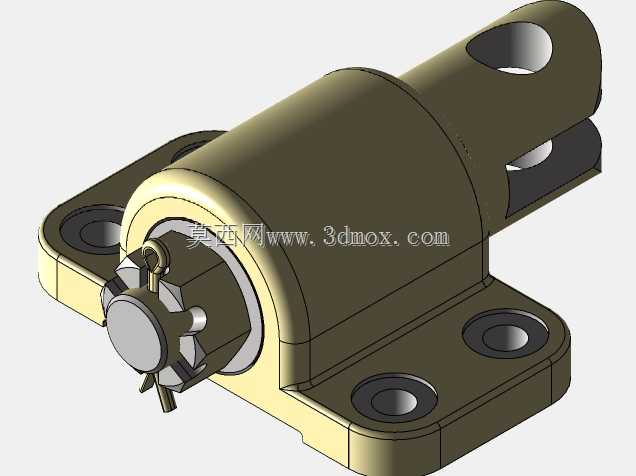

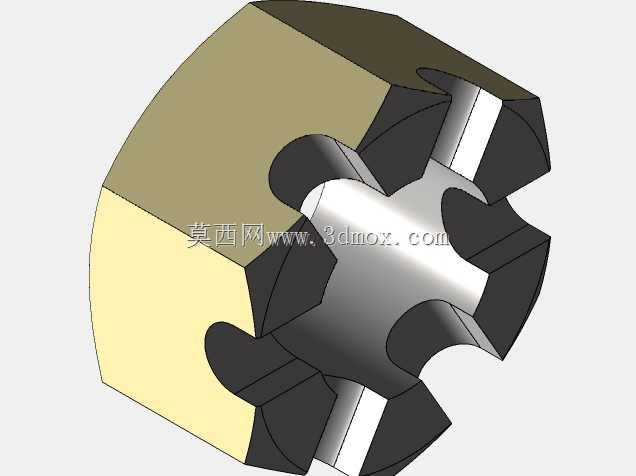

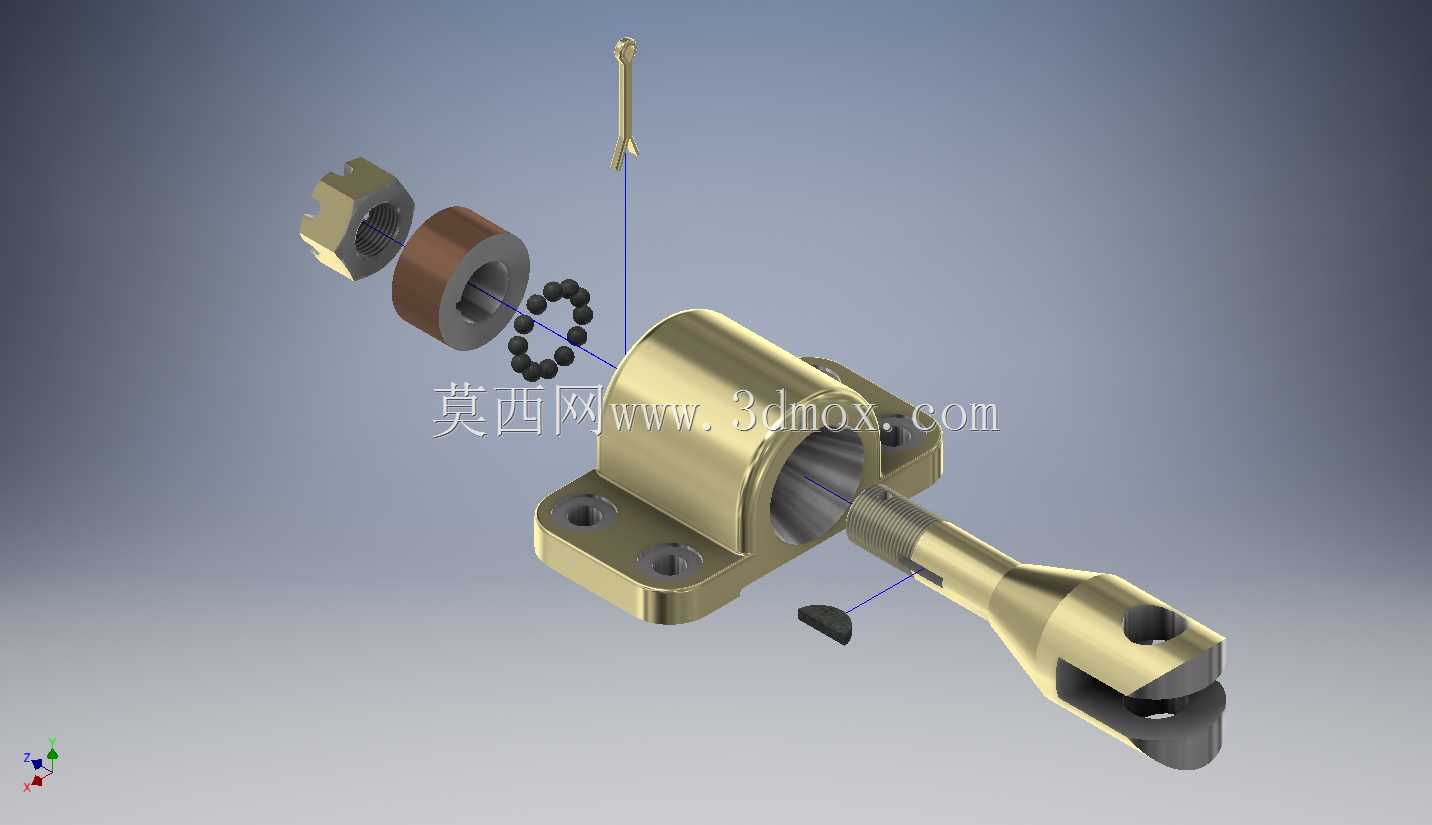

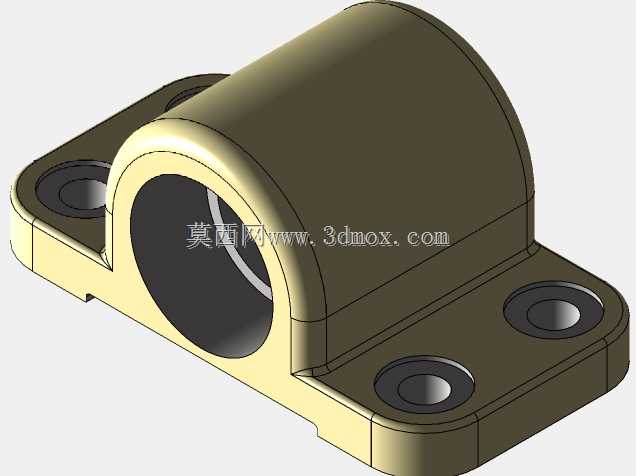

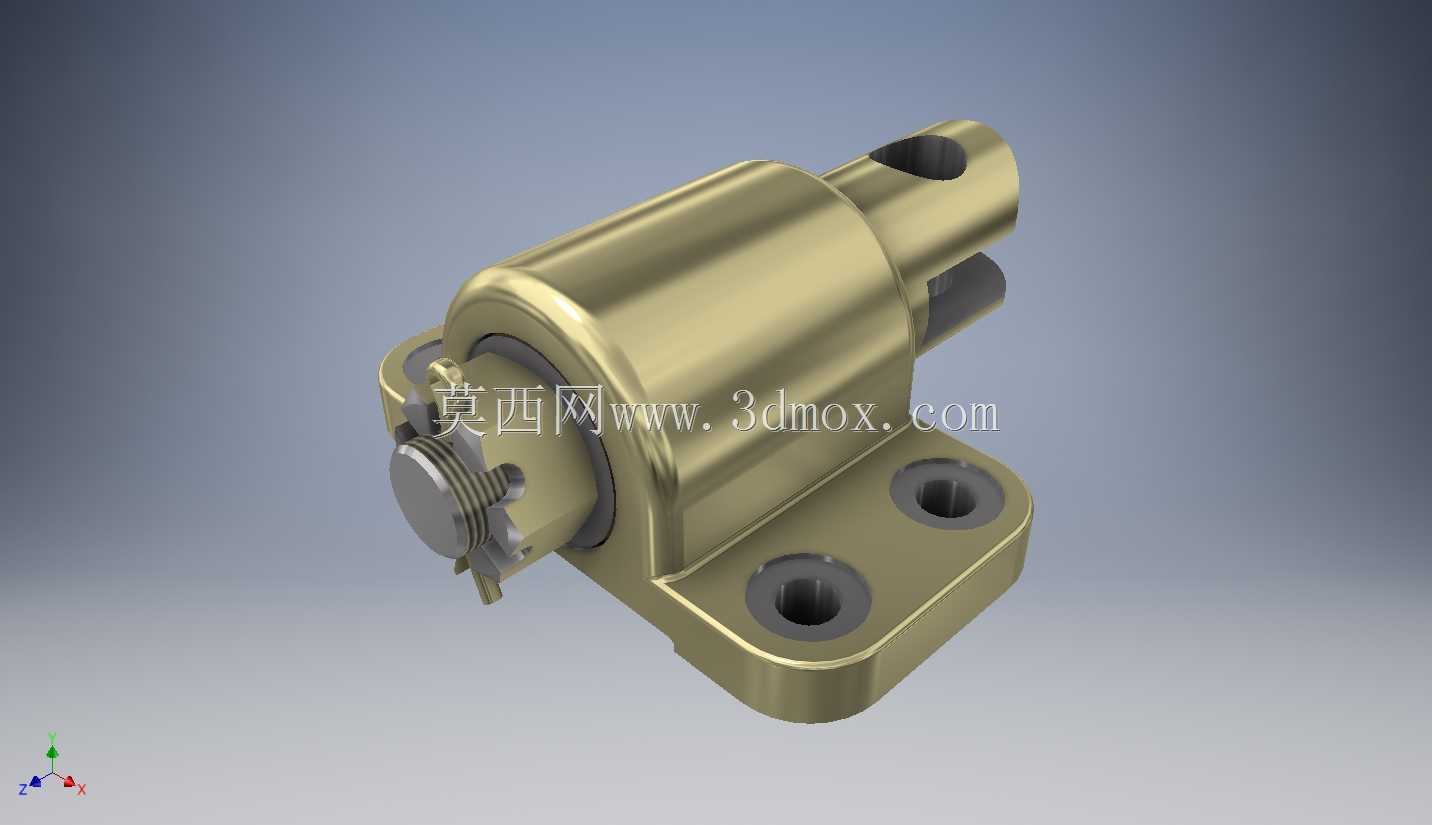

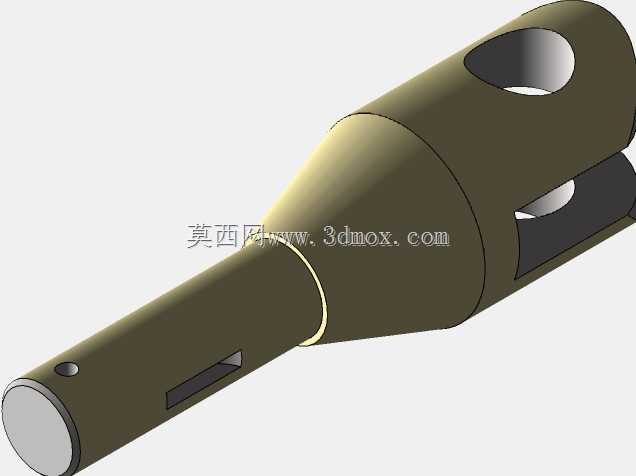

这款枢轴吊架属于铰接类支撑承重构件，在各类需要实现小角度摆动传动、浮动支撑的工业设备场景中应用广泛，常见于轻工输送线的张紧机构铰接端、小型工程机械的操作连杆吊点、农用机具的联动摆臂支撑位，也可作为自动化设备中需要补偿安装误差的浮动轴系支撑座使用，核心作用是为穿装在内部的枢轴提供径向承载与轴向限位，同时允许枢轴沿铰接轴线做小范围角度偏转，抵消设备运行中产生的装配偏差与结构形变应力。从结构设计逻辑来看，整体采用一体化铸造成型的本体搭配底部双安装耳板的布局，本体内部为阶梯式通孔结构，用于适配不同直径段的枢轴穿装，孔位一端预留了卡簧槽与密封端面，可配套轴用挡圈实现枢轴的轴向定位，同时端面可加装密封毡圈阻挡外界粉尘、切削液进入铰接摩擦副，延长铰接副的磨损寿命。底部的两个安装耳板与本体为一体化结构，耳板上开设沉头安装孔，安装时螺栓可完全沉入沉孔内，避免突出的螺栓头与周边摆动构件发生运动干涉，两个安装孔的孔距经过公差匹配设计，可适配常规标准型材的安装孔位，无需额外加工转接板即可完成固定。本体侧方延伸出的铰接吊耳带有横向贯通销孔，用于连接拉杆或者联动杆件，销孔位置与主支撑孔的轴线保持严格的空间垂直公差，保证铰接摆动过程中不会出现卡滞、别劲的问题。从安装边界来看，整体结构的最大外轮廓尺寸适配小载荷铰接场景的安装空间，底部安装面为精加工平面，平面度公差控制在合理范围内，安装后可保证本体与安装基面完全贴合，避免出现局部应力集中导致的本体断裂问题。设计过程中对各部位的壁厚做了等强度优化，承载较大的主孔周边做了加厚过渡处理，应力集中的转角位置全部采用圆角过渡，避免长期交变载荷下出现疲劳裂纹，同时整体外形做了轻量化处理，非承载区域适当减薄壁厚，在保证结构强度满足额定载荷要求的前提下，尽可能降低构件自身重量，减少摆动过程中的惯性冲击。铰接配合面的尺寸公差按照间隙配合设计，既保证枢轴转动灵活，又不会因为间隙过大产生晃动异响，适配常规的润滑脂润滑方式，预留的注油位置可直接对接标准油嘴，日常维护时无需拆解结构即可完成润滑脂加注。
