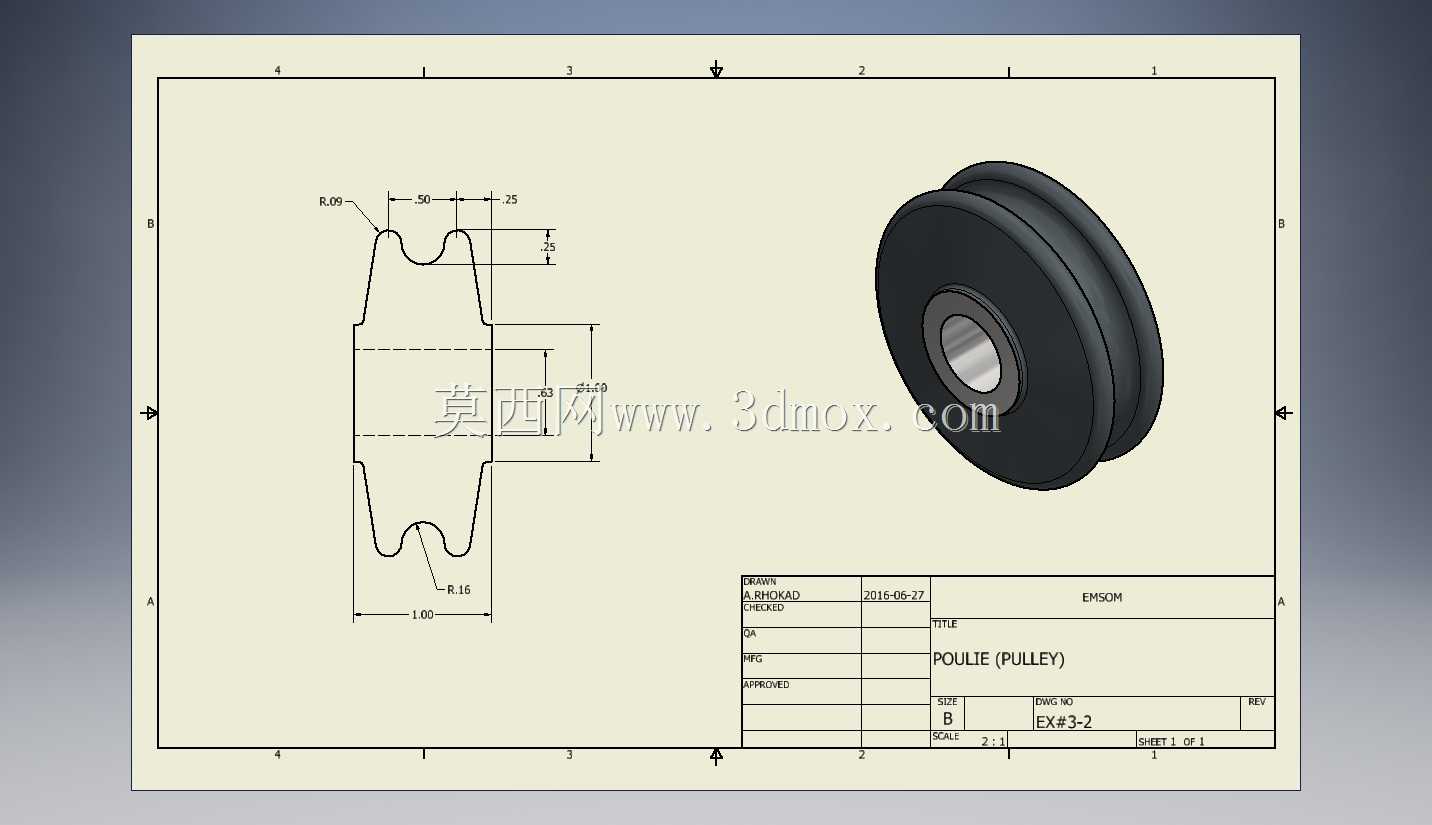

起重输送用带衬套双槽滑轮结构

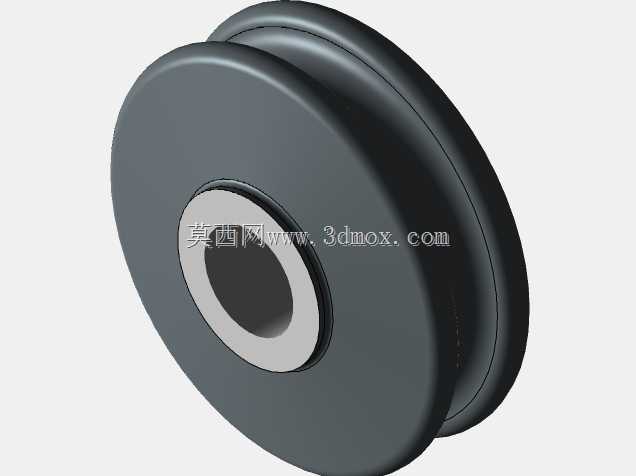

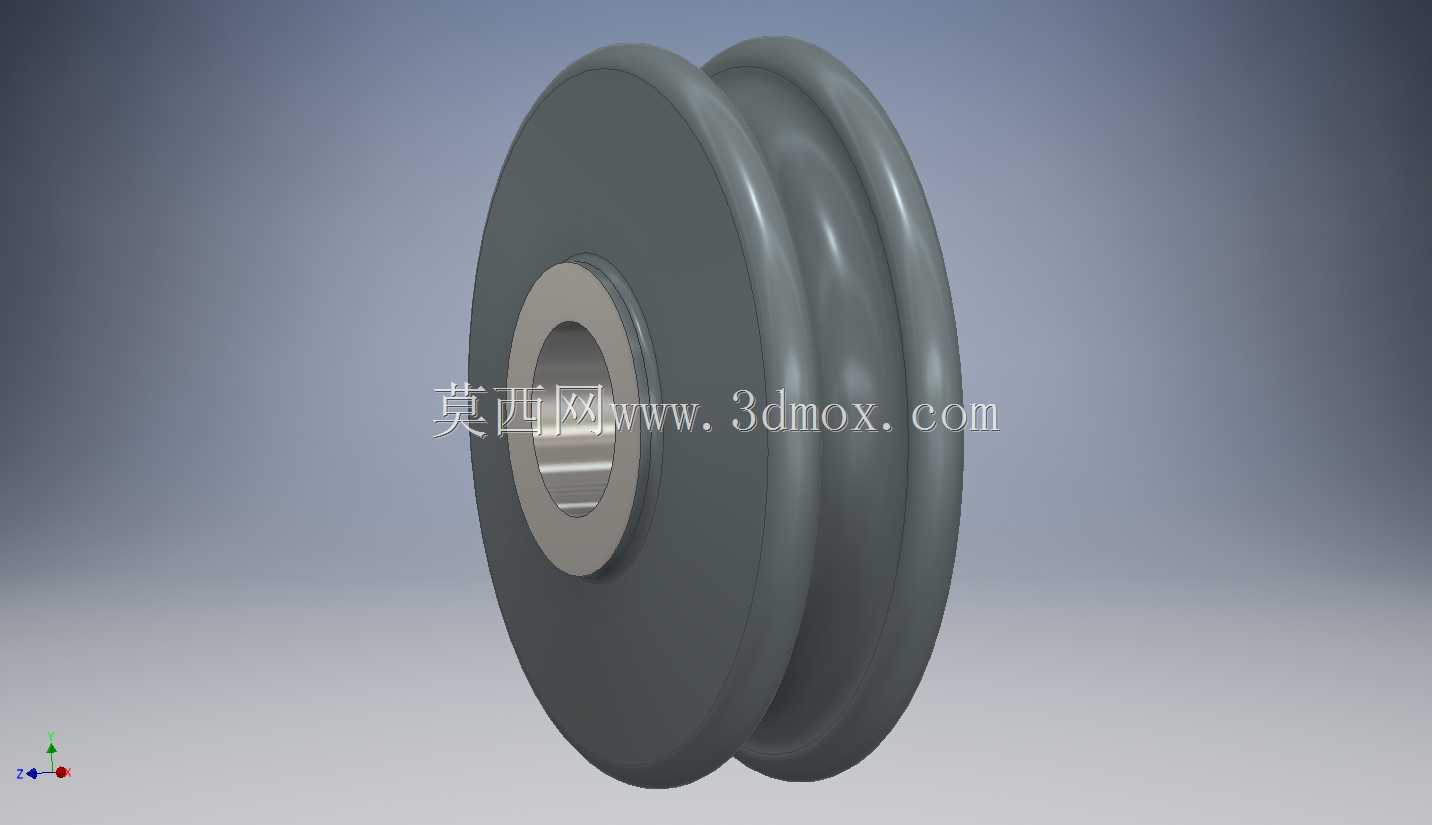

这类双槽滑轮常配套在轻小型起重设备、手动葫芦、车间物料输送线的导向工位上，核心作用是改变柔索的受力方向，降低柔索运行过程中的摩擦损耗，同时约束柔索的运行轨迹，避免跳绳、偏磨等故障出现。从结构设计来看，轮体采用双轮缘对称布局，轮槽的圆弧曲率完全适配常用直径的钢丝绳或尼龙吊绳，槽壁做了等厚设计，既保证轮槽承受径向载荷时的强度均匀，也避免局部应力集中导致的轮缘开裂问题。中心位置镶嵌的金属衬套是整个结构的关键受力件，衬套内孔与固定心轴采用间隙配合，装配时可在衬套内壁填充润滑脂，减少滑轮转动时的摩擦阻力，衬套与轮体采用过盈压装配合，能承受长期转动带来的扭矩冲击，不会出现衬套跟转、轮体松旷的问题。轮体主体采用工程塑料材质时，多用于低载荷、高频率的手动输送工位，自重较轻，运行时噪音低，不会对柔索产生过度磨损；如果采用铸钢或球铁材质，则适配中大型起重设备的重载吊装场景，能承受大吨位载荷下的径向挤压力。设计时需要重点关注几个安装边界：首先是轮槽的底径尺寸，直接决定了柔索的最小弯曲半径，过小的底径会导致柔索反复弯折出现断丝，大幅缩短柔索使用寿命；其次是轮缘的外径尺寸，要保证柔索在最大偏角工况下不会脱出轮槽，通常轮缘高度要高出柔索直径的1.5倍以上；中心衬套的长度要与安装支座的宽度匹配，避免装配后滑轮出现轴向窜动，衬套两端可加装防尘挡圈，阻挡车间内的粉尘、碎屑进入摩擦面，延长润滑维护周期。实际选型时还要注意，双槽结构的滑轮可以同时穿过两根独立柔索，实现双吊点同步起升，或者单根柔索的折返导向，相比单槽滑轮能减少工位上的配件数量，简化安装支架的结构设计，在车间轻型吊具、建筑小型吊运设备、物流分拣线的张紧机构中都有广泛应用。建模过程中轮槽的曲面过渡要保证顺滑，不能出现折线棱角，否则实际运行时会加速柔索的磨损，衬套与轮体的配合面要做同轴度约束，保证滑轮转动时的径向跳动量控制在允许范围内，避免运行时出现柔索抖动、异响等问题。
