帕利尔主轴承支撑座结构设计

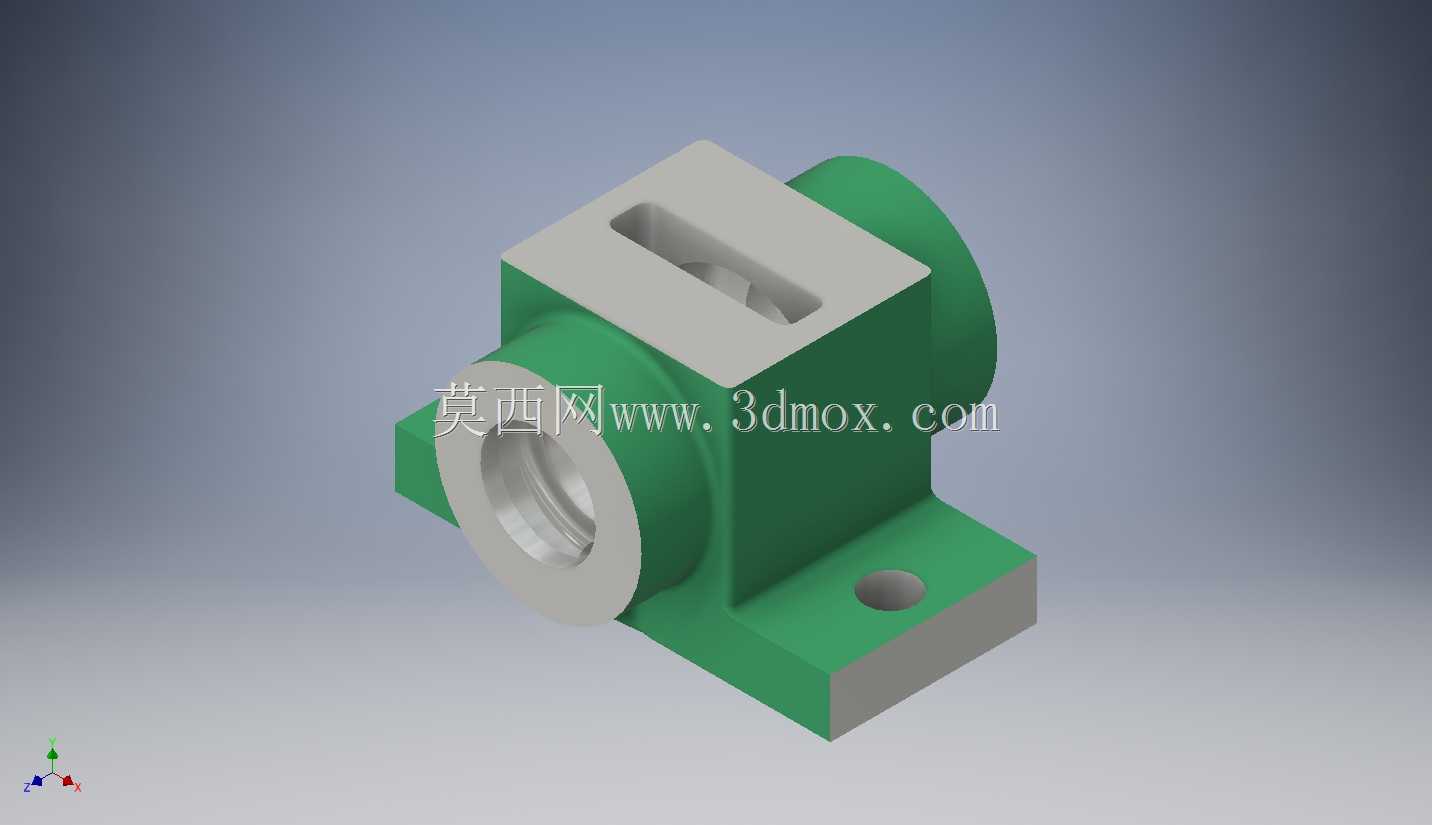

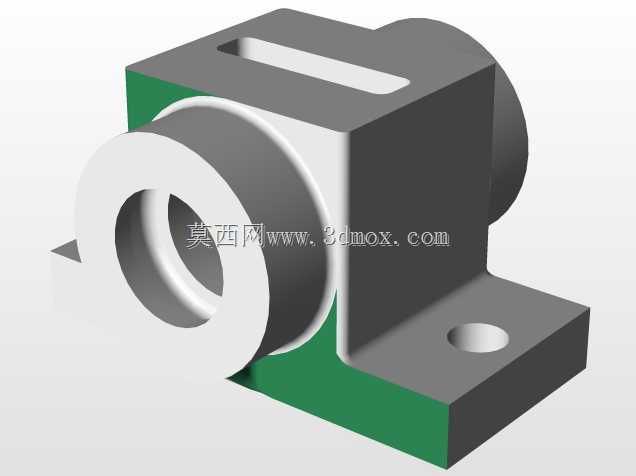

该主轴承支撑结构主要应用于中小型动力传输设备的主轴承载场景，常见于轻工输送线、小型机床进给单元、农用机械传动端等需要对旋转主轴提供径向与轴向复合支撑的工位，核心作用是约束主轴的径向跳动与轴向窜动，保证轴系运转时的同轴度精度，避免轴端负载偏移引发的轴承过早磨损、传动异响等问题。从结构设计逻辑来看，整体采用一体化铸造成型的基座思路，主体支撑部分为圆筒形轴承容纳腔，腔体内径与标准深沟球轴承或调心滚子轴承的外圈过盈配合，腔体一端设置限位台阶，用于轴承安装时的轴向定位，防止轴承在轴系受轴向力时发生窜动；基座上部开设通长键槽结构，可嵌入平键实现与上部限位压块的连接，对轴承外圈形成周向防转约束，避免轴承外圈在长期交变载荷下出现跟转问题。下部安装底座采用双侧延展的平板结构，底座上开设沉头安装孔，可通过内六角螺栓将整个支撑座固定在设备安装基准面上，安装孔的孔距经过公差匹配，能适配多数常规安装台面的预留孔位，安装时无需额外扩孔或配做，降低现场装配的工作量。结构的壁厚设计遵循等强度原则，轴承容纳腔与底座连接的过渡位置设置圆弧加强筋，避免应力集中导致的基座断裂，在满足承载强度要求的前提下尽可能削减非受力区域的壁厚，控制整体零件重量，降低铸造环节的材料消耗。从安装边界来看，轴承腔的中心高经过精准核算，能保证安装后主轴的中心高与配套传动部件的中心高保持一致，避免轴系出现附加弯矩；整体外形的长宽高尺寸适配多数紧凑型设备的安装空间，不会与周边的传动轮、防护罩等部件发生干涉。建模过程中对所有安装配合面预留了合理的加工余量，轴承腔内壁、底座安装面、键槽侧面等关键配合位置的公差等级按照IT7级设置，既满足装配精度要求，又不会过度提升加工成本，结构上未设置多余的冗余特征，所有结构都服务于轴承定位、基座固定、载荷传递这几个核心功能，适合小批量铸造生产后进行少量机加工即可投入使用，在常规工矿环境下能稳定承载中等转速、中等载荷的轴系运转需求，日常维护时只需拆开上部压块即可更换轴承，无需整体拆卸基座，降低后期运维的拆装难度。
