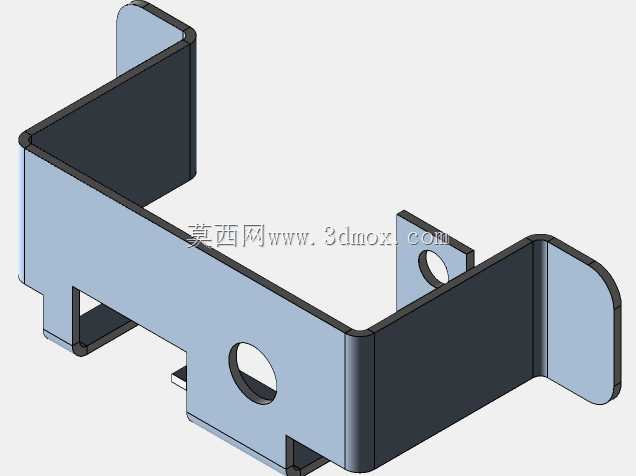

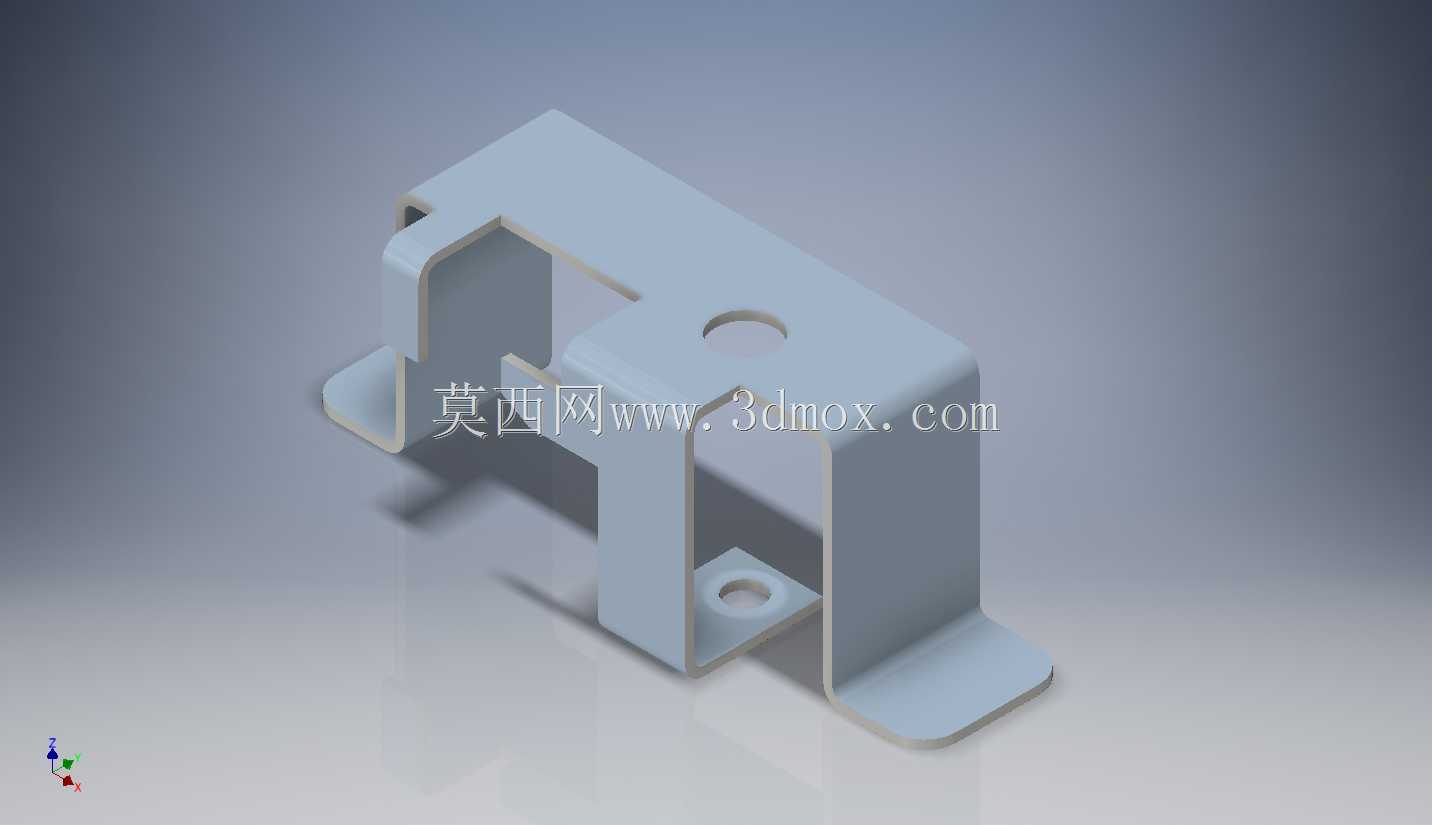

在轻工自动化生产线、小型机电设备的机架装配环节,这类钣金折弯成型的U型固定支座是极为常见的连接构件,主要承担相邻部件之间的位置限定、载荷传递与安装定位作用,尤其适用于需要卡接固定、同时预留走线或部件穿插空间的装配场景。从结构设计逻辑来看,该构件采用单块钣金一体折弯成型,没有额外的焊接拼接工序,既能够控制加工成本,也能避免焊接带来的变形、应力集中问题,整体成型后的结构一致性更好,适合批量冲压生产。构件主体为U型槽结构,两侧折弯边向下延伸出平直的安装翼板,翼板上预留的安装孔可通过螺栓将支座整体固定在设备基座或机架型材表面,顶部平面开设的通孔则用于穿装固定螺栓,实现上部待固定部件与支座的锁紧连接,槽体内部的空腔可以容纳待固定部件的连接端,同时为线缆、小型传动杆件预留穿行空间,避免装配时出现部件干涉。设计时需要重点考量折弯处的圆角半径,匹配所选钣金板材的厚度,防止折弯过程中出现板材开裂、回弹超差的问题,两侧翼板的平面度需要控制在合理公差范围内,保证安装后支座与安装基面完全贴合,避免锁紧后出现支座倾斜、上部部件安装位置偏移的问题。安装边界方面,该支座的整体占用空间紧凑,两侧翼板外伸尺寸较短,适合在设备内部狭小的装配空间内使用,安装时不需要额外预留过大的操作空间,使用常规内六角螺栓即可完成锁紧固定,日常维护拆装也十分便捷。从受力角度分析,U型的主体结构能够承受垂直方向的静载荷,同时对水平方向的小幅偏移晃动有一定的限位作用,在小型输送线侧边导条固定、电控箱内部元件安装支架、小型设备外壳连接点位等场景下都能适配,构件表面做常规喷塑或镀锌处理后,可适应一般工业环境下的防锈需求,不需要额外做特殊表面处理就能满足多数常规工况的使用要求。建模过程中需要准确还原折弯扣除值,保证展开后的钣金下料尺寸精准,避免实际加工时出现成型后尺寸偏差,导致安装孔位错位无法装配的问题,各开孔的位置度公差也需要结合实际安装的螺栓规格合理设定,兼顾装配便利性与连接可靠性。
- 上一篇:带安装底座的枢轴吊架结构设计
- 下一篇:起重输送用带衬套双槽滑轮结构
- 全部评论(0)
- 模板大小: 3.85 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: Autodesk Inventor,Rendering
- 软件分类: 通用五金配件
