单螺杆式流体输送泵结构设计

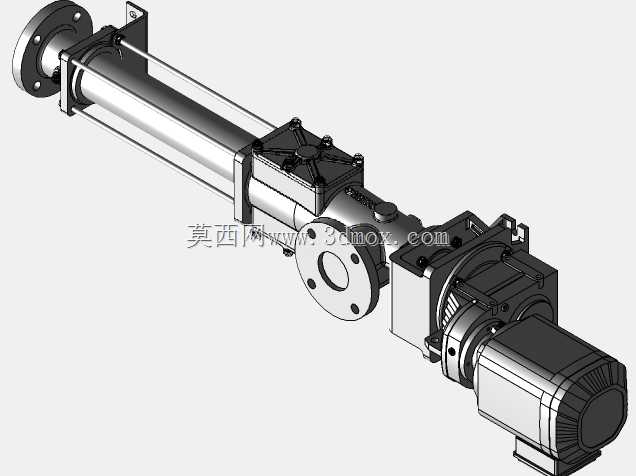

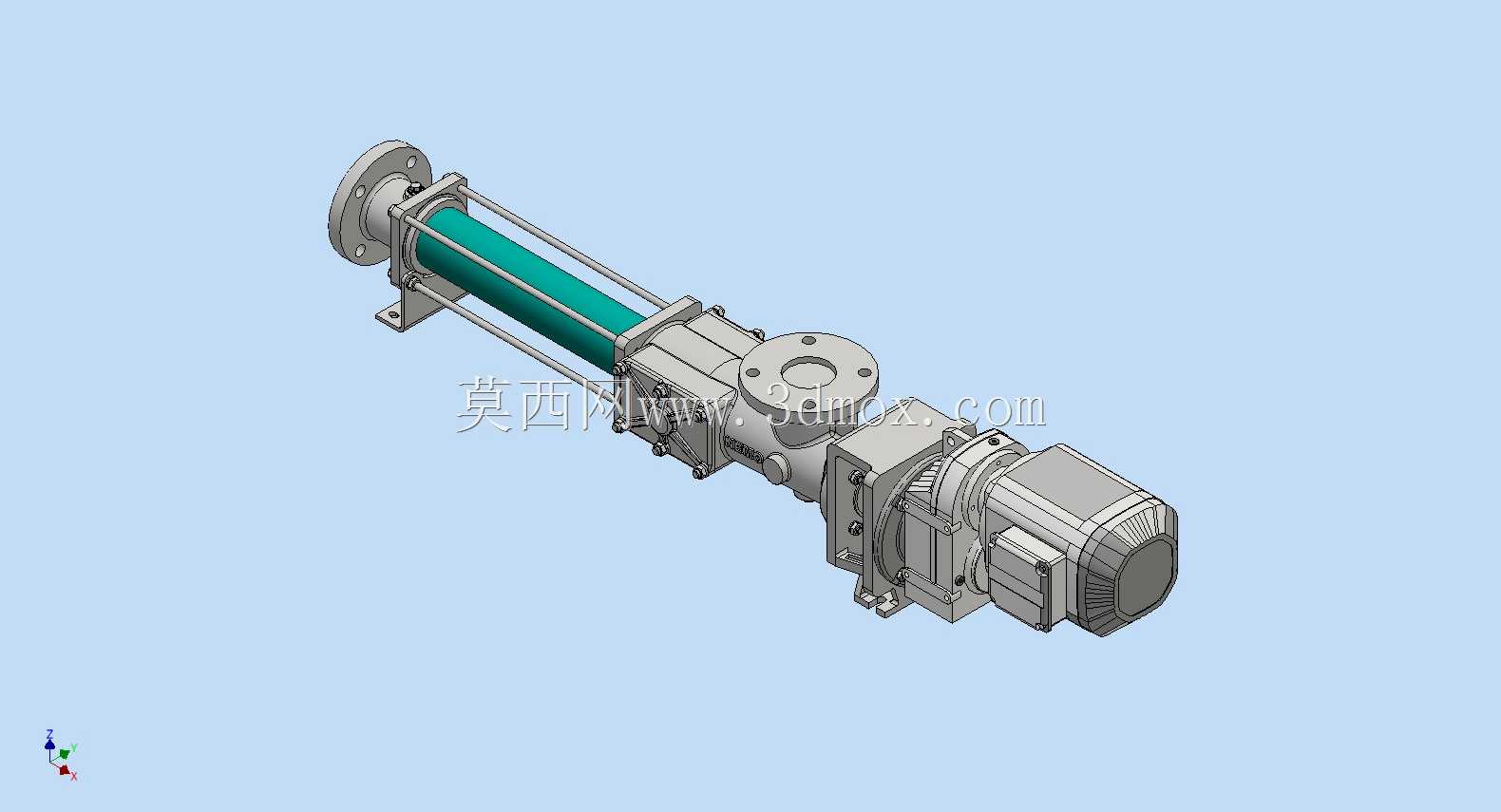

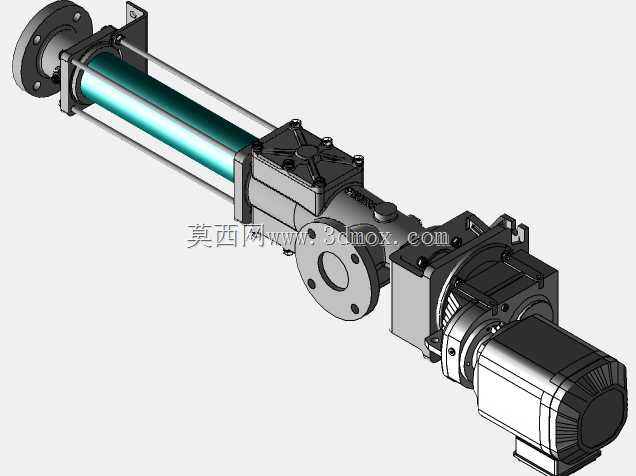

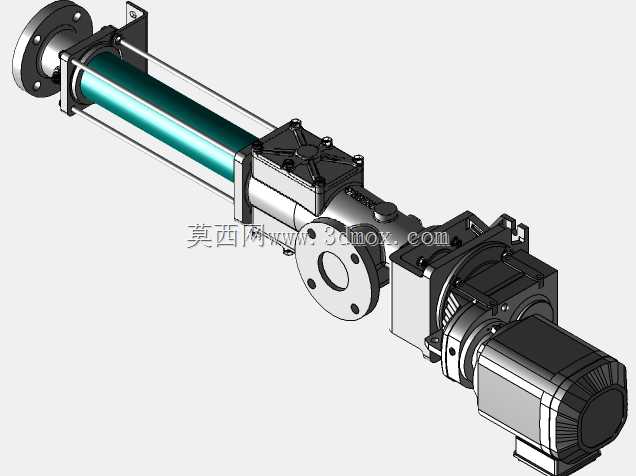

该款单螺杆输送泵主要面向高粘度流体输送场景设计，可广泛应用于市政污泥处理、食品酱料输送、化工粘稠介质转运、造纸浆料输送等工况，能够稳定输送含固体颗粒的介质、高粘度物料以及对剪切敏感的流体介质，避免输送过程中出现介质破损、絮流断流的问题。设备整体采用卧式直联布局，驱动端与泵体通过刚性连接座集成，大幅缩减了整机的轴向安装尺寸，减少了传动环节的功率损耗，同时降低了设备运行时的同轴度偏差带来的振动问题。泵体核心工作段采用螺杆与橡胶衬套配合的容积式结构，运转时螺杆在衬套内形成连续密闭的容腔，随着螺杆转动将介质从进料端平稳推送至出料端，输送过程无脉动、流量稳定，不会对输送介质产生过度剪切破坏，适配对输送稳定性要求较高的生产环节。进料口采用法兰式朝上开口设计，方便高粘度介质依靠自重流入泵腔，避免进料不畅引发的气蚀问题，出料口采用侧置法兰结构，可根据现场管路布局调整安装朝向，适配不同走向的工艺管路连接需求。驱动端集成了减速传动单元，将动力源的高转速降至螺杆工作所需的低转速区间，保证螺杆运转时扭矩充足，可应对高粘度介质输送时的负载波动，同时降低运转噪音。整机安装端采用底部支脚配合端部法兰的双重固定结构，端部法兰可直接与进料管路对接定位，底部支脚设置有长条形安装孔，可适配安装基座的尺寸公差，降低现场安装的对位难度。设计过程中充分考虑了易损件的更换便利性，泵体的拉杆式连接结构无需拆解整体管路即可完成衬套与螺杆的更换维护，大幅缩短设备停机维护的时间。整机轴向尺寸紧凑，径向预留了足够的检修操作空间，安装时无需预留过大的侧向操作距离，可适配空间紧凑的生产车间安装场景，设备运转时整体重心偏低，卧式布局的稳定性更强，可有效降低长期运转时的结构疲劳风险。
