40X80L BR工业槽型铝型材结构设计

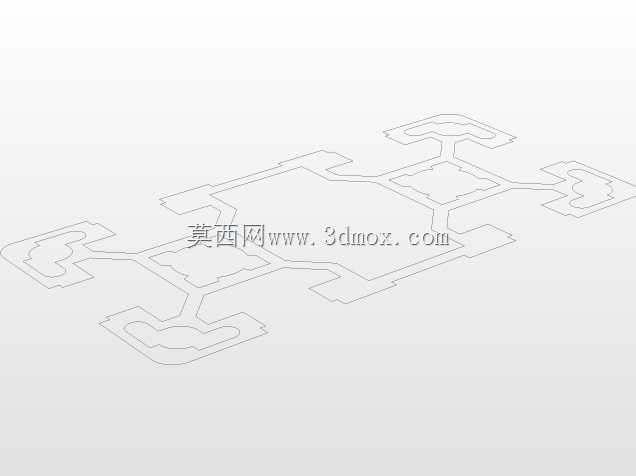

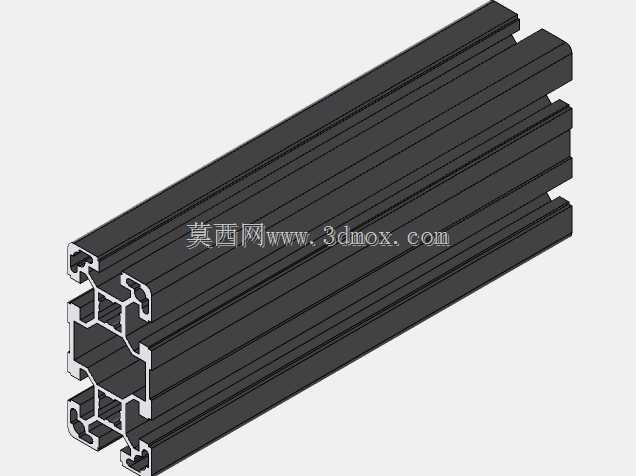

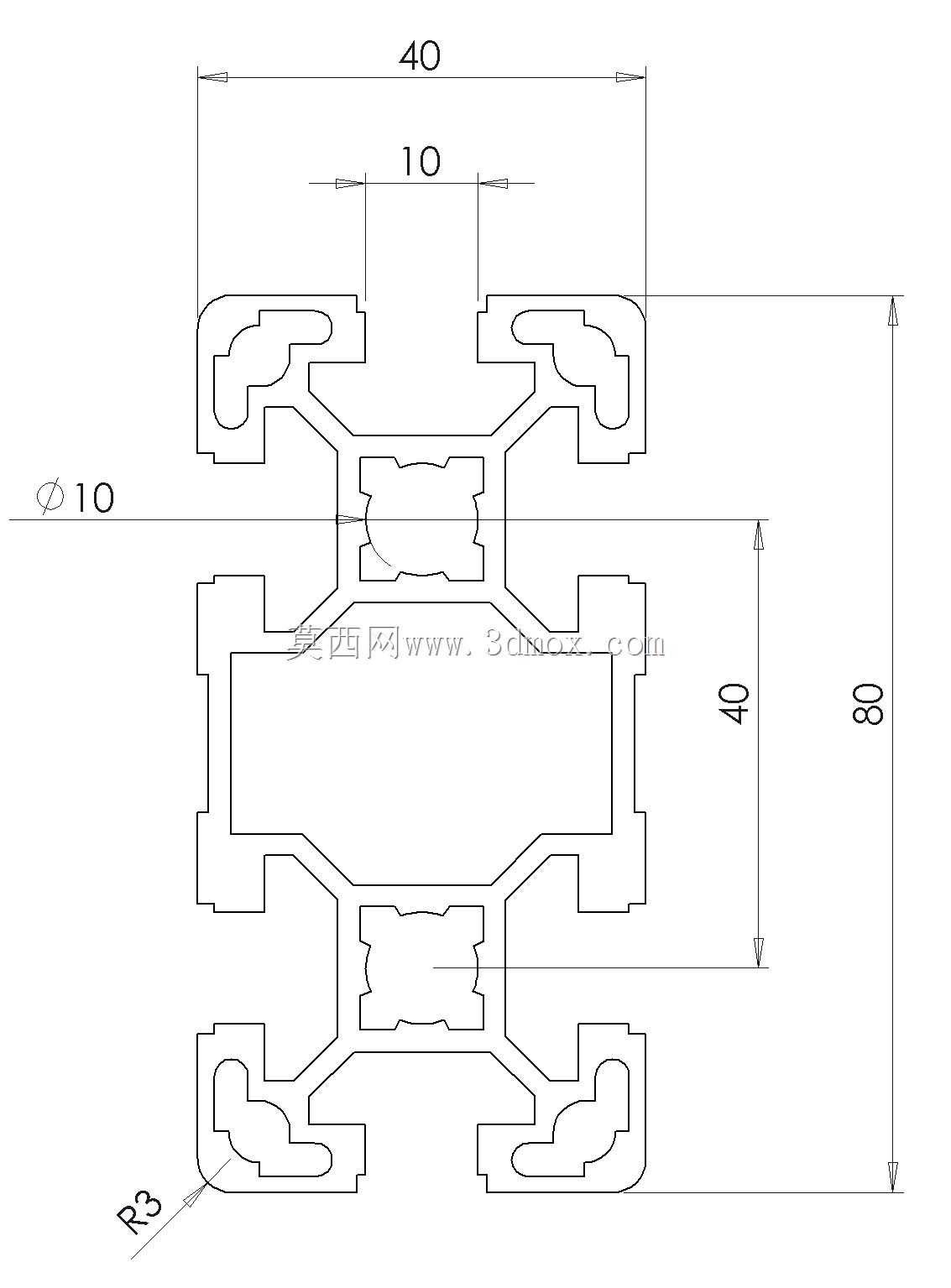

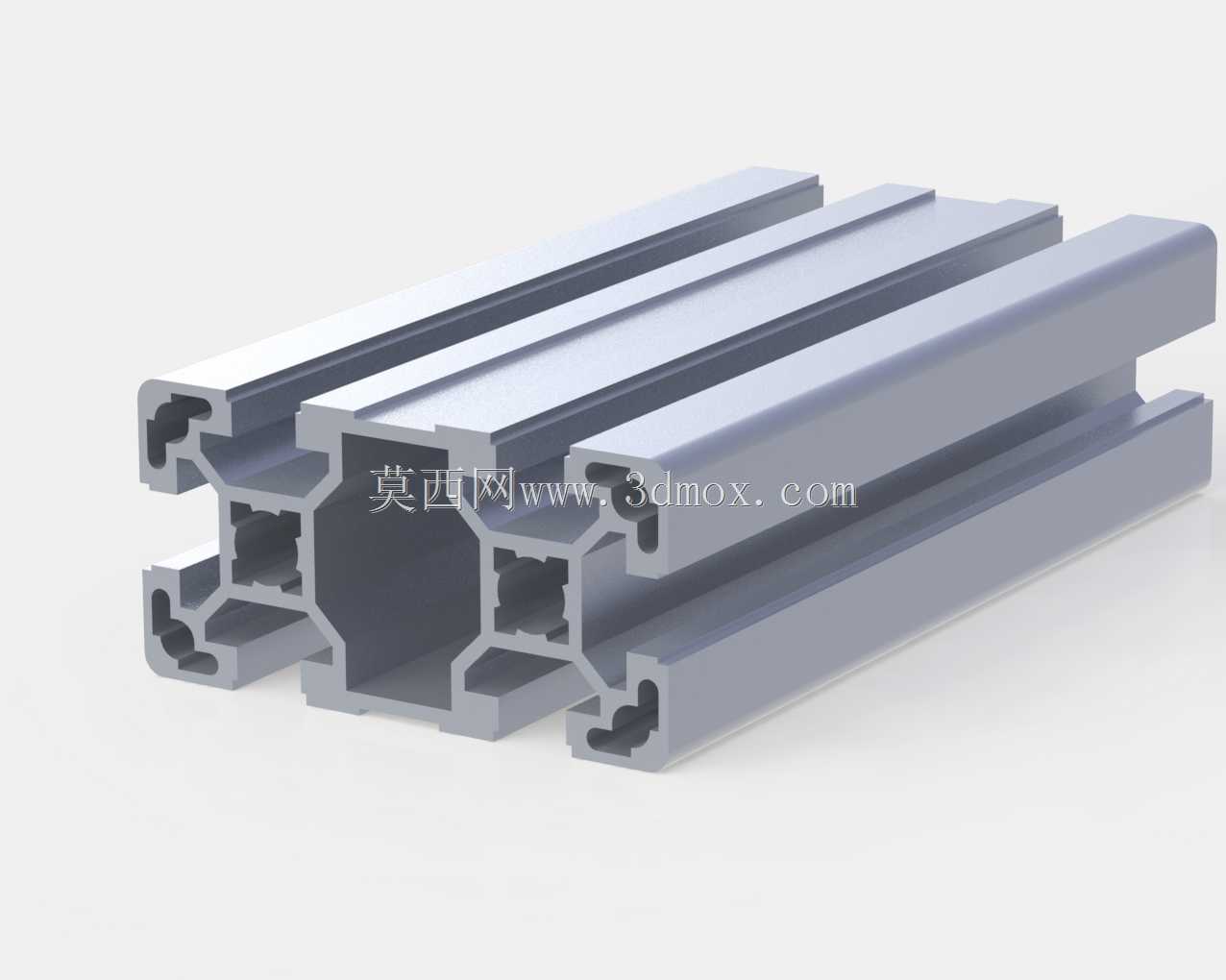

这款40X80L BR槽型铝型材，是工业框架搭建场景中应用十分广泛的承重类型材构件，主要面向自动化生产线机架、设备防护围栏、物料输送支架、工业工作台架体等场景的搭建需求，可与同系列40mm规格型材实现快速拼接组合，满足不同负载等级的结构搭建要求。从实际应用来看，这类带10mm槽宽的铝型材，既可以作为中型设备的主承重梁使用，也可以搭配对应槽口的紧固件、连接件，完成多方向的型材接驳，无需额外焊接加工，现场组装效率远高于传统钢制焊接框架，后期调整改造也更加灵活，适配离散制造车间产线快速迭代、设备布局频繁调整的实际需求。在功能特性上，该型材截面设置了6个可用安装槽，槽口尺寸适配主流工业铝型材紧固件，可直接嵌入T型螺栓完成附件安装，无论是安装防护面板、输送导轨、传感器支架还是走线槽，都无需在型材表面额外打孔，不会破坏型材的整体结构强度。型材截面设置的两个中心距40mm的定位芯，在与40mm系列型材拼接时，可实现精准的定位对齐，保证拼接后框架的整体平面度与形位公差，避免拼接错位带来的框架歪斜、安装孔位不对中等问题，大幅降低现场组装的调校难度。设计思路上，这款型材采用了对称式的截面布局，承重筋板的厚度经过力学优化，在保证单位长度承重能力的前提下，尽可能降低型材的自重，减少框架整体的负载冗余；截面边角做了圆弧过渡处理，既避免了尖锐边角带来的安装磕碰风险，也提升了型材挤压生产时的出料流畅度，降低生产过程中的截面变形概率。外形尺寸上，型材截面外轮廓为40mm×80mm的矩形，安装边界清晰，在做框架布局设计时，可直接按照外轮廓尺寸预留安装空间，槽口位置统一，搭配对应规格的端盖、角件、脚轮等配件，可快速完成从主体框架到功能附件的完整搭建，适配电子组装、包装输送、检测设备等多个领域的架体搭建需求，在保证结构刚性的同时，兼顾了组装灵活性与外观整洁度。
