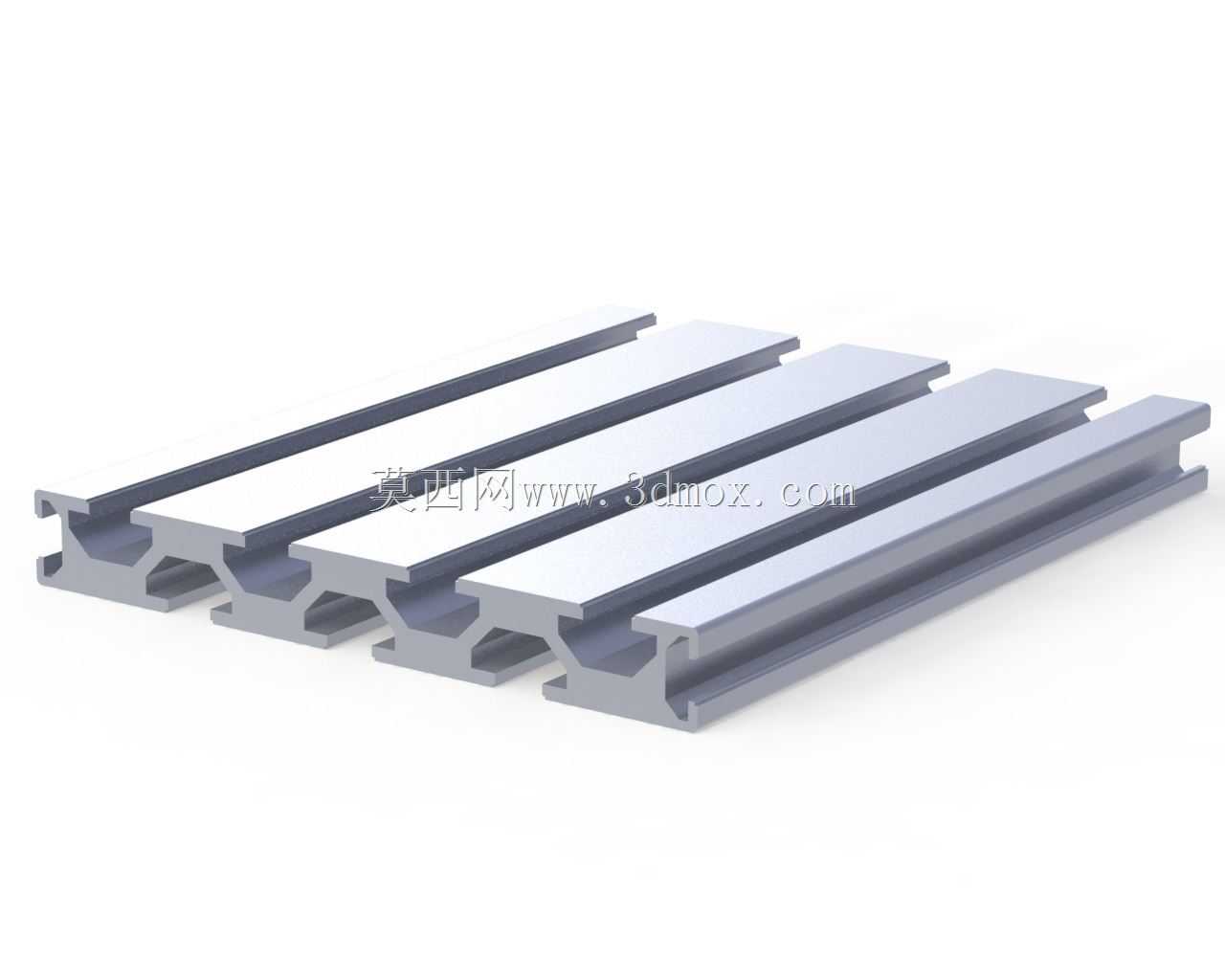

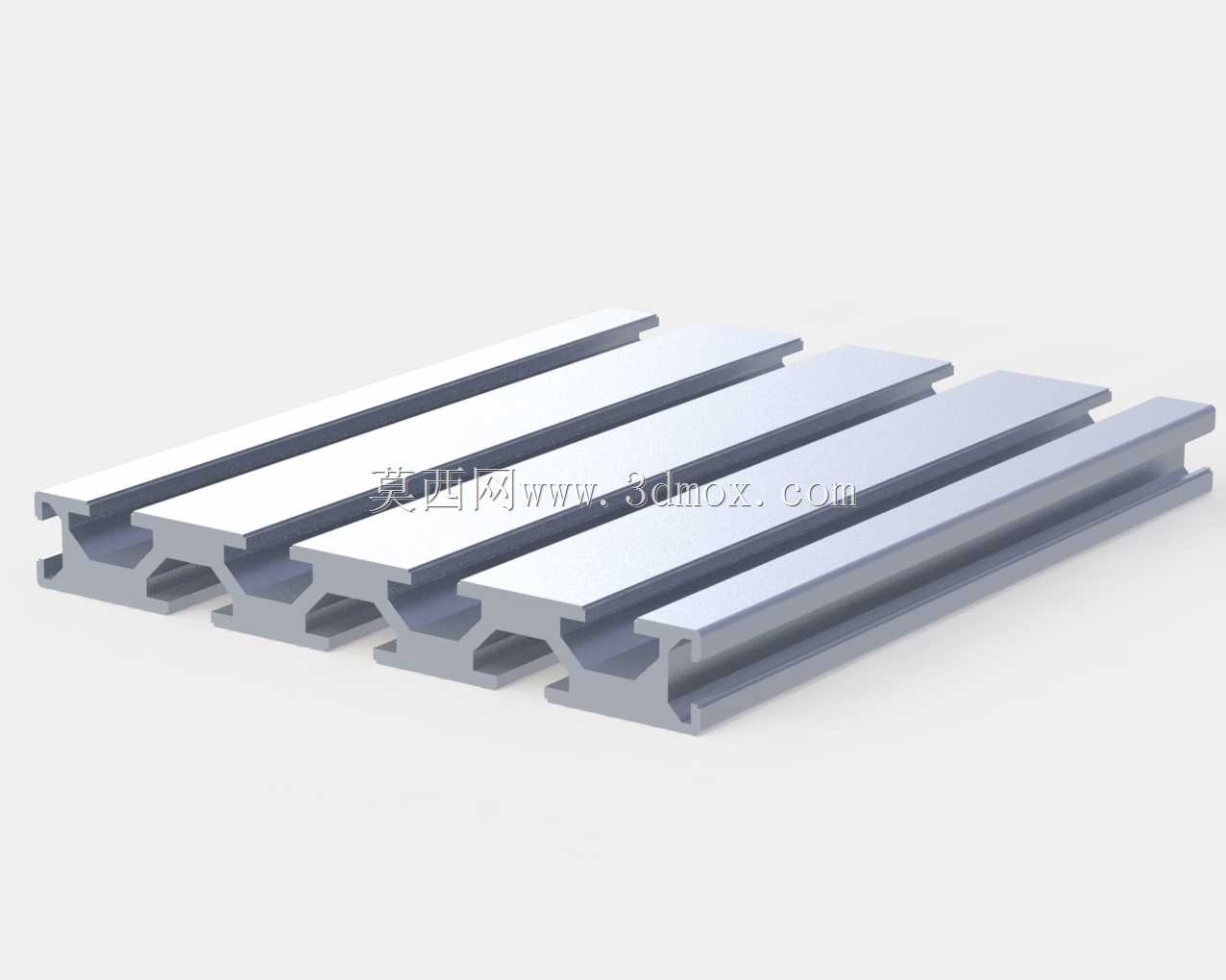

15X120BR槽型工业铝型材结构设计

这款槽型铝型材是工业装配领域常用的框架搭建基础构件，广泛应用于自动化生产线机架、设备防护围栏、工业工作台支架、物料输送线侧边导轨基座、检测设备工装架等场景，能够适配轻工制造、电子组装、物流仓储、实验室设备搭建等多个领域的结构搭建需求，凭借铝合金材质轻量化、耐腐蚀、易拼接的特性，替代传统焊接钢结构框架，大幅缩短现场装配周期，降低后期结构调整改造成本。该型材采用8mm槽型结构设计，型材截面宽度为120mm、厚度为15mm，两侧设计有差异化的插槽结构，其中宽面一侧设置4个插槽，窄面一侧设置3个插槽，插槽沿型材长度方向每间隔15mm设置一处开口，这种非对称槽位布局能够适配不同方向的配件安装需求，既可以在宽面侧安装大尺寸的面板、输送导轨、置物台板，也可以在窄面侧连接角码、紧固件、相邻型材，实现多维度的框架拼接。在设计思路上，这款型材摒弃了同规格型材常见的中置核心加强筋结构，在保证截面抗弯、抗扭强度满足常规工业框架载荷要求的前提下，简化了截面内部结构，一方面降低了型材挤压生产的工艺难度，提升成品良率，另一方面也减少了型材单位长度的重量，降低材料成本与运输、安装过程中的搬运负荷。型材的插槽尺寸严格适配工业铝型材通用的T型螺栓、弹性螺母、角槽连接件等标准配件，安装时无需在型材表面额外打孔焊接，只需将配套紧固件卡入对应插槽，锁紧螺栓即可完成牢固连接，安装边界灵活，既可以根据实际需求裁切任意长度，也可以在后期框架改造时随意拆卸调整连接位置，不会破坏型材本身的结构完整性。型材表面采用阳极氧化处理，表层形成致密氧化膜，在常规车间环境下具备优秀的防锈抗腐蚀能力，无需额外做表面涂装处理，外观整洁统一，适配工业场景的整洁化生产要求。在实际使用中，这款型材可以单独作为小型设备的安装基座，也可以多根组合拼接成立式框架、水平承载台，搭配对应的端盖、脚轮、调节脚座等配件，快速搭建出符合使用需求的各类工业结构，相比传统方管焊接结构，具备装配无明火、调整灵活、外观整洁、重复利用率高的显著优势，尤其适合需要频繁调整工位布局的柔性生产线、实验室测试台架等场景使用，能够帮助使用方快速完成结构搭建，快速投入生产使用。
