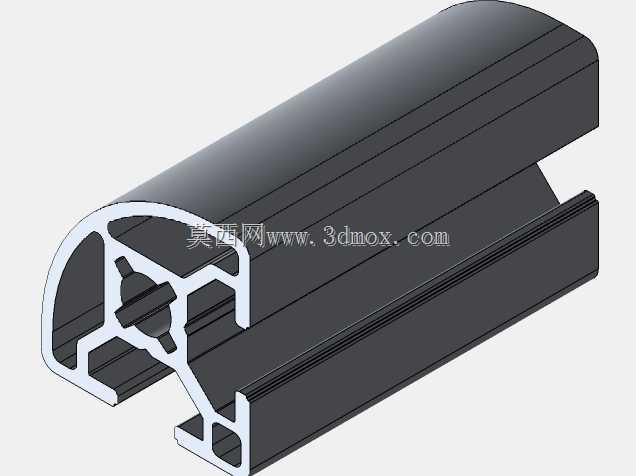

30X30RBR圆弧转角工业铝型材构件

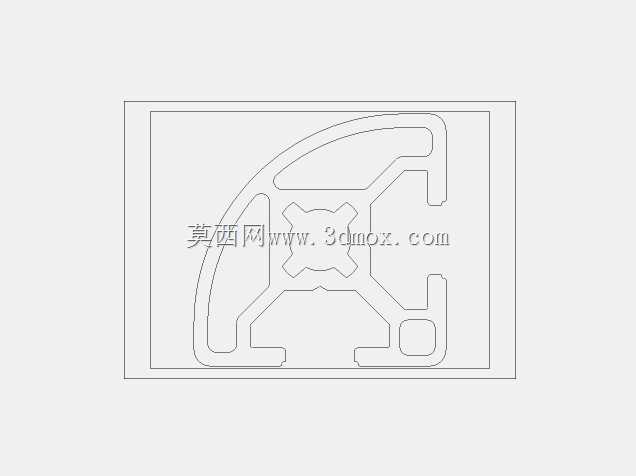

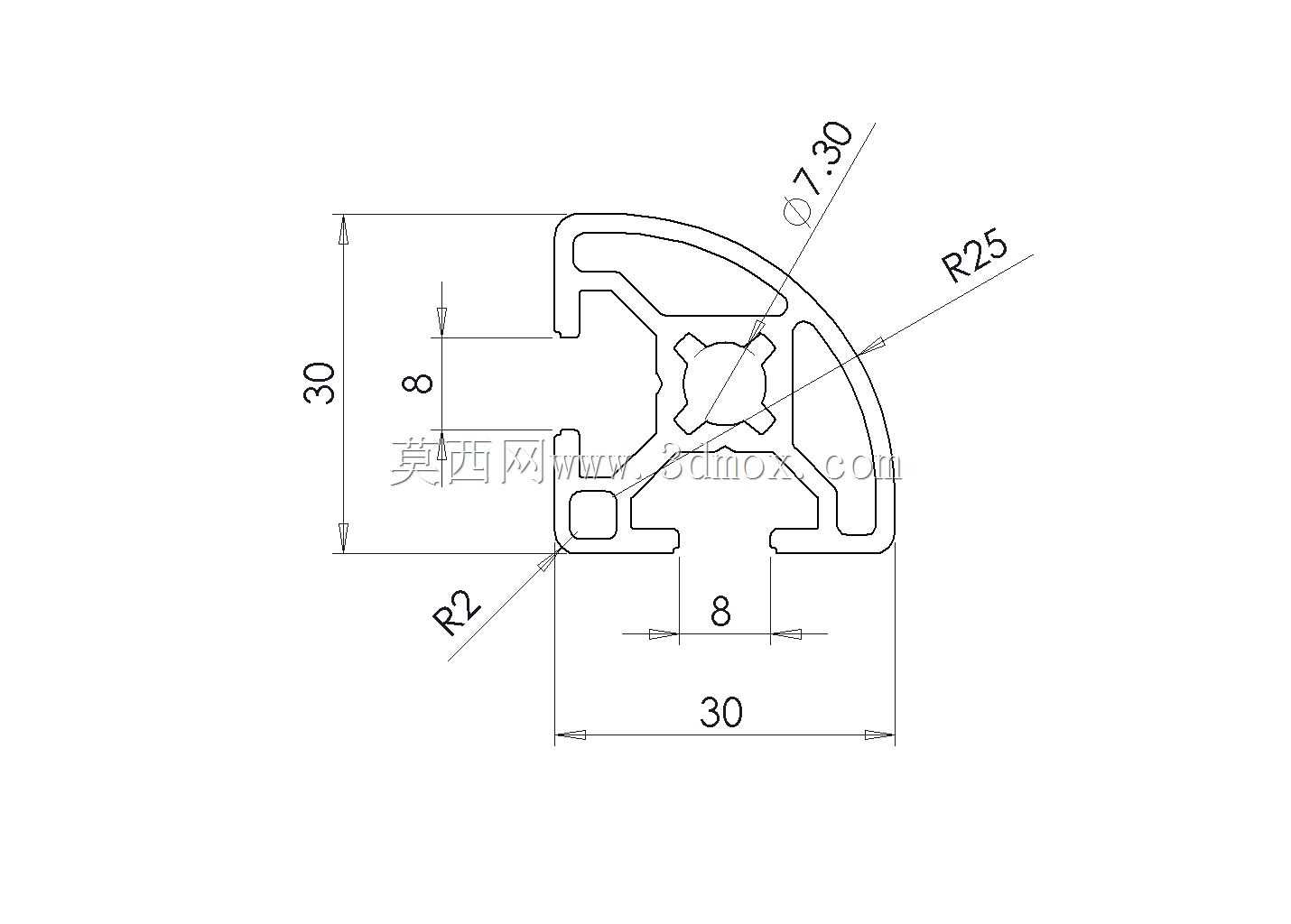

这款带圆弧过渡的30系列槽铝构件，是工业框架搭建场景中专门适配转角位置的专用型材，在自动化设备外围护机架、生产线工位工作台转角、检测设备防护栏拐角、洁净车间隔断框架转角等场景中应用广泛，能够替代传统直角铝型材搭配塑料转角封盖的组合方案，让框架转角位置形成顺滑的圆弧过渡，既可以避免直角棱角带来的磕碰安全隐患，也能让整体框架的外观更加整洁流畅，适配对外观质感有要求的商用展示设备、实验室操作台、智能仓储料架等搭建需求。从功能特性来看，这款型材采用8mm标准槽宽设计，能够和同系列30规格的工业铝型材通用配套紧固件、连接件、封盖、脚轮、蹄脚等全套配件，不需要单独开模定制专属连接配件，大幅降低框架搭建的配件采购成本与装配难度；型材自带90°弯曲的圆弧外缘，两个相邻的开口槽分别对应两个垂直方向的型材连接面，能够同时完成两个垂直方向型材的对接装配，中心位置设置与拐角等长的加强型芯结构，在不额外增加型材整体重量的前提下，大幅提升转角位置的抗扭、抗弯折力学性能，避免框架在长期承重、受外力碰撞时出现转角变形、连接错位的问题，型材挤出成型时预留的虚拟锐边结构，能够在后期表面阳极氧化处理时避免边角位置出现涂层不均、锐边漏底的问题，也能减少装配过程中划伤操作人员的风险。在设计思路上，这款型材充分平衡了结构强度、装配便捷性与外观表现：截面轮廓上，圆弧外缘的曲率经过反复校核，既保证圆弧过渡的顺滑度，也不会因为弧度过大占用过多框架内部的有效安装空间；内部加强筋的布局经过力学仿真优化，在满足常规工业框架承重要求的前提下，尽可能减少型材的实体用料，控制型材的米重，降低整体搭建成本；槽道的尺寸公差严格控制在工业铝型材的通用标准范围内，保证配套的T型螺栓、螺母块能够顺畅滑入槽道，同时不会出现间隙过大导致连接松动的问题。从安装边界来看，这款型材的外接截面尺寸为30mm×30mm，圆弧外缘的半径与型材边长匹配，安装时两个垂直方向的连接面可以和同规格30系列铝型材的端面完全贴合，不需要额外裁切适配，槽道的中心位置距离型材外缘的尺寸符合通用工业铝型材的安装孔位标准，搭配对应的角槽连接件、内置连接件就可以完成快速装配，不需要在型材上额外打孔攻丝，能够有效缩短框架的装配周期，后期如果需要调整框架结构，也可以随时拆卸重组，不会破坏型材本身的结构完整性。
