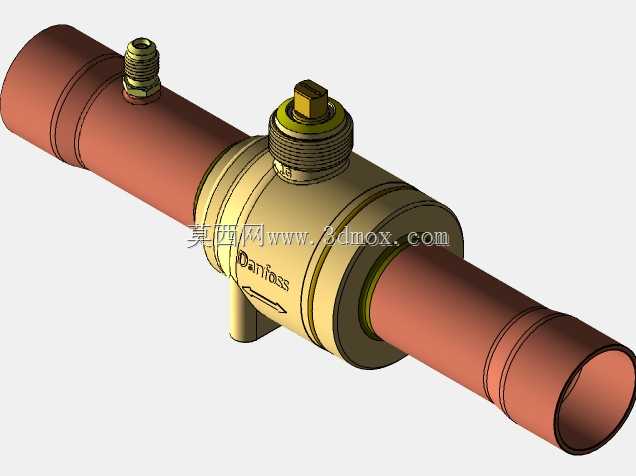

制冷管路用黄铜焊接式截止球阀结构

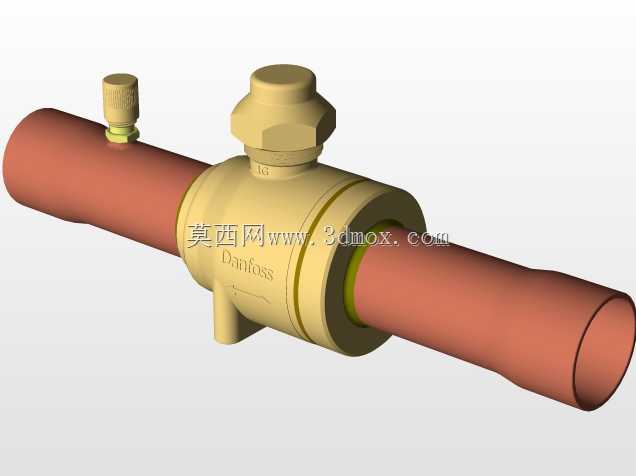

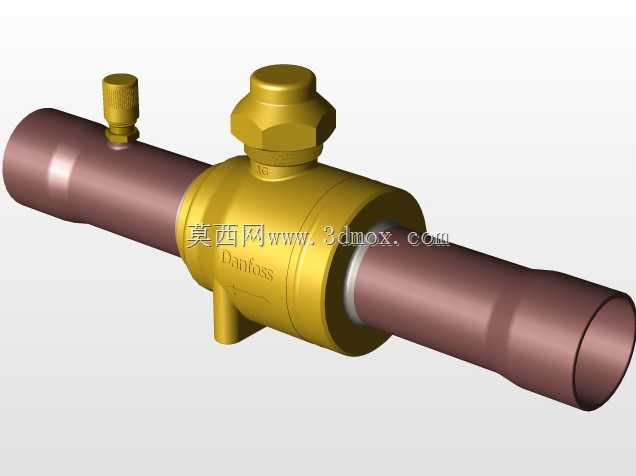

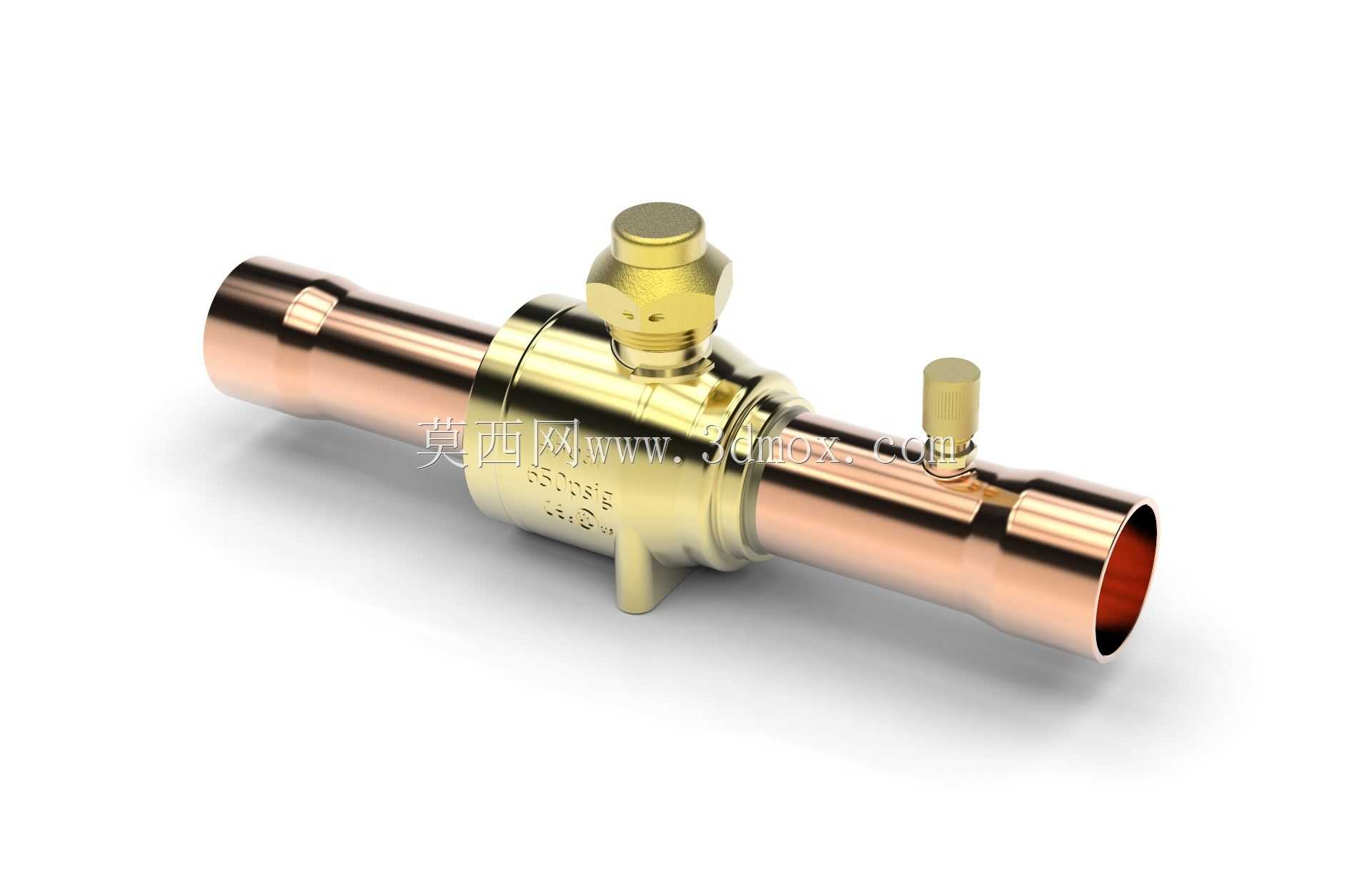

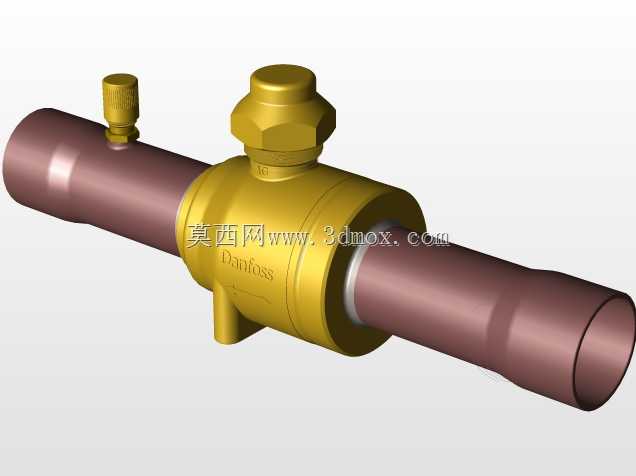

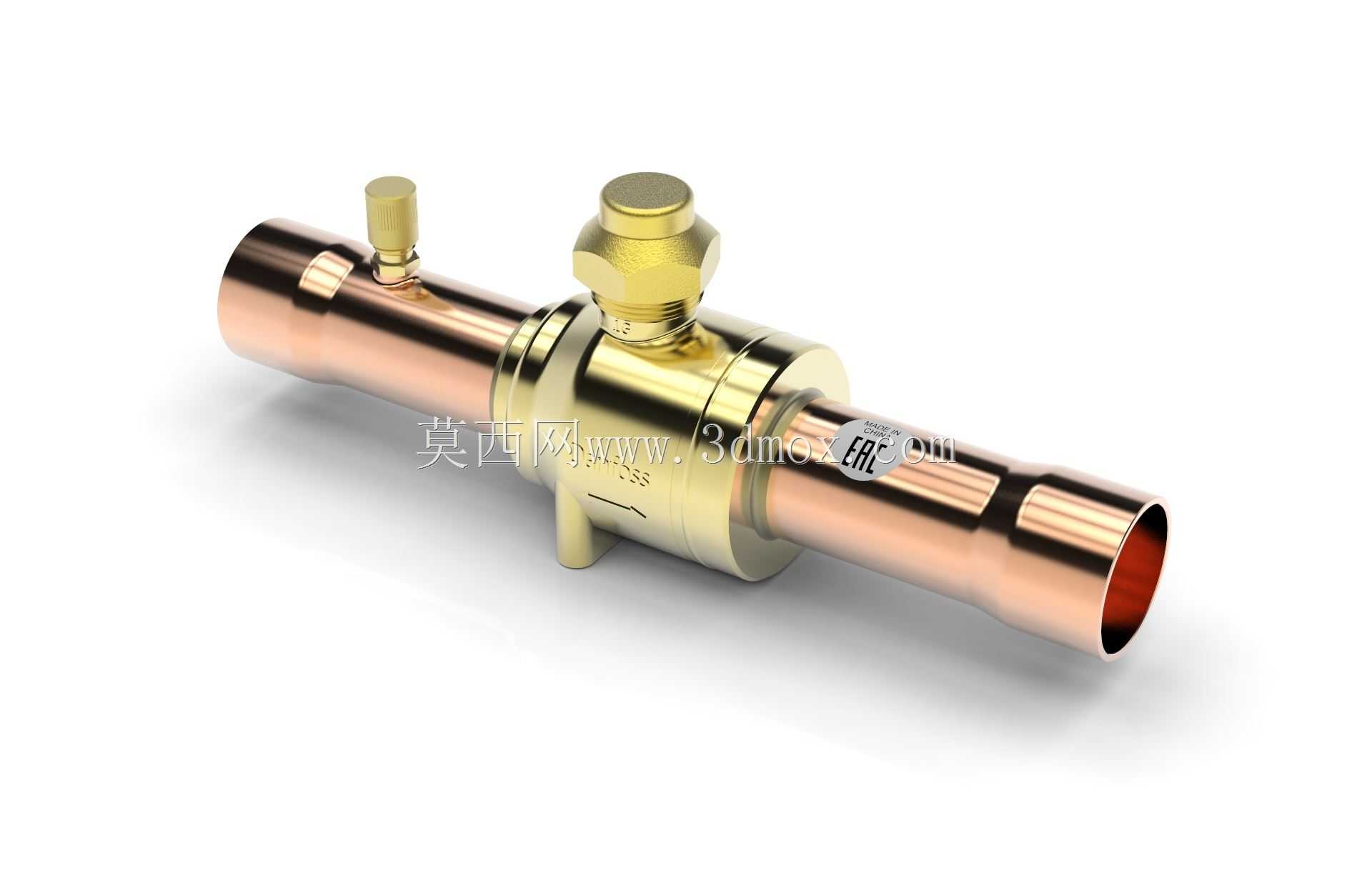

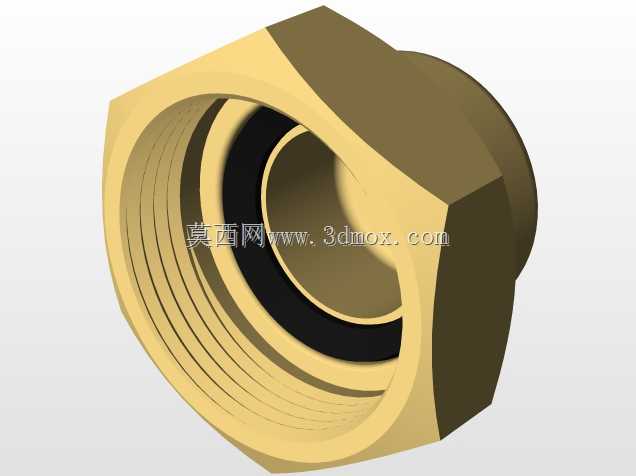

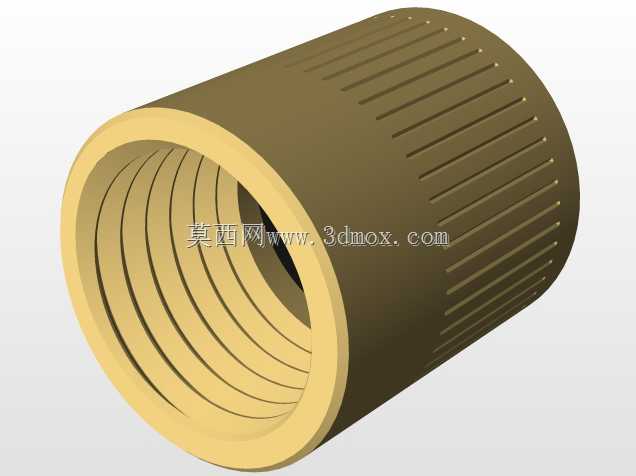

这款阀件主要面向商用制冷、中央空调、冷冻冷藏机组的冷媒管路系统设计，是制冷循环中实现管路通断控制、检修隔离的核心部件，常安装在压缩机吸排气口、冷凝器进出口、蒸发器支路等关键节点，在设备检修、部件更换、系统抽真空加注冷媒的作业中，可可靠截断对应管路的冷媒通路，避免整系统冷媒泄放，大幅降低运维成本与冷媒排放带来的环境影响。产品采用黄铜锻造主体搭配紫铜加长焊接接头的结构设计，黄铜主体具备优异的耐压性、抗冷媒腐蚀能力，适配R22、R410A、R32等多种常见制冷冷媒的长期工作环境；紫铜接头的材质与制冷系统常用的紫铜管路材质完全一致，焊接时亲和性好，可有效避免虚焊、焊漏问题，加长的接头段预留了充足的焊接操作空间，焊接作业时热量不会直接传导至阀体内的密封组件，防止高温损坏密封件导致内漏外漏。阀体上集成的两个针阀接口，分别对应阀前、阀后压力检测与冷媒充注功能，无需在管路上额外开孔安装针阀，简化了管路布局，减少潜在泄漏点；阀杆采用多重O型圈密封结构，搭配顶部的压紧帽设计，在全开或全关状态下可实现二次密封，杜绝阀杆位置的长期微漏问题，完全满足制冷系统对密封性能的严苛要求。产品采用全通径的流道设计，流道内壁光滑无台阶，冷媒流经阀体时的压损极低，不会对系统的冷媒循环效率造成明显影响，适配大流量的制冷管路需求；阀体上清晰标注了介质流向箭头，安装时可快速识别方向，避免反向安装导致的密封失效问题。外形上采用对称式轴向布局，两端接头为等径铜管结构，安装时直接与同管径的紫铜管路承插焊接即可，阀体中部的六角结构可在焊接时提供夹持受力点，方便安装时的固定操作，避免焊接过程中阀体转动影响焊接质量；整体径向尺寸紧凑，不会占用过多的管路安装空间，可适配机组内部狭小的排布场景，阀帽采用防滑滚花设计，手动开关操作时无需专用工具即可施加足够的扭矩，操作手感清晰，可明确判断阀门的开关状态，避免操作不到位导致的内漏问题。
