丹佛斯视液镜制冷管路配件结构设计

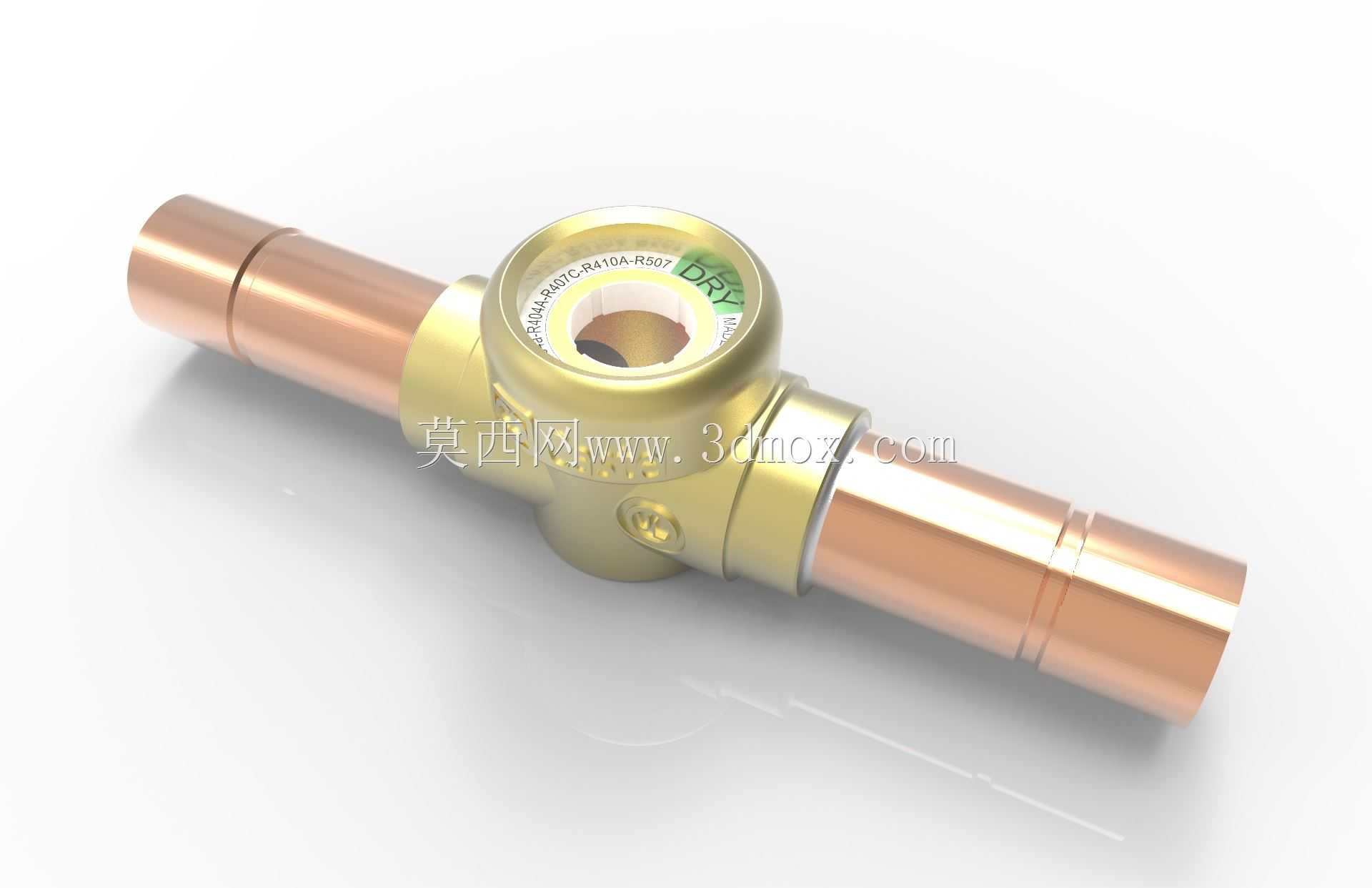

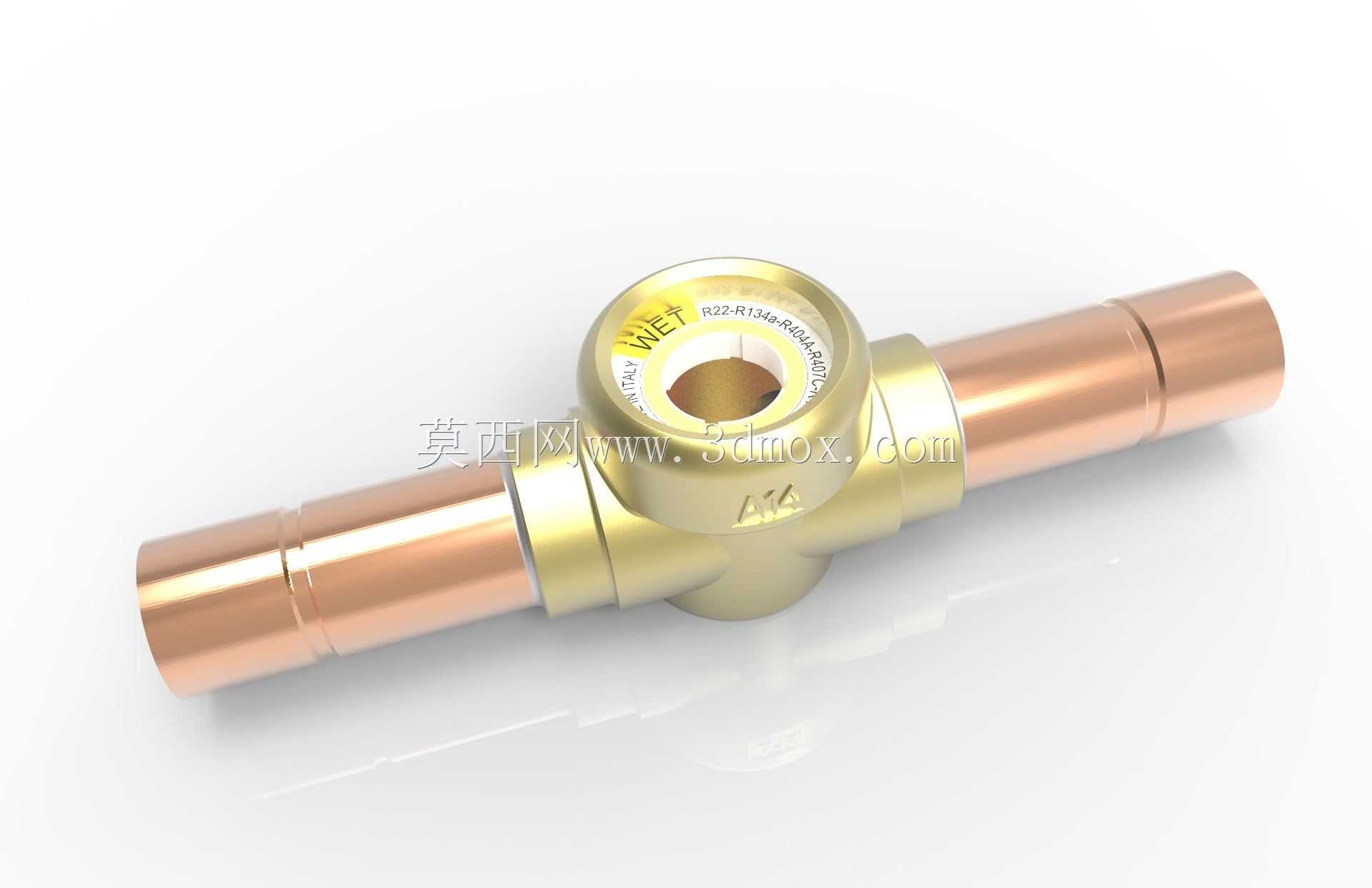

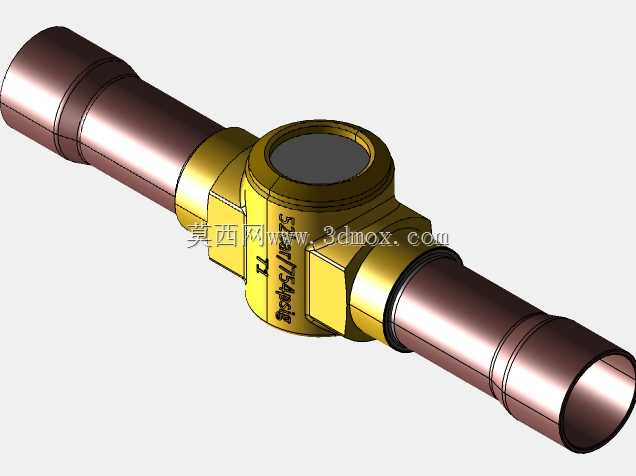

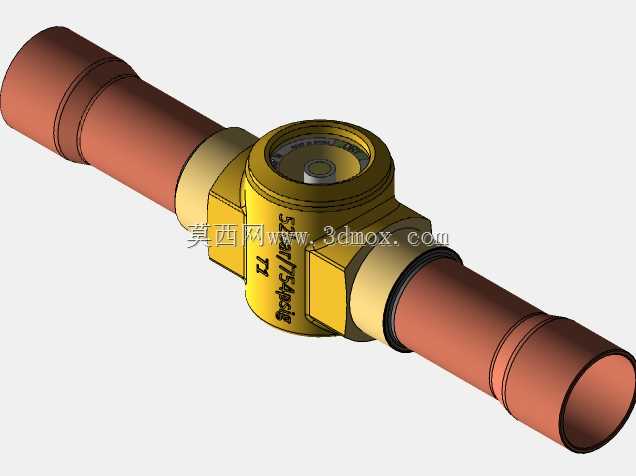

这款视液镜是制冷系统管路中不可或缺的核心观测部件，主要应用于商用中央空调、冷冻冷藏机组、工业冷水机、热泵机组等各类制冷设备的液体管路中，安装位置通常选在干燥过滤器之后、节流元件之前的管段，用来直观观测管路内制冷剂的流动状态、含水量情况，帮助运维人员快速判断系统是否存在缺氟、含水超标、管路堵塞等故障，是制冷系统调试、日常运维的关键观测节点。产品主体采用黄铜锻压成型的阀体结构，两端搭配等径紫铜加长连接管，适配制冷系统常用的硬钎焊安装工艺，紫铜管材的延展性与焊接兼容性能够保证安装后管路连接的密封性与长期可靠性，避免长期冷热交变工况下出现连接点渗漏的问题。阀体中部设置高透光耐压观察视窗，视窗边缘集成含水量指示色环，可通过色环颜色变化直观判定制冷剂中的水分含量，无需拆解管路即可完成系统状态判断，大幅降低运维排查的工作量。设计过程中充分考虑制冷系统的工况特性，阀体内部流道采用平滑圆弧过渡设计，尽可能降低制冷剂流经时的流阻损失，避免出现局部节流导致的闪发气体问题，保证节流元件前的制冷剂处于稳定过冷液态，提升整个制冷系统的运行效率。视窗部分采用高强度耐压透明材质与阀体通过密封结构压合，能够承受制冷系统常规的高低压交变工况，适配常见的R22、R410A、R32等多类主流制冷剂，密封结构经过长期工况验证，不会出现制冷剂渗漏、视窗起雾模糊的问题。两端的铜接管长度预留了足够的焊接操作空间，安装时无需额外搭配转接头即可直接与同管径的制冷铜管对接，焊接操作时的热量不会传导至中部视窗区域造成密封件老化损坏，整体安装边界适配行业通用的管路布局规范，可直接替换同规格的同类视液镜产品，无需调整原有管路的固定位置与支撑结构。阀体外部的黄铜表面做了钝化防氧化处理，能够适应制冷机房、户外机组等不同安装环境的防腐蚀要求，长期使用不会出现表面锈蚀、标识脱落的问题，视窗表面做了防刮硬化处理，日常运维擦拭不会留下划痕影响观测清晰度。
