异形带孔连接摇臂结构设计方案

项目分类:3D模型 发布时间:2021-05-20 ID:180688
  • 异形带孔连接摇臂结构设计方案
  • 异形带孔连接摇臂结构设计方案
  • 异形带孔连接摇臂结构设计方案
  • 异形带孔连接摇臂结构设计方案
  • 异形带孔连接摇臂结构设计方案

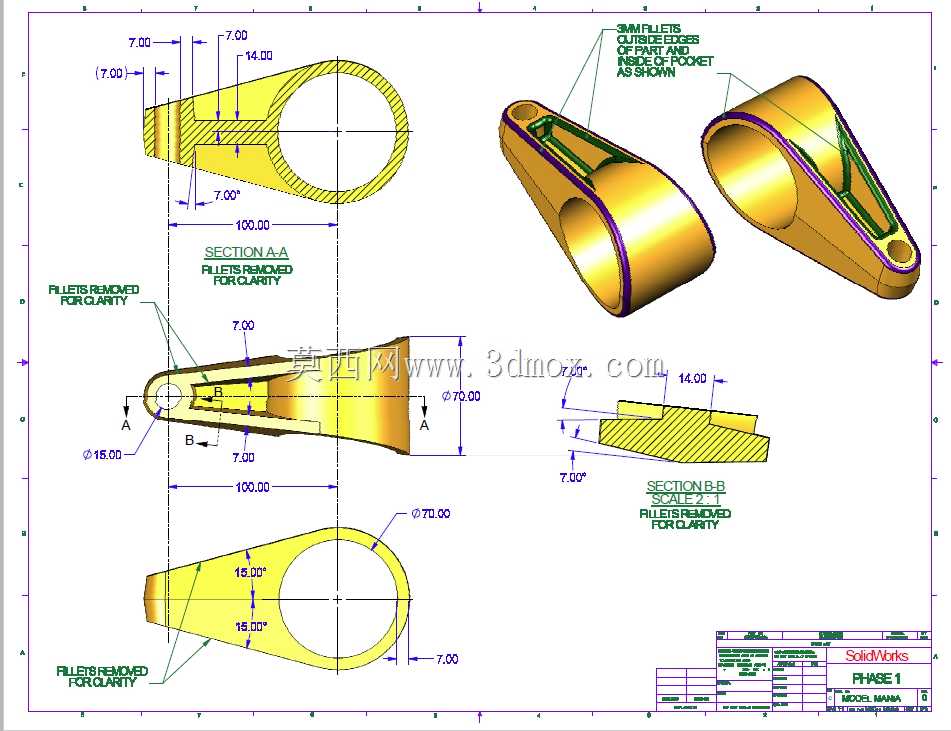

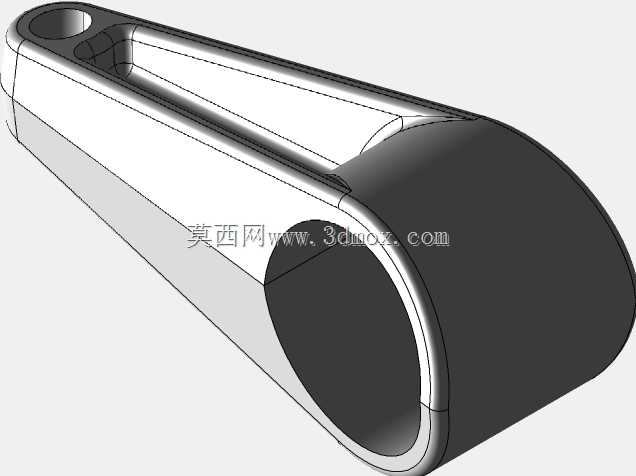

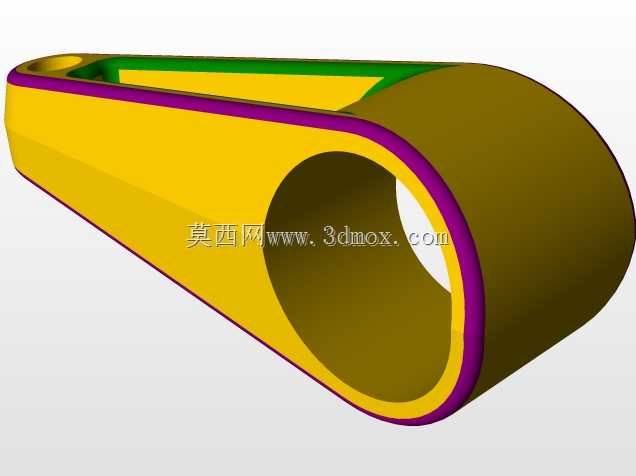

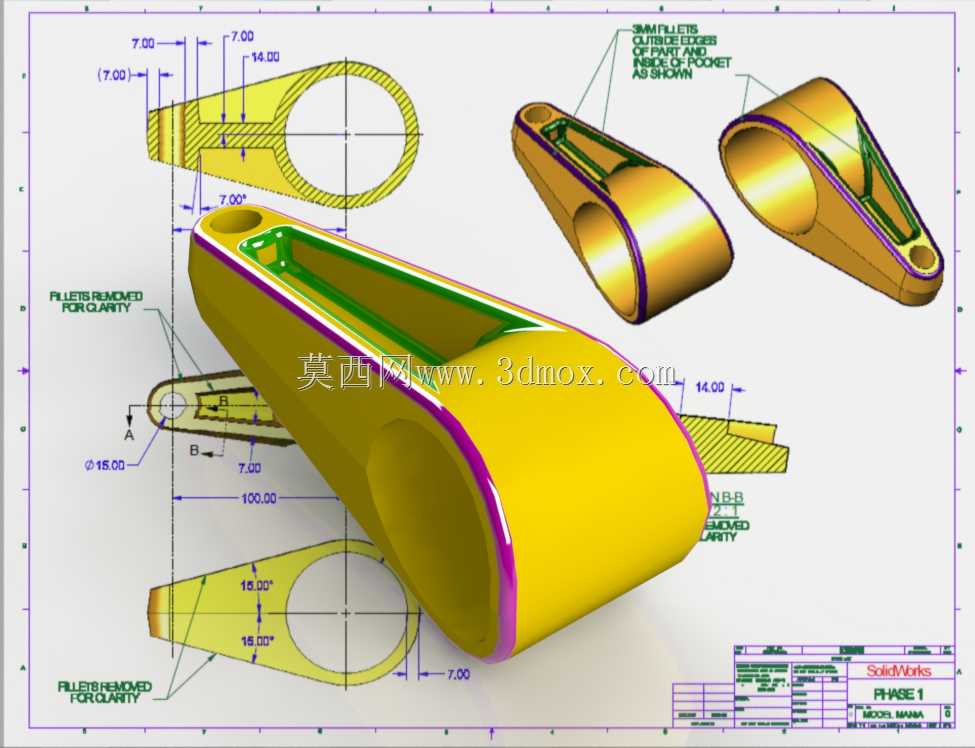

该异形带孔连接摇臂是机械传动系统中承担力传递与运动转换的核心铰接构件,广泛应用于轻工自动化生产线、小型动力传输机构、专用设备连杆传动组等场景中,可在往复摆动的工况下稳定传递扭矩与拉压力,适配需要小角度摆动传动的装配工位、执行端联动结构,能够将驱动端的旋转或直线运动转化为受控端的定轨迹摆动,在包装设备送料机构、纺织机械张紧调节组、小型专用机具的操作联动结构中都能发挥稳定的传动作用。从功能特性来看,该构件采用一体化流线型壳体设计,主体为变截面锥形空腔结构,两端分别设置不同直径的铰接安装孔,大直径端用于与固定铰接座配合实现摆动支点定位,小直径端用于连接传动拉杆或执行杆件,内部设置的加强筋结构沿受力方向排布,可在大幅降低构件整体重量的同时,保证交变载荷下的结构强度,避免长期往复受力出现的形变、开裂问题,边缘做圆弧过渡处理,既减少了应力集中风险,也避免安装调试过程中尖锐棱边造成的操作损伤。设计过程中围绕受力路径做了针对性优化,首先根据铰接摆动的角度范围确定两端孔的中心距,再结合额定传递载荷计算不同截面的壁厚需求,将非受力区域的材料做去除处理形成空腔结构,在大端孔与小端孔的连接过渡区域设置渐变壁厚,匹配载荷从支点到受力端的应力分布规律,内部加强筋沿主受力切线方向布置,既提升了构件的抗扭刚度,也避免了注塑或铸造加工过程中的壁厚不均问题。外形尺寸方面,两端铰接孔的直径分别适配常用的标准铰接销轴规格,中心距满足常规小行程摆动传动的安装需求,构件最大外轮廓宽度控制在紧凑范围内,可适配狭小安装空间的布局要求,安装边界上两端孔的同轴度、端面垂直度都按照传动构件的通用公差要求设计,可直接与标准销轴、衬套配合安装,不需要额外做二次加工适配,空腔结构也为内部走线、预留润滑通道提供了可利用空间,适配不同场景下的改装拓展需求。
