Ramsbottom式杠杆弹簧安全阀结构设计

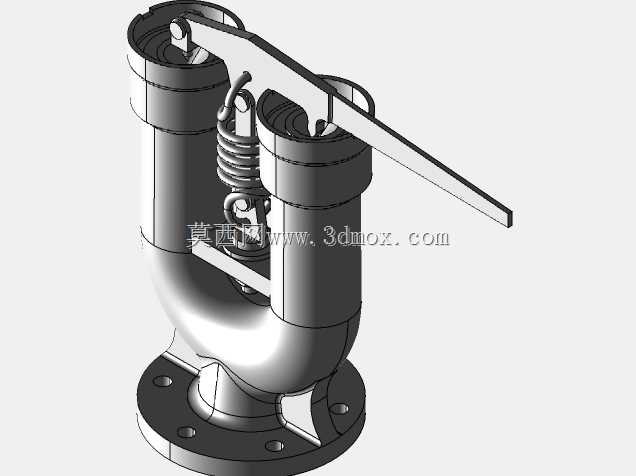

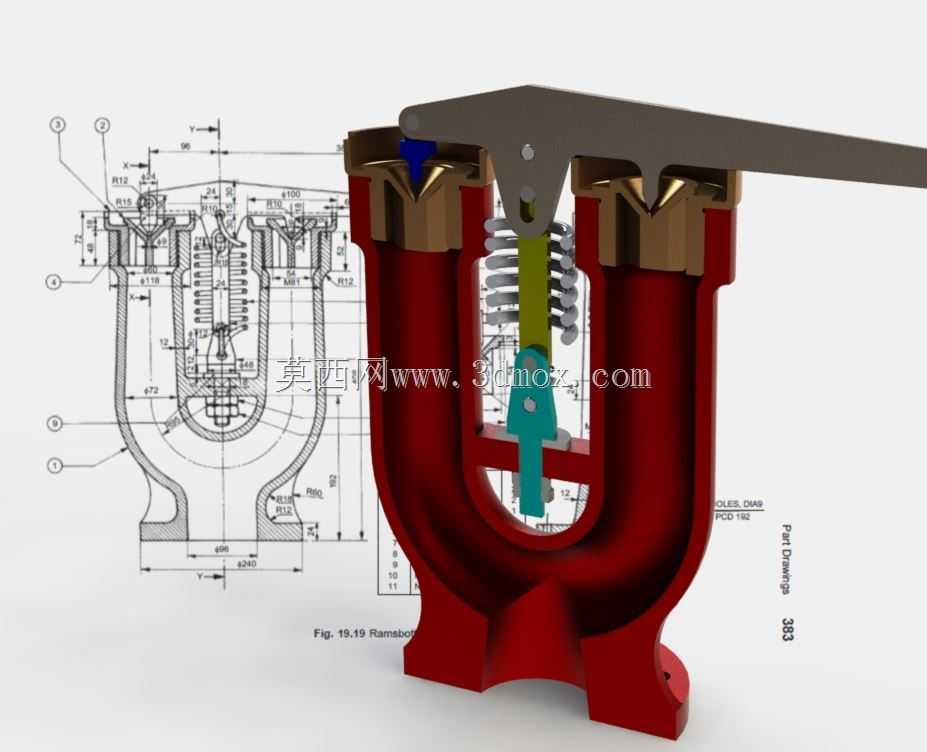

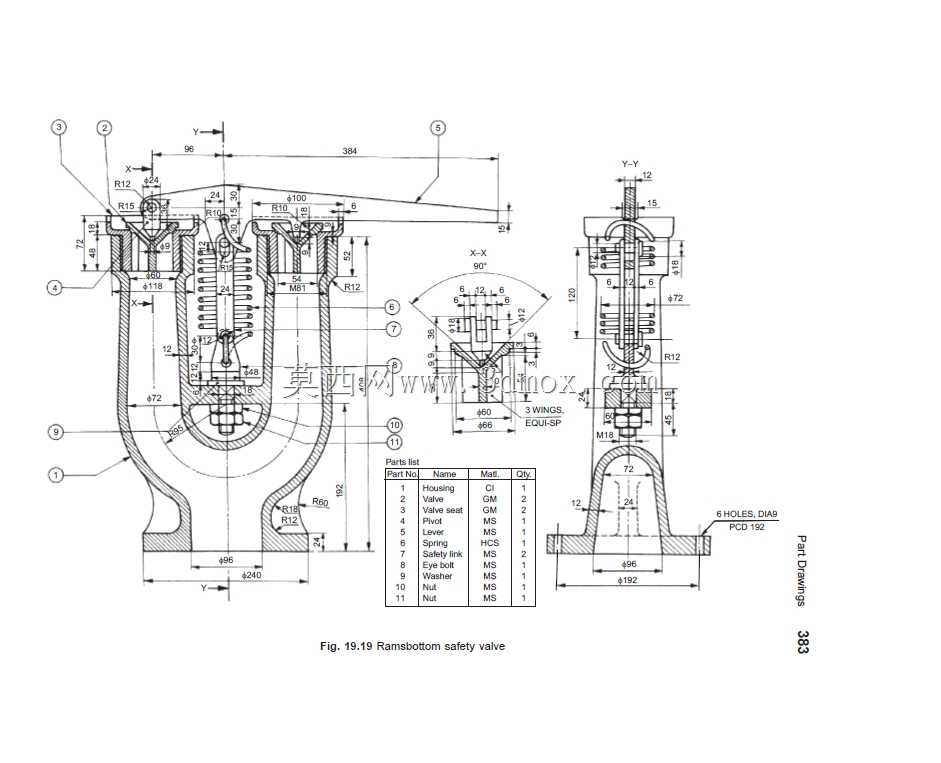

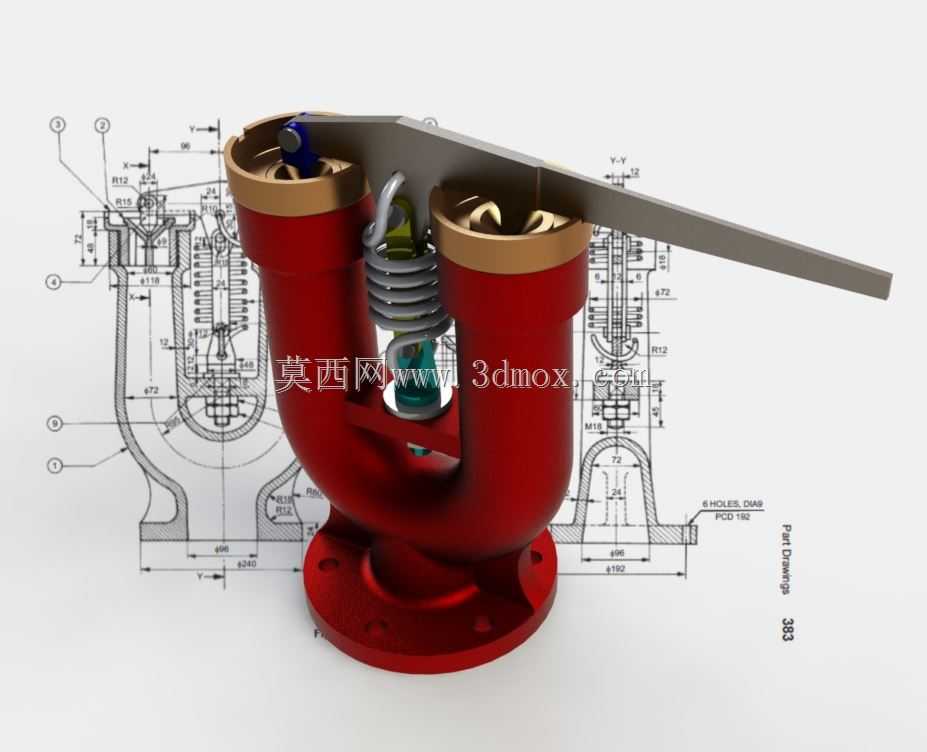

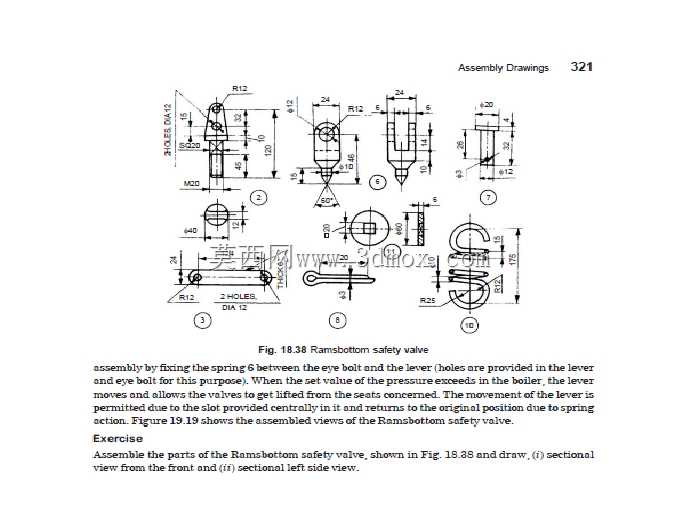

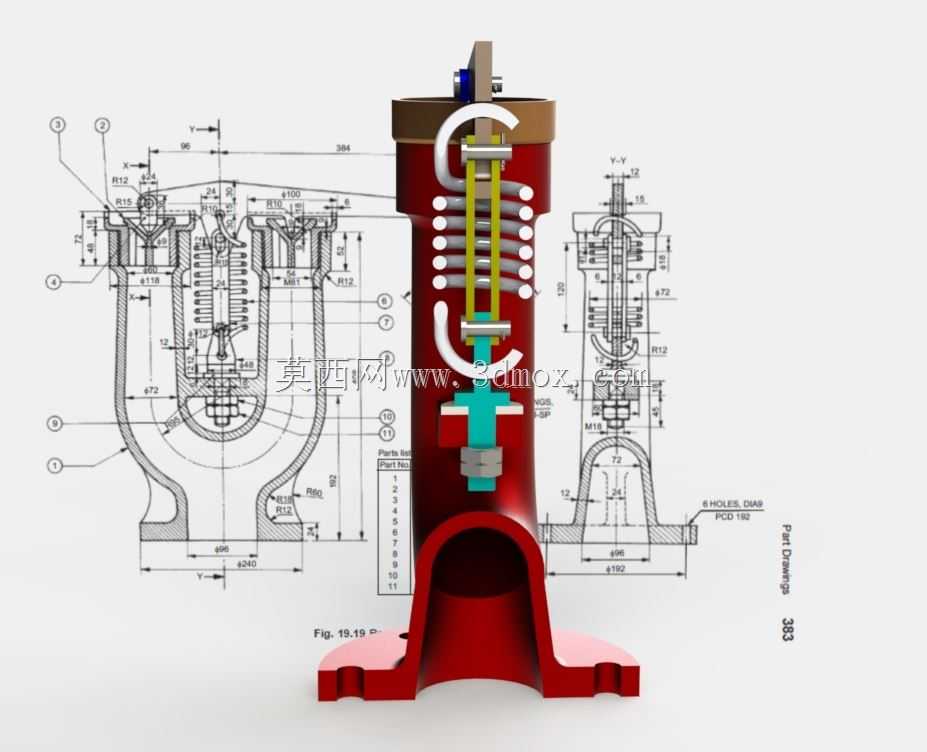

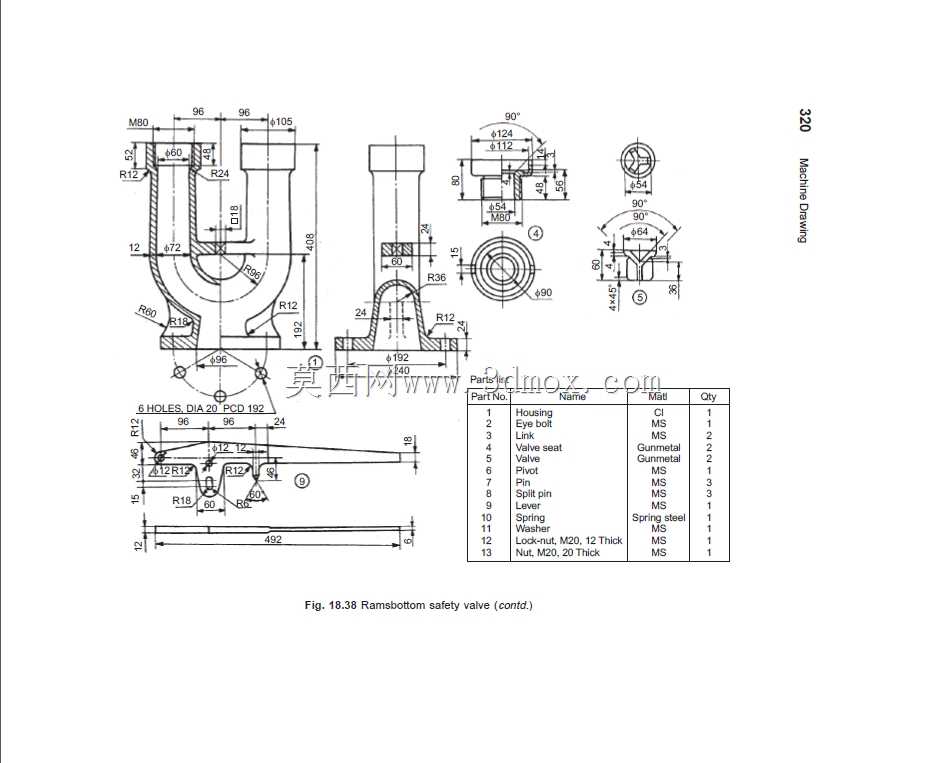

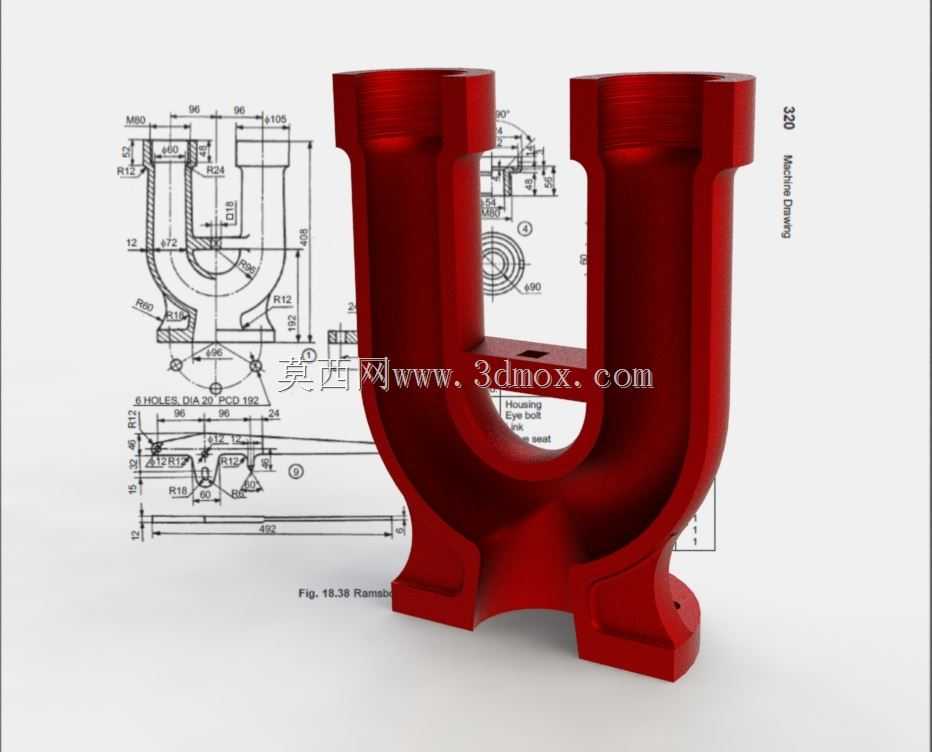

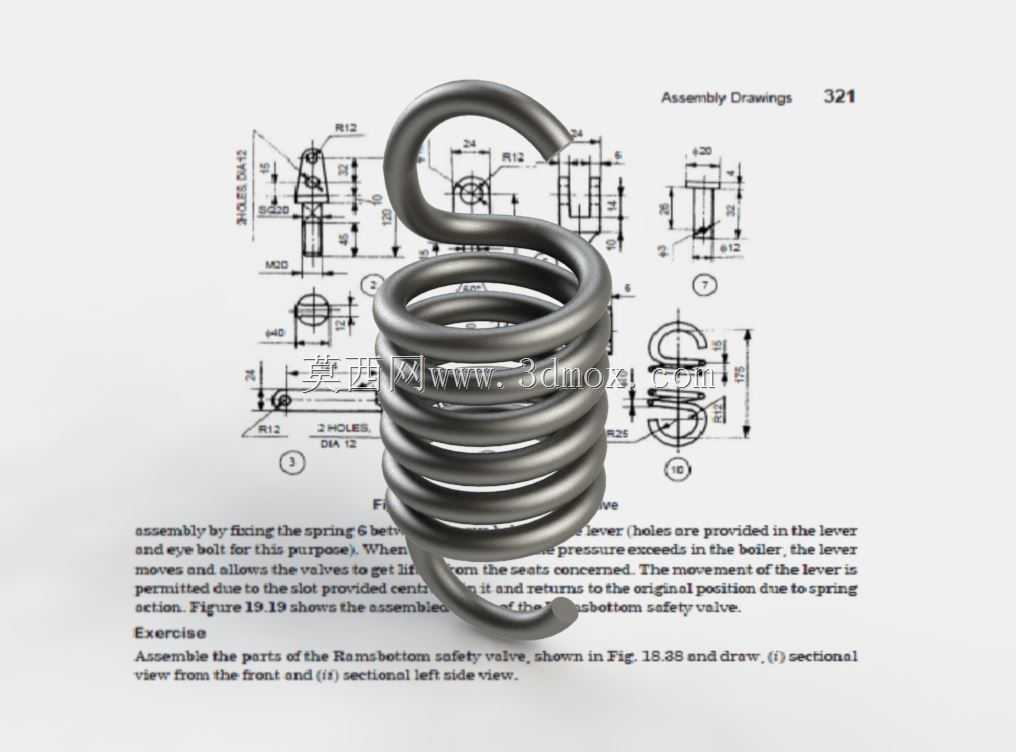

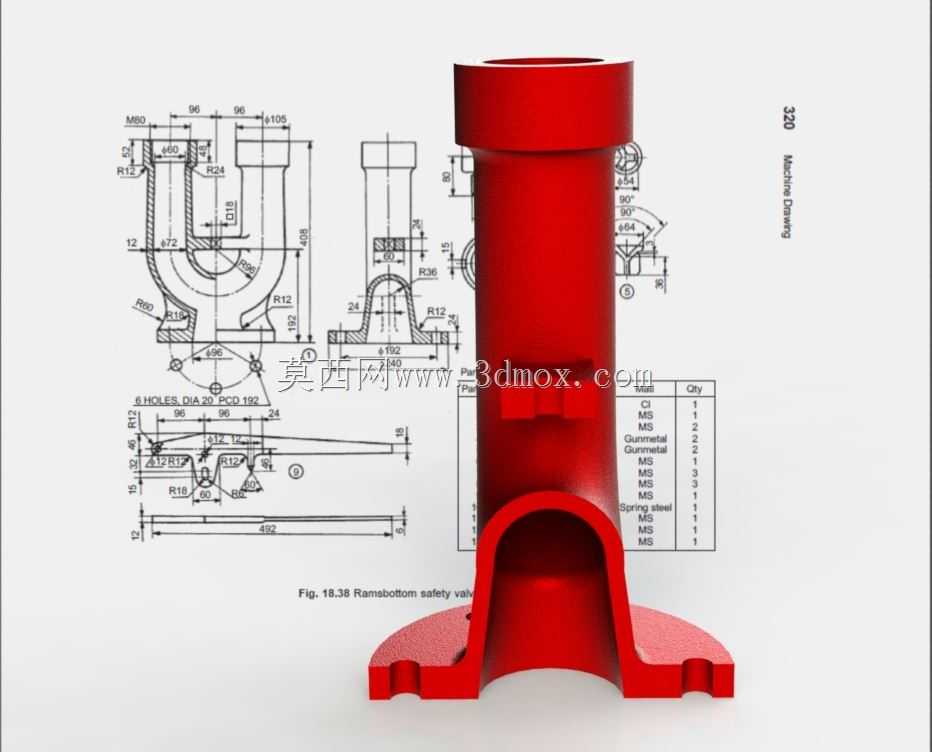

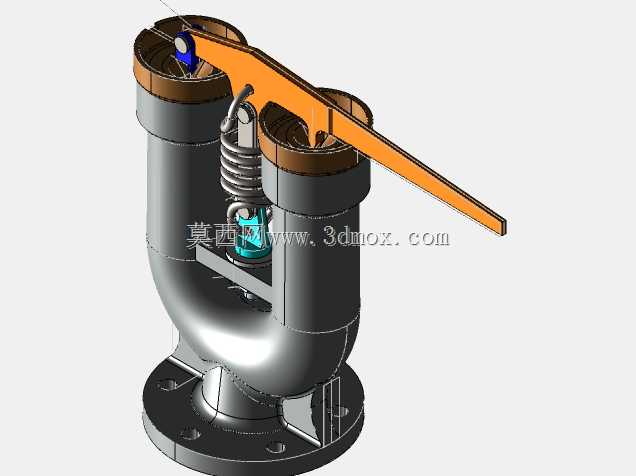

这款Ramsbottom结构的安全阀，是蒸汽动力系统、承压流体管路中核心的超压保护部件，广泛应用于工业锅炉、蒸汽输送管网、承压储罐、小型热力机组等场景，当密闭系统内部的介质压力超过预设的安全阈值时，阀门会自动开启泄放多余压力，待系统压力回落至正常工作区间后自动闭合，避免承压设备因超压出现破裂、泄漏甚至爆炸的安全事故，是工业承压系统中不可或缺的安全防护类阀件。从功能特性来看，这款安全阀采用杠杆与弹簧组合的加载结构，相比纯弹簧式安全阀，杠杆结构可以放大弹簧的预紧作用力，在同等泄放压力要求下能够缩小弹簧的设计尺寸，同时扳手式的杠杆结构也支持现场手动泄压操作，方便运维人员在设备检修、压力调试阶段手动开启阀门完成泄压校验；双阀腔连体的结构设计，让单个阀体集成了两个独立的泄放通道，在同等安装空间下能够提升泄放流量，应对压力骤升的工况时泄压响应更快，也能在单路阀瓣出现卡滞故障时保留另一路的泄放能力，提升设备运行的安全冗余。从设计思路来看，这款阀件的整体结构围绕密封可靠性、动作灵敏度、安装便捷性三个核心目标展开：阀体采用U型连体铸造结构，底部为整体式法兰安装基座，两个垂直向上的阀腔对称分布，内部的阀瓣密封面采用铜质镶圈结构，利用铜材的软质密封特性提升阀瓣闭合时的密封性能，避免正常工作压力下出现介质渗漏；弹簧组件布置在两个阀腔中间的连通区域，通过杠杆压板同时对两个阀瓣施加预紧压力，保证两个阀腔的开启压力保持一致，避免出现单侧提前开启或者滞后开启的问题；顶部的长杠杆延伸至阀体外侧，末端预留手动操作的施力空间，运维人员无需借助额外工具即可扳动杠杆完成手动泄压。从外形尺寸与安装边界来看，这款安全阀底部采用标准圆形法兰连接结构，法兰上均匀分布固定螺栓孔，安装时直接与设备或管路上的配对法兰通过螺栓紧固即可，密封面匹配常规法兰的密封垫片尺寸，无需额外定制转接件；阀体整体的U型结构高度紧凑，两个阀腔的中心距经过优化设计，不会超出底部法兰的外接圆边界，安装后不会与周边的管路、支架产生空间干涉；顶部的杠杆长度经过限位设计，手动扳动的最大行程不会触碰周边相邻设备，同时杠杆的操作高度符合现场运维的常规操作高度，无需登高或者俯身即可完成手动操作；整体的重量分布集中在底部法兰区域，安装后重心稳定，不会因为管路振动出现连接松动的问题，适配多数中低压承压系统的安装空间要求。
