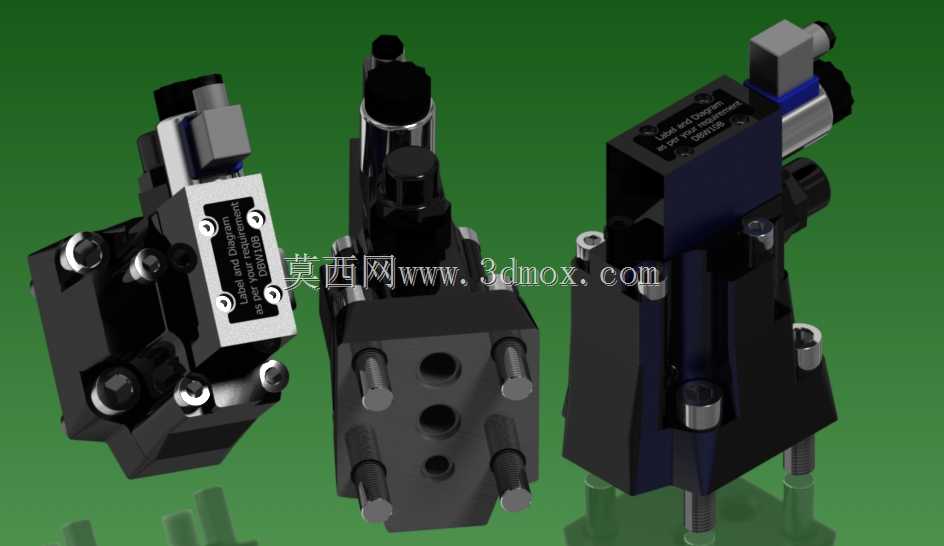

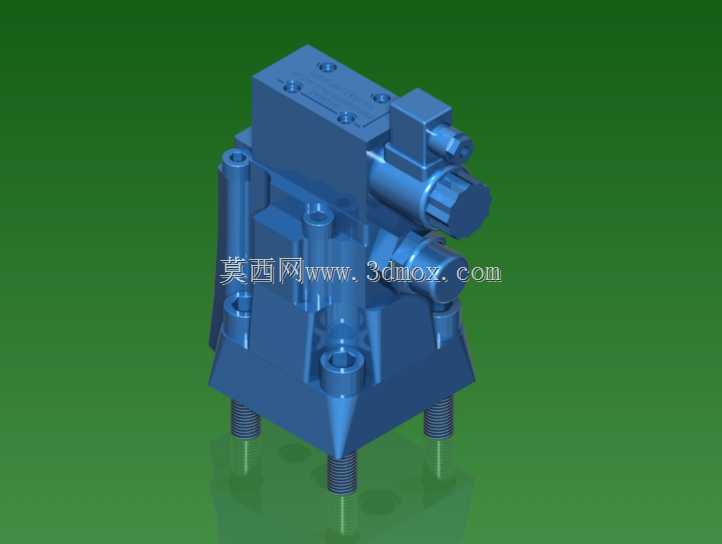

DBW10B型液压油压安全泄压阀结构设计

这款DBW10B型泄压阀是液压系统中核心的压力保护元件，广泛应用于工程机械、冶金设备、注塑成型设备、机床液压站等各类采用油压传动的工业场景中，承担着系统过载保护、压力卸载的关键作用。在实际液压回路运行过程中，当油路内部压力因负载突变、执行元件行程到位、换向冲击等因素超过预设安全阈值时，该阀会快速开启溢流通道，将高压油液泄回油箱，避免管路、泵体、密封件及其他液压元件因持续超压发生破损、泄漏甚至爆管故障，保障整套液压系统的运行稳定性与作业安全性。

从功能特性来看，该阀采用直动式溢流结合电磁控制的结构设计，既可以实现系统超压时的自动溢流保护，也可配合电控信号完成远程卸荷、多级压力切换等控制需求，压力响应速度快，调压偏差小，在额定压力范围内能够稳定维持系统压力波动在允许区间内，有效减少液压系统的压力冲击与振动。阀体内部的阀芯采用精密研磨配合工艺，密封面配合精度高，正常工作状态下内泄漏量极低，能够有效减少系统的无功损耗与油液发热问题，延长液压油与密封组件的使用寿命。

在设计思路上，这款阀充分考虑了工业现场的安装与维护需求，整体采用模块化的结构布局，将调压机构、电磁驱动组件、主阀体部分做了集成化设计，既缩小了整体安装占用空间，也方便后续的调压操作、阀芯清洗与易损件更换。阀体的安装面采用标准的通径安装接口，油口位置、连接螺栓孔距均匹配行业通用的安装尺寸规范，能够直接替换同通径规格的常规溢流阀，无需对现有油路块做额外改造，适配性较强。

从安装边界来看，该阀为板式安装结构，安装时需保证阀体与油路块安装面的平面度符合密封要求，连接螺栓需按对角顺序均匀拧紧，避免阀体受力不均导致阀芯卡滞；阀的顶部预留了足够的调压操作空间，侧面的电磁组件接线端也预留了线缆走线与插拔的操作余量，安装时需注意与周边管路、其他阀件保留足够的散热与操作间隙，避免因安装空间局促导致后续维护操作无法开展，同时要保证阀的安装方向满足回油口顺畅排油的要求，避免回油背压过高影响阀的正常启闭性能。
