电脑CPU风冷散热风扇结构设计

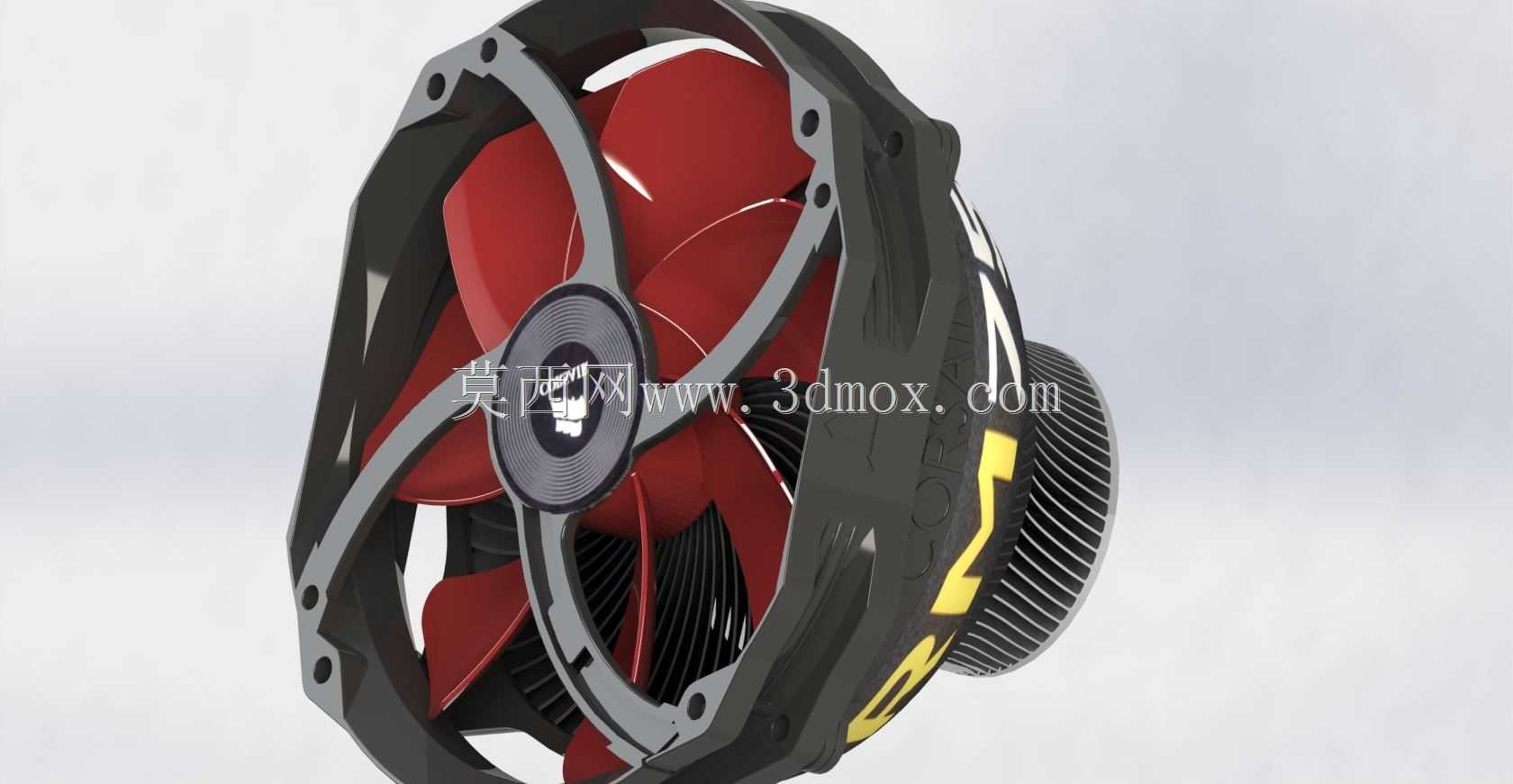

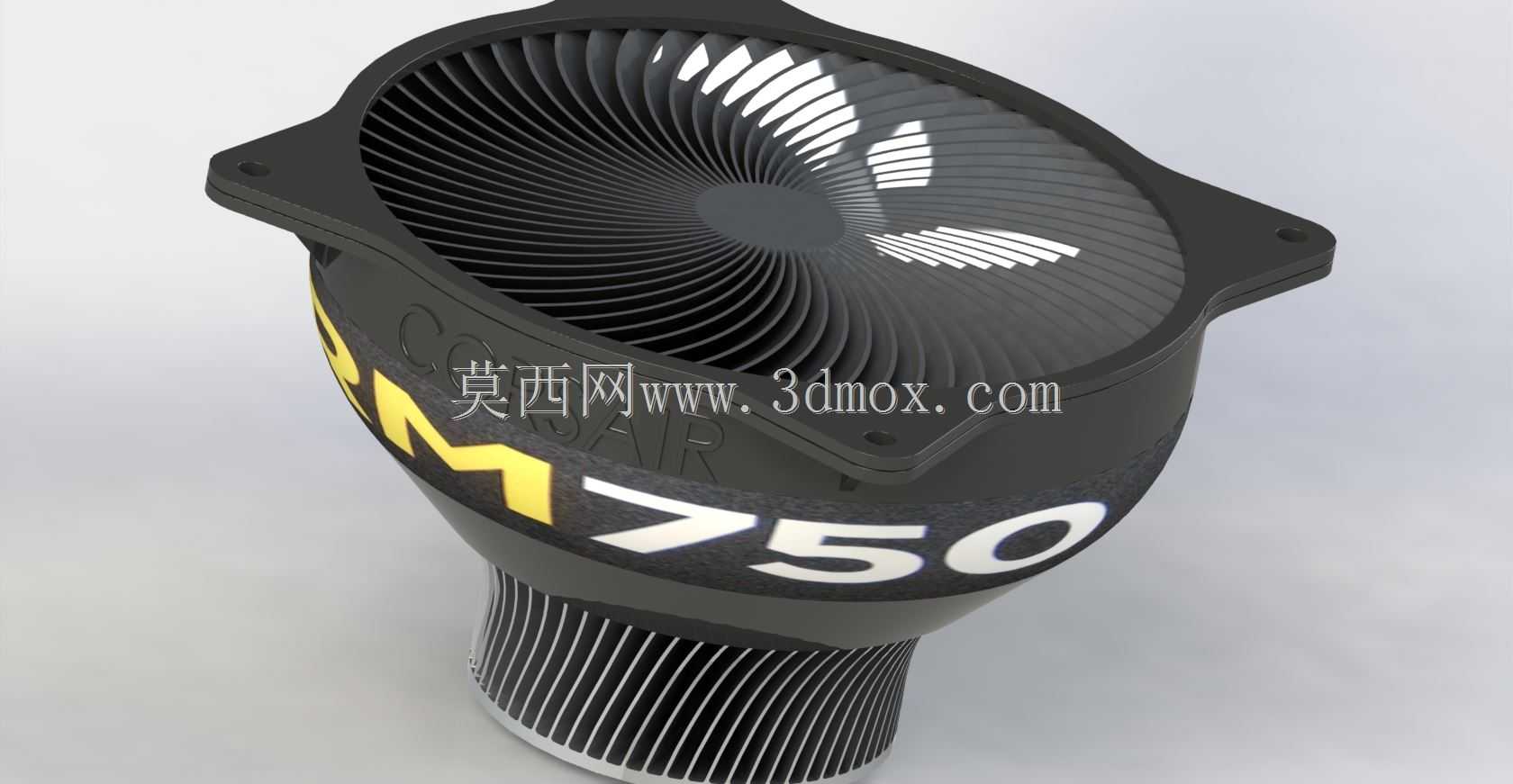

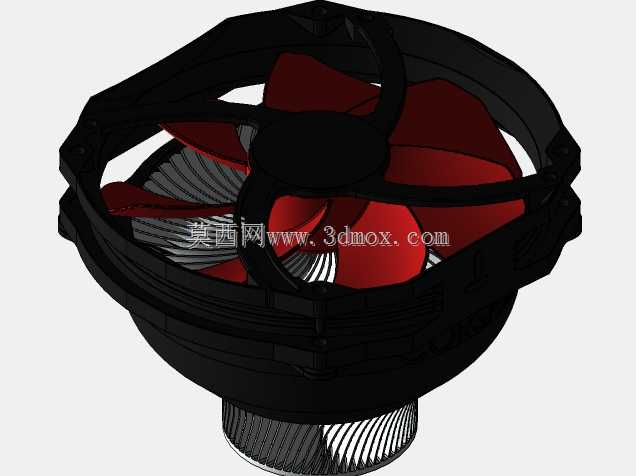

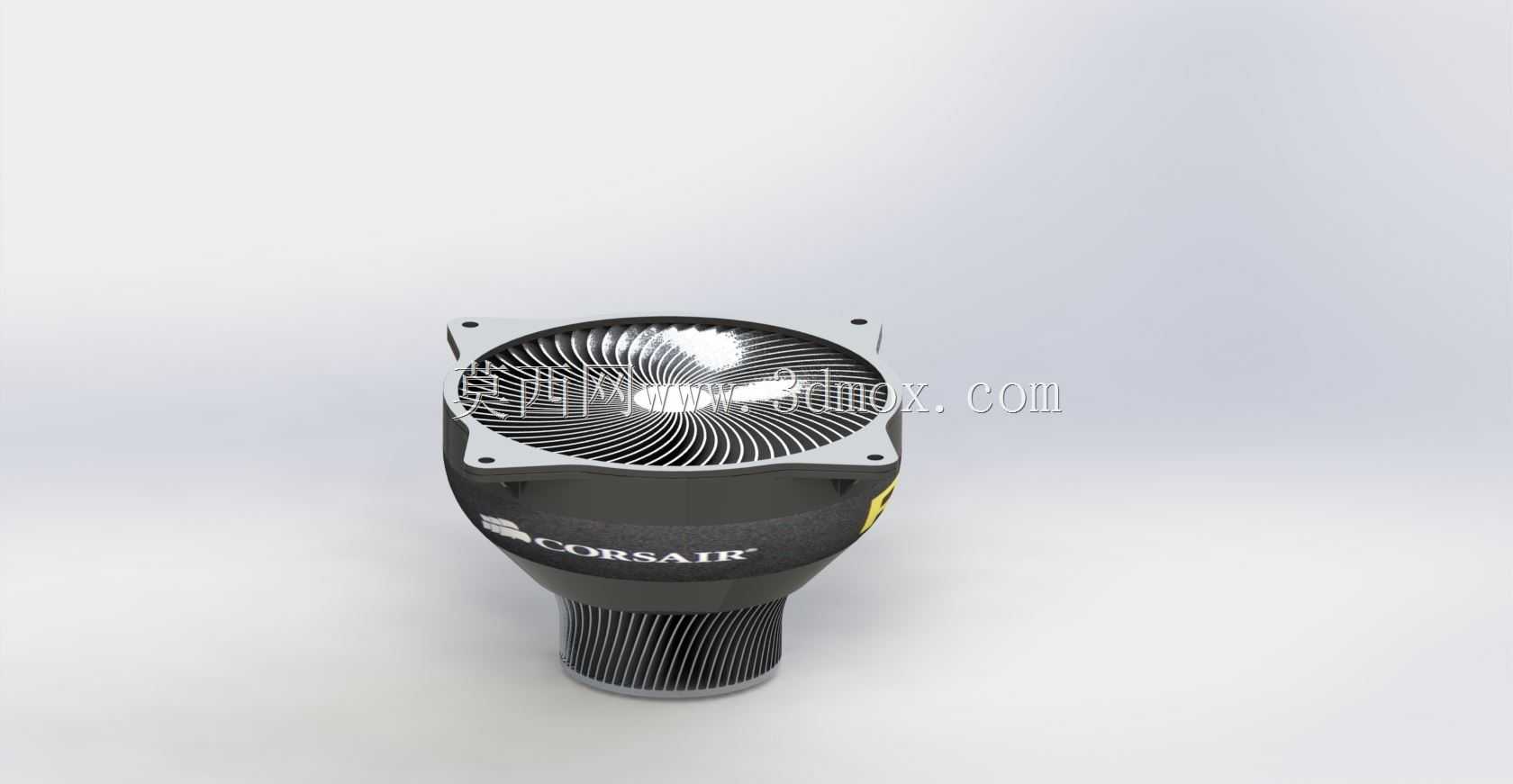

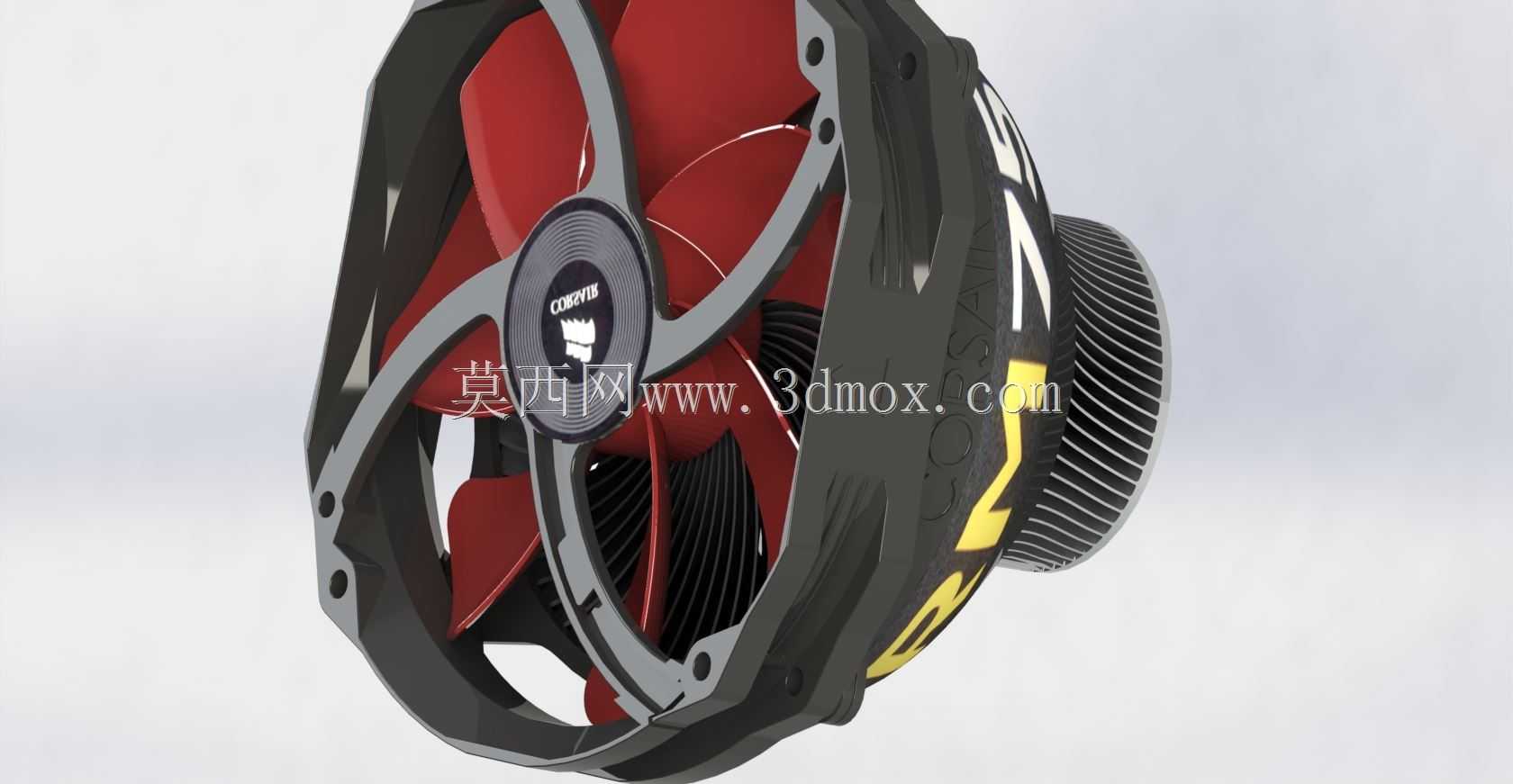

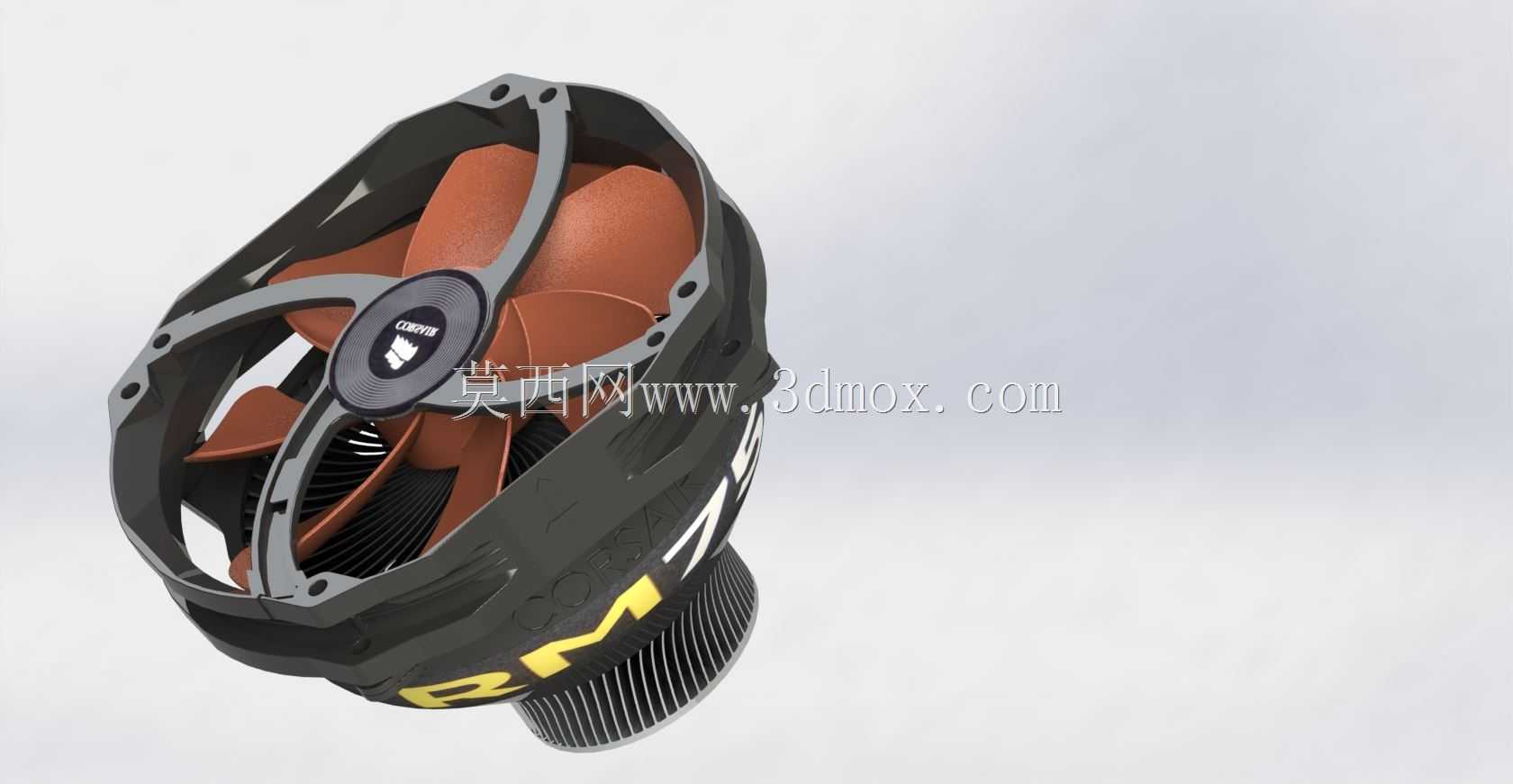

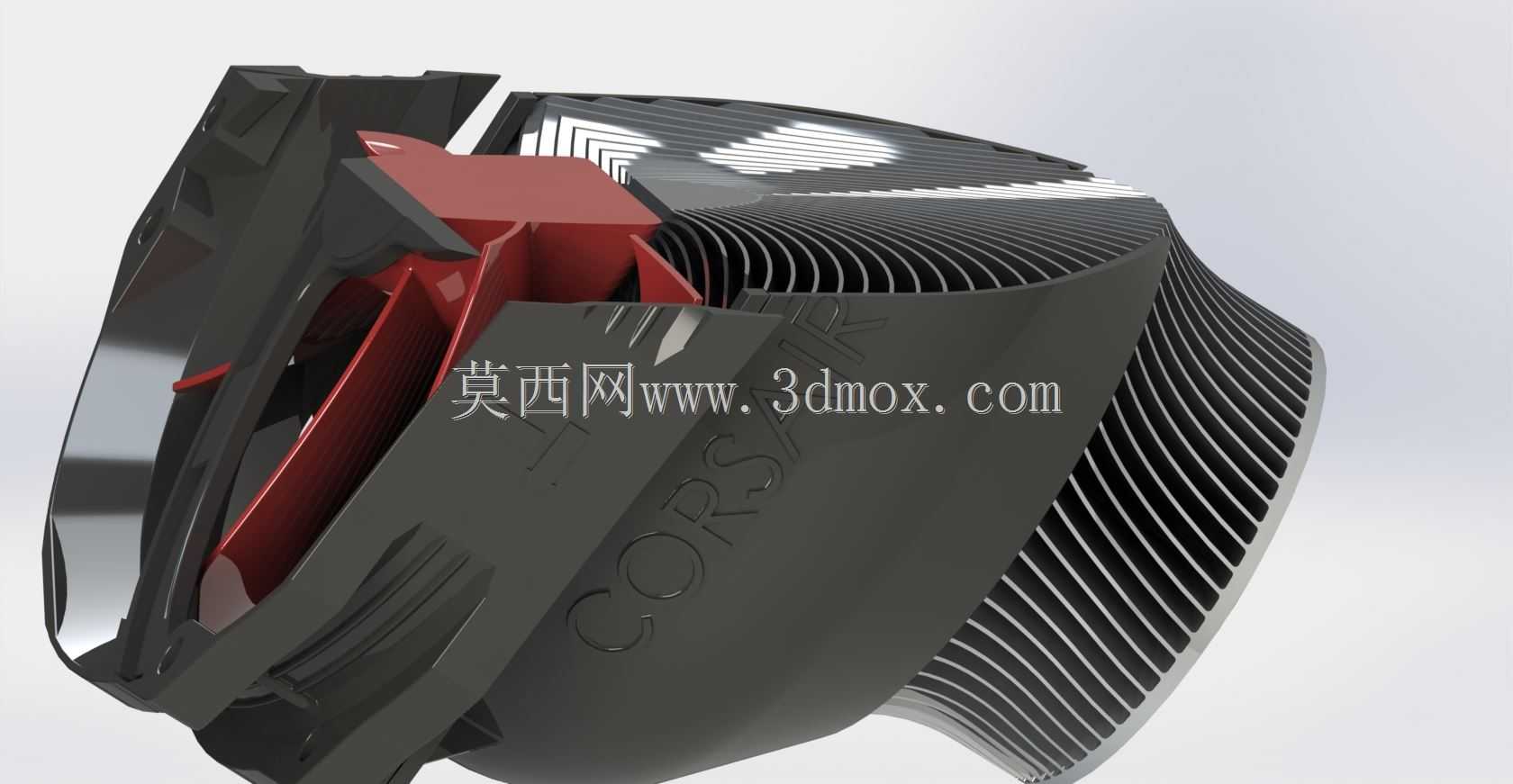

这款风冷散热装置主要面向台式计算机CPU散热场景，同时也可适配高功耗显卡、工业控制板卡等需要主动风冷散热的电子元器件，是消费电子与工业电控设备热管理系统中的核心部件，承担着将发热元件工作产生的热量快速传导至空气、维持元件工作温度在额定区间内的作用，避免电子元件因过热出现降频、性能衰减甚至硬件损坏的问题。从功能特性来看，该装置采用主动散热结构设计，搭配大尺寸七叶轴流风扇与密集鳍片散热基座，风扇扇叶采用曲面弧度优化设计，能够在较低转速下推动更大体量的空气流经散热鳍片间隙，在保证散热效率的同时控制运行风噪，适配对静音有要求的家用、办公使用场景；散热鳍片采用等间距排布设计，鳍片厚度与间隙经过热仿真优化，既保证足够的热交换接触面积，又避免鳍片过密导致风阻过大、气流流通不畅的问题，基座与发热元件接触的平面做了平整度优化，能够降低接触热阻，提升热量传导效率。在设计思路上，这款散热装置优先平衡散热效能、运行噪音与安装兼容性三者的关系，外框采用全包覆结构设计，既可以对内部扇叶起到防护作用，避免安装、使用过程中扇叶受外力磕碰变形，也能够约束气流流向，减少气流紊流带来的额外噪音与风量损耗；外框预留的多组安装孔位适配主流的台式机CPU安装扣具标准，能够覆盖当前消费级市场绝大多数主板的安装需求，无需额外定制转接配件。从安装边界来看，这款散热器的整体外廓尺寸适配常规ATX、MATX机箱的CPU散热安装位限高要求，横向宽度不会遮挡主板上的内存插槽，安装后不会与高马甲内存产生空间干涉，散热鳍片的尾部预留了足够的走线空间，不会影响机箱内部线材的整理排布；风扇供电接口采用标准的主板风扇插针定义，支持主板根据CPU实时温度自动调节风扇转速，在低负载工况下降低转速减少噪音，高负载工况下提升转速强化散热能力，实现散热效能与使用体验的动态匹配。在实际使用中，这类风冷散热器相比水冷散热结构有着更低的漏液风险，结构可靠性更高，长期使用无需维护冷却液，使用寿命更长，能够满足普通家用电脑、办公主机、入门级游戏主机的散热需求，是当前电子设备热管理方案中应用最为广泛的结构类型之一。
