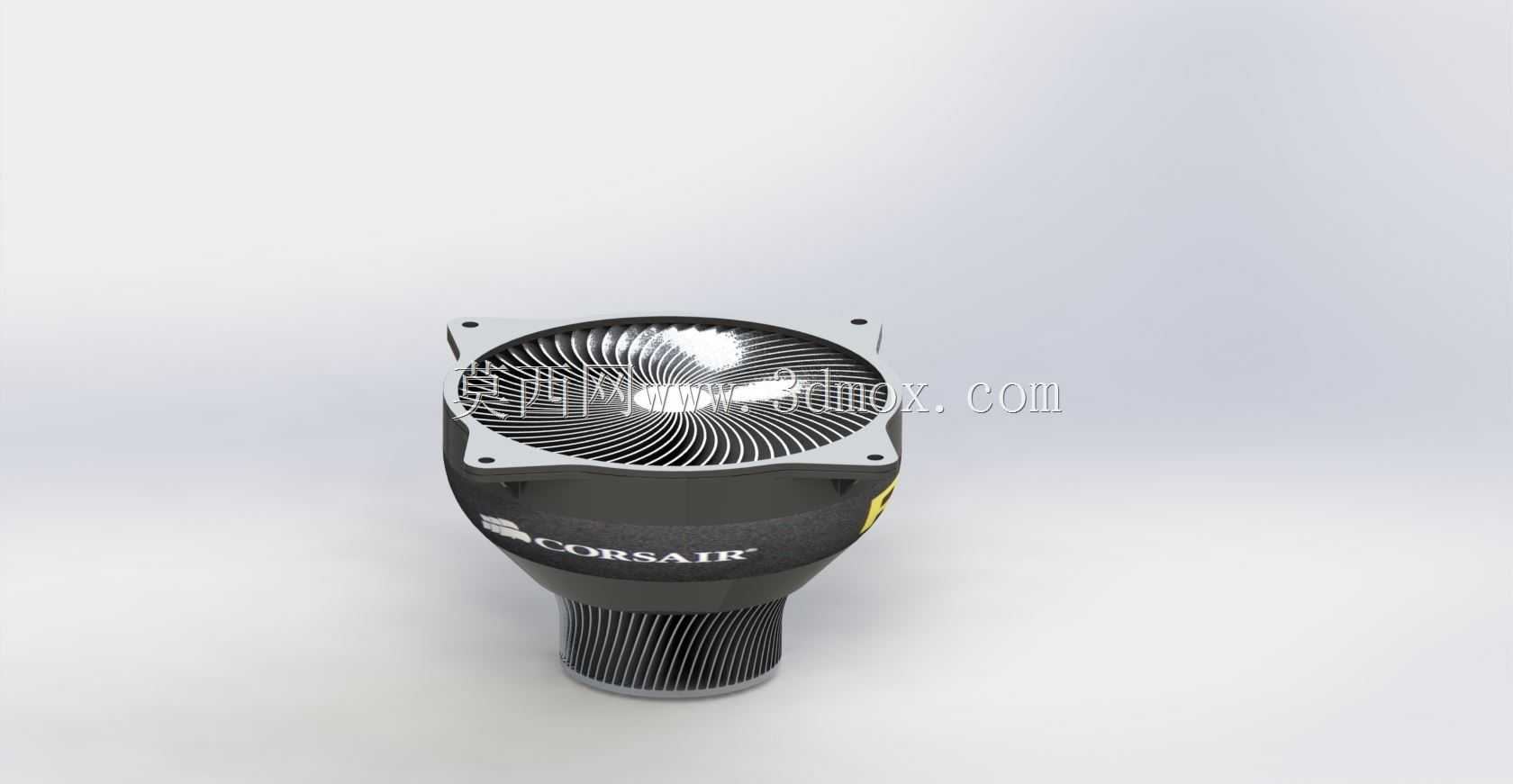

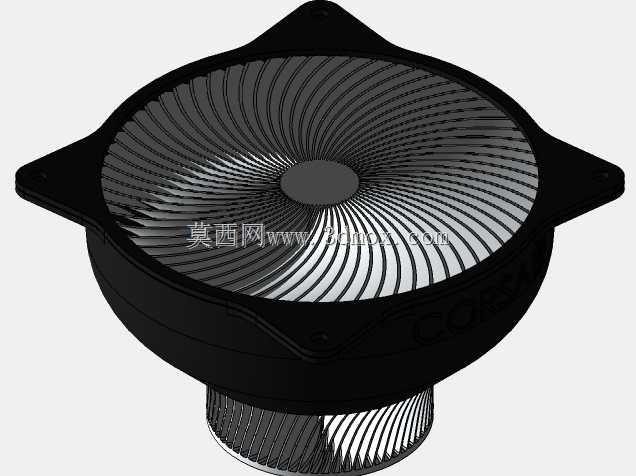

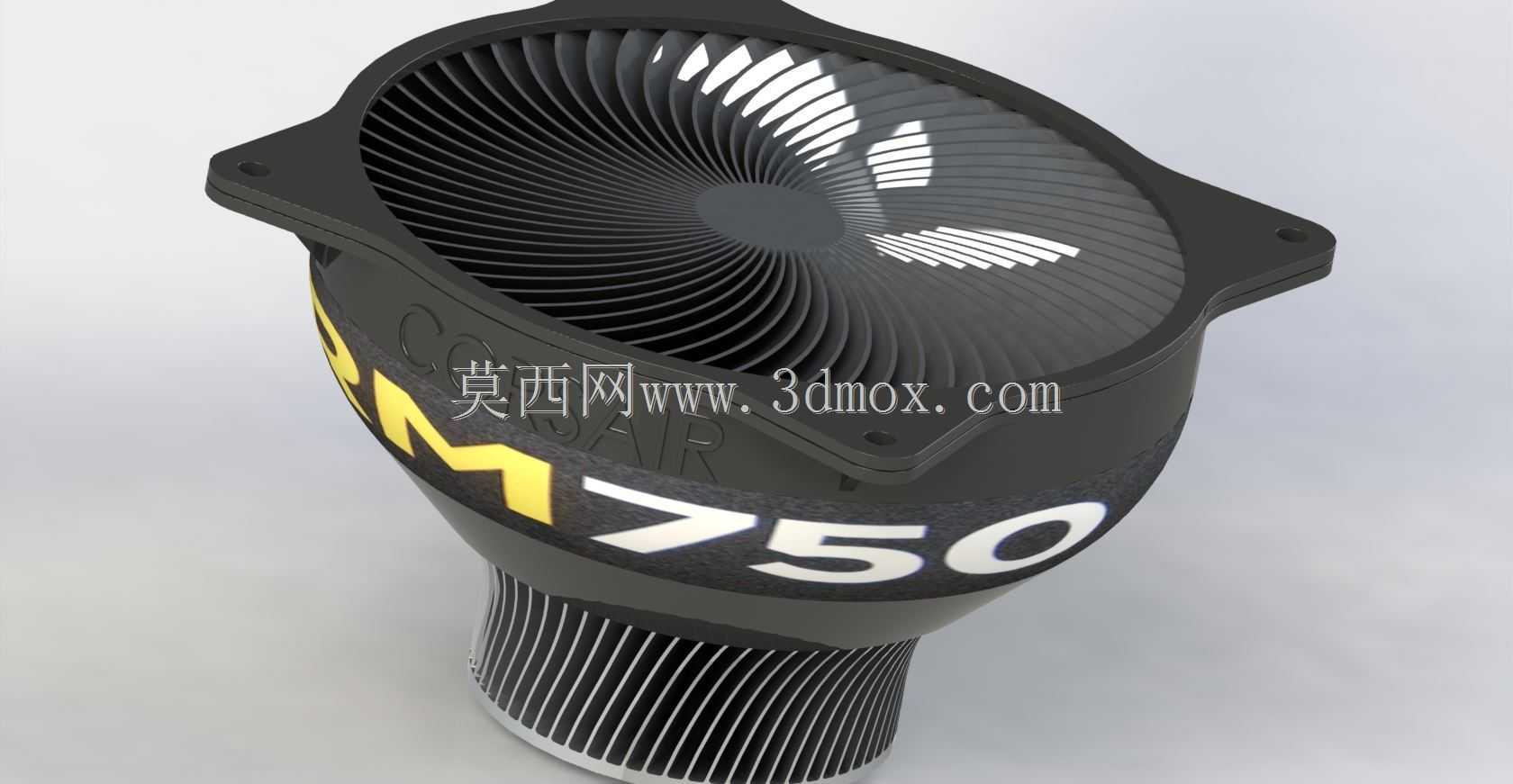

电脑CPU风冷散热鳍片带风扇结构设计

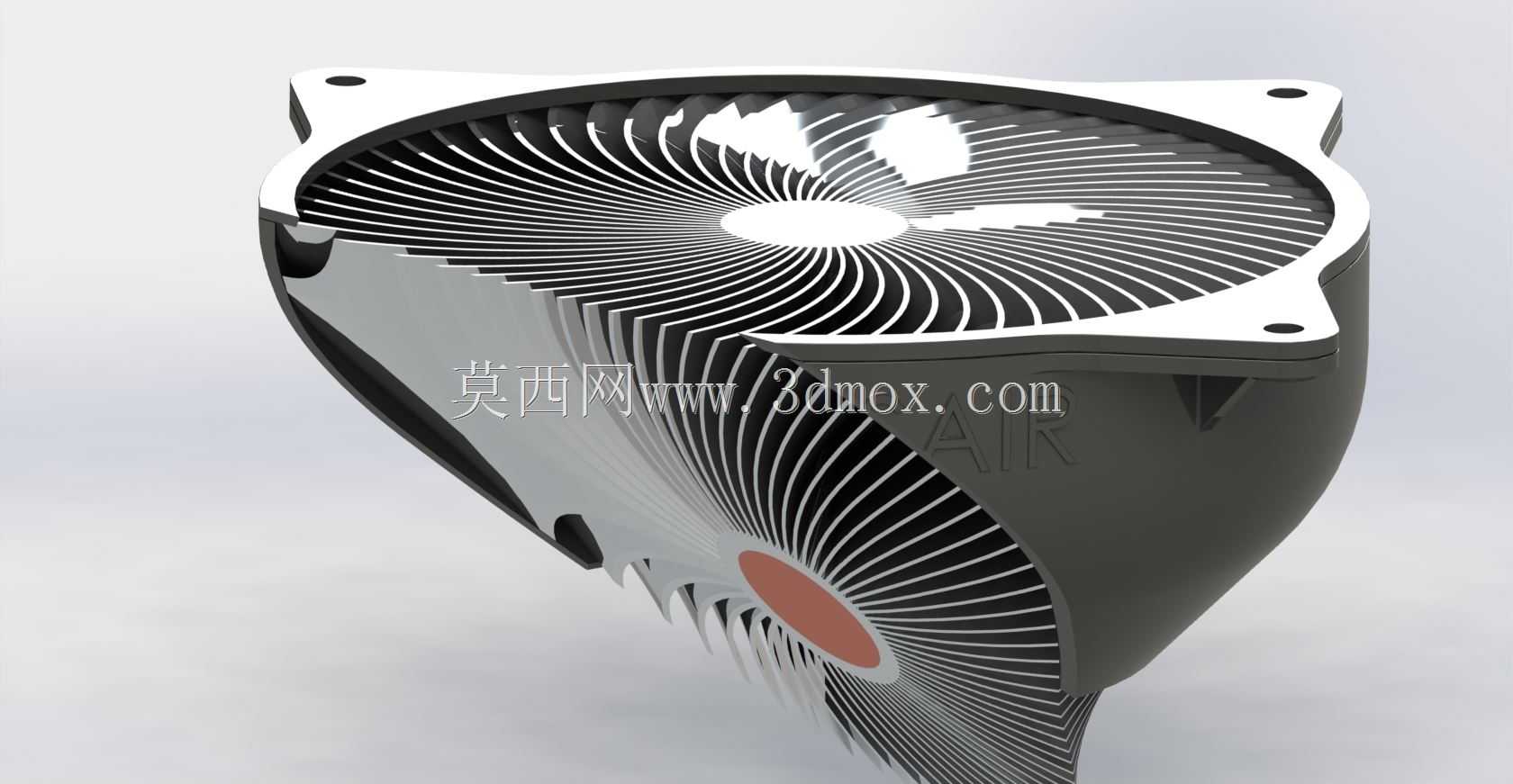

这款风冷散热结构主要面向台式计算机中央处理器的散热需求，同时也可适配功耗相近的工业控制板卡、嵌入式运算模块、小型服务器运算单元等发热电子器件的主动散热场景，是电子设备热管理系统中应用最广泛的风冷散热方案之一。在实际运行过程中，电子运算芯片持续高负载工作会产生大量焦耳热，若热量无法及时导出，会导致芯片运算频率下降、触发过热保护甚至出现硬件永久性损坏，该散热结构通过热传导与强制对流的组合路径，将芯片表面的热量快速扩散到周边空气环境中，维持芯片在额定工作温度区间内稳定运行。从功能特性来看，该结构采用高密度放射状鳍片设计，鳍片从中心铜基接触区域向外呈放射状均匀排布，最大化拓展了散热结构与空气的接触面积，中心接触区域采用高导热材质与芯片表面直接贴合，能够快速将芯片产生的热量传导至整片鳍片阵列，搭配轴流风扇产生的定向气流，顺着鳍片间的导流槽快速流动，将鳍片表面携带的热量持续带走，实现高效热交换。在设计思路上，这款散热结构充分平衡了散热效率、运行噪音与安装兼容性三者的关系，放射状鳍片的排布角度经过气流优化，能够减少气流穿过鳍片时产生的风阻与紊流，降低风扇运行时的气动噪音，鳍片边缘做了圆角过渡处理，避免生产装配过程中出现割手风险，同时鳍片的厚度与间距经过匹配计算，既保证了鳍片自身的热传导效率，也不会因为鳍片过密导致风阻过大影响风量穿透。从外形尺寸与安装边界来看，这款散热采用方形四角固定的安装结构，四个角预留了标准安装孔位，能够适配主流台式机主板的CPU安装孔距，整体高度控制在常规塔式机箱的CPU散热限高范围内，不会与内存插槽、主板供电散热装甲产生安装干涉，底部的接触平面经过平整度处理，能够与芯片表面实现紧密贴合，减少接触热阻，安装时只需搭配对应规格的扣具即可完成固定，无需额外调整安装角度，适配绝大多数标准ATX、MATX板型的主板安装需求，同时整体重量控制在合理区间，不会对主板PCB产生过大的负重压力，避免长期使用后主板出现变形问题。
