反渗透装置用二级并联过滤组件结构设计

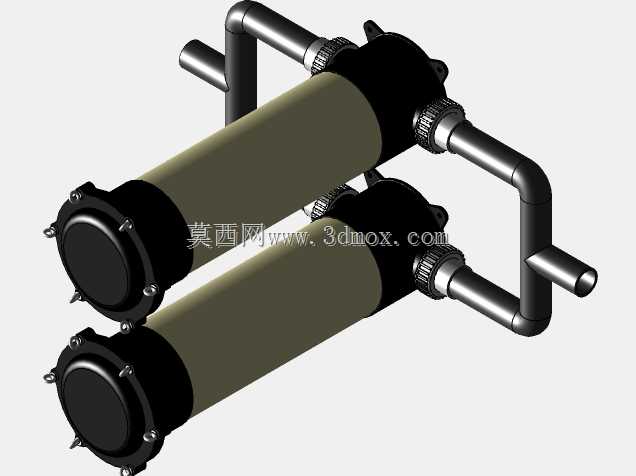

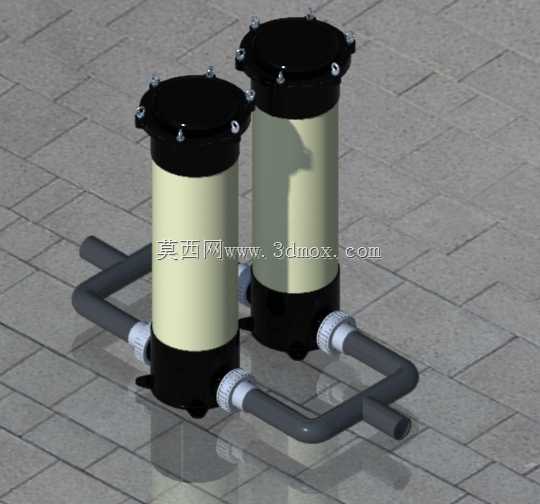

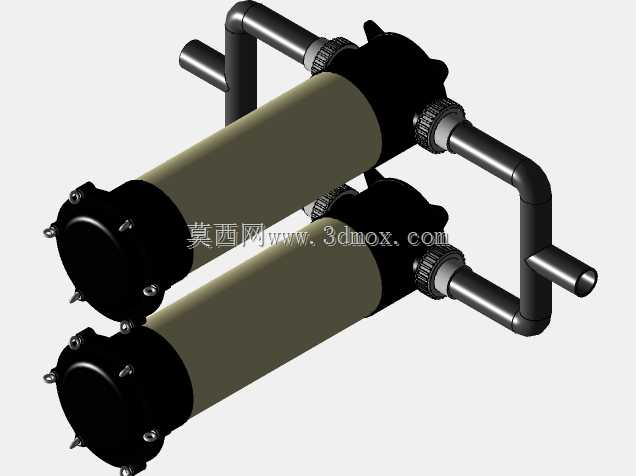

该过滤组件主要应用于工业水处理领域的反渗透系统前置处理环节，作为二级过滤单元承担进水精度保障的核心作用，可有效截留原水中残留的悬浮颗粒、胶体杂质、破碎滤料及上游管路带来的锈蚀碎屑，避免大粒径杂质进入反渗透膜元件造成膜面划伤、流道堵塞，大幅延长反渗透膜的清洗周期与使用寿命，降低整套水处理系统的运维成本。在实际应用场景中，这类双罐并联结构的过滤组件可适配中小型工业纯水制备、饮用水深度净化、中水回用处理等多种工况，单罐维护时可通过阀门切换实现不停机连续供水，适配生产环节不能中断供水的使用需求。从功能特性来看，该组件采用双罐体对称布局，罐体主体为立式圆柱结构，上下端采用快开式端盖密封，端盖周向均匀布置紧固螺栓，既保证承压状态下的密封可靠性，也方便后期打开罐体更换内部滤料、清理截留杂质；罐体下部设置标准外螺纹接口，通过弯管管路实现两个罐体的进水、出水汇流，管路采用大曲率半径弯管设计，可有效降低水流阻力，减少管路内部的紊流与压降，提升过滤过程的水流稳定性。设计过程中，首先根据反渗透系统的额定处理水量确定单罐的过滤面积与罐体直径，保证单罐过滤流速符合滤料的适配流速范围，避免流速过快导致滤料穿透、过滤精度下降；其次对安装边界进行了适配性优化，罐体底部设置三个均匀分布的支脚，可直接固定于设备安装平台或支架上，整体安装 footprint 紧凑，双罐并联后的整体宽度适配常规水处理机架的安装尺寸，进出水汇流管口的高度与角度统一，方便与上下游管路进行对接，无需额外定制异形转接管件；端盖的紧固螺栓采用外露式设计，预留了足够的扳手操作空间，后期维护拆卸时无需额外拆除周边其他部件即可完成端盖拆装。罐体与管路的连接部位采用螺纹加密封垫的密封结构，可承受0.6MPa以内的工作水压，满足常规反渗透系统前置过滤的压力要求；整体结构无多余的外露突出部件，外轮廓规整，既方便设备整体的运输吊装，也便于后期运行过程中的外部清洁与巡检。
