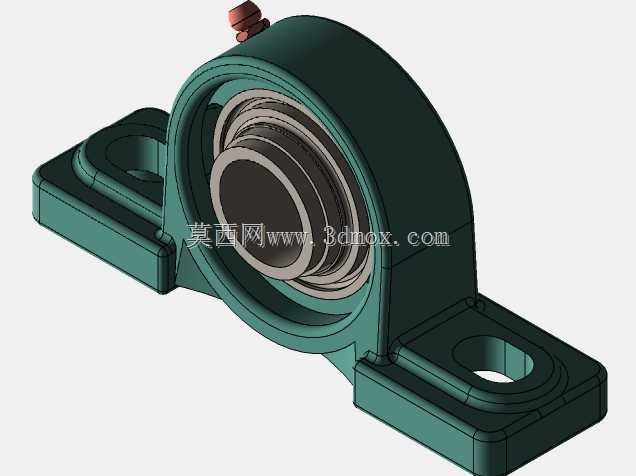

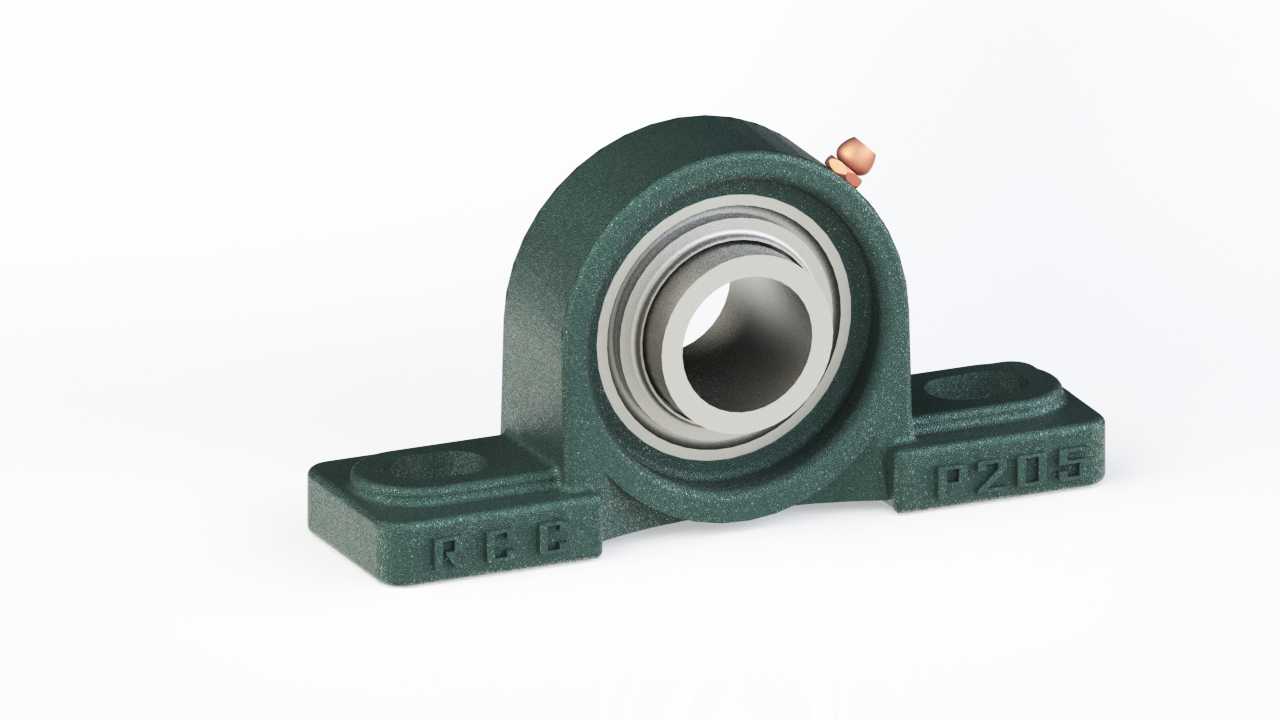

带座外球面立式安装曼查尔P205轴承单元

这款带座外球面轴承单元是轻载传动场景中极为常用的支撑部件，广泛应用在小型输送线、食品包装机械、农用加工设备、纺织机械以及中小型风机的转轴支撑环节，能够为旋转轴提供稳定的径向支撑，同时补偿一定范围内的轴安装对中误差，降低现场安装的精度要求，提升设备运行的稳定性。从实际使用场景来看，这类轴承单元常被用在设备的从动辊、传动短轴的支撑位置，不需要额外加工复杂的轴承安装腔体，只需要通过底座的两个安装孔直接固定在设备的机架型材或者安装平板上，就能快速完成转轴的支撑装配，大幅缩短设备的组装调试周期，也降低了后期维护更换的难度。产品的功能设计上，整体采用铸铁铸造的立式轴承座作为承载基体，座体内部镶嵌带顶丝锁紧的外球面球轴承，轴承外圈与座体的内球面配合，允许轴承内圈随轴产生小角度的偏摆，以此抵消轴加工、安装过程中产生的同轴度误差，避免轴承因为别劲出现过早磨损。轴承顶部配备的注油嘴可以定期补充润滑脂，延长轴承的无故障运行周期，两侧的密封结构能够阻挡外界的粉尘、碎屑进入轴承滚道，适配多粉尘的车间作业环境。设计思路上，这款P205规格的轴承单元遵循通用的安装尺寸规范，轴承内孔适配直径25mm的转轴，底座两个安装孔的中心距、安装孔的孔径、座体的总高度、轴承中心到底座安装面的中心高都符合行业通用的互换尺寸，损坏后可以直接替换同规格的其他品牌产品，不需要重新修改设备的安装结构。外形结构上，立式菱形底座的两个支脚做了加厚处理，能够承受稳定的径向载荷，座体的球面腔体与轴承外圈的配合面经过精密加工，保证轴承偏转时的顺滑度，轴承内圈的顶丝可以在轴穿入后直接锁紧在轴表面，不需要额外的轴肩或者锁紧螺母定位，安装操作十分便捷。安装边界方面，需要预留足够的注油操作空间，保证注油枪能够对接顶部的注油嘴，同时轴的插入深度要匹配轴承内圈的宽度，避免顶丝锁紧位置落在轴的倒角或者退刀槽位置，底座安装面需要保证足够的平面度，避免锁紧安装螺栓后座体产生变形，影响轴承的正常运转。这类轴承单元的载荷特性以径向承载为主，能够承受少量的轴向窜动，不适合重载冲击或者大轴向力的传动场景，在额定载荷范围内使用可以获得很长的使用寿命，是中小型机械设备传动系统中性价比极高的支撑选择。
