潜水式排污离心泵三维结构设计

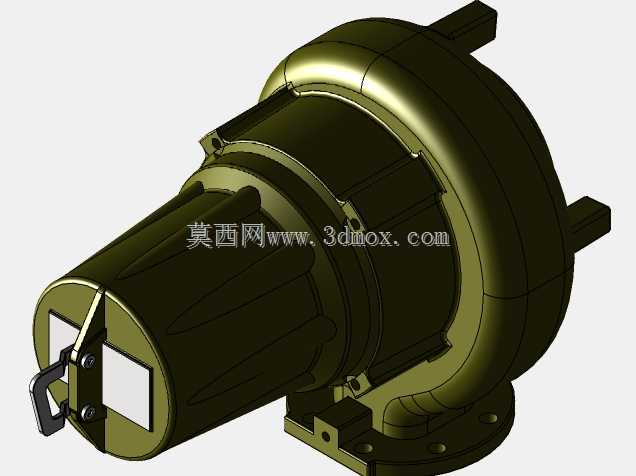

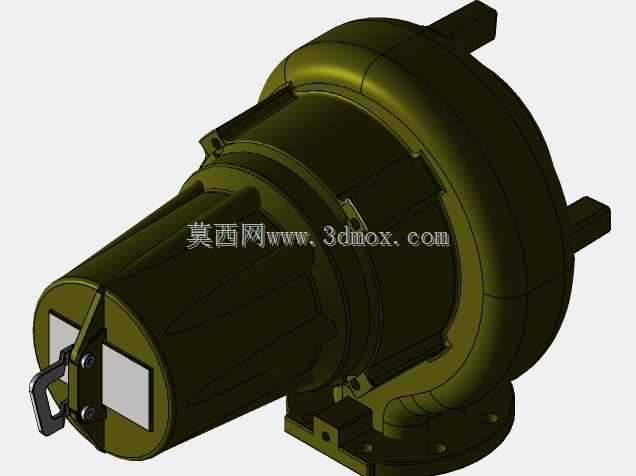

这款潜水式排污离心泵主要应用于市政管网排污、建筑地下室积水排放、工业废水输送、养殖场粪污清运、汛期低洼区域应急排涝等场景，可直接潜入液下作业，无需搭建地面泵房，大幅缩减工程安装成本与场地占用空间。设备核心用途是输送含有固体颗粒、纤维杂物的污废水，区别于普通清水泵，其过流通道做了加宽优化，可通过直径较大的固态杂质，避免运行过程中出现杂物卡滞、流道堵塞的问题，有效降低运维清堵的频次。从功能特性来看，该泵采用机电一体化集成设计，上部为密封式驱动电机腔，下部为泵体水力结构，中间设置多重机械密封组件，可阻止输送的污水渗入电机内部，保障设备在液下环境长期稳定运行；泵体侧方设置法兰式出水接口，可快速对接排水管路，顶部设置便携提手结构，方便设备的吊装、移位与检修作业。设计过程中，首先围绕无堵塞过流需求确定叶轮的结构形式，采用大通道单流道或双流道叶轮设计，平衡水力效率与过污能力，避免长纤维、大颗粒杂物缠绕叶轮；其次针对潜水作业的密封需求，在电机轴伸端设置多道串联密封，搭配油室结构润滑密封端面，同时在电机腔设置泄漏检测的结构预留，可实时反馈密封失效风险；外形设计上，整体采用立式紧凑结构，上部电机外壳做了散热筋优化，即便在液下环境也能通过周边水体快速带走电机运行产生的热量，避免电机过热烧损。安装边界方面，该泵支持两种安装形式，一种是移动式安装，通过出水软管连接，直接将泵放置于污水池底部即可投入使用，适合临时排涝、小型排污场景；另一种是固定式耦合安装，配套耦合底座与导轨，可在不排空池内污水的情况下完成设备的提升与下放，适合长期固定运行的污水处理站点。泵体底部设置支撑脚结构，可保证设备放置时的稳定性，避免运行过程中出现倾倒、偏移，侧方法兰接口的尺寸匹配常规排水管路标准，无需额外制作转换接头即可完成管路对接，整体结构的重心沿立式轴线分布，运行时振动更小，噪音更低，适合对环境干扰有要求的居民区域地下排污场景使用。
