斜置式太阳能食品脱水干燥设备结构设计

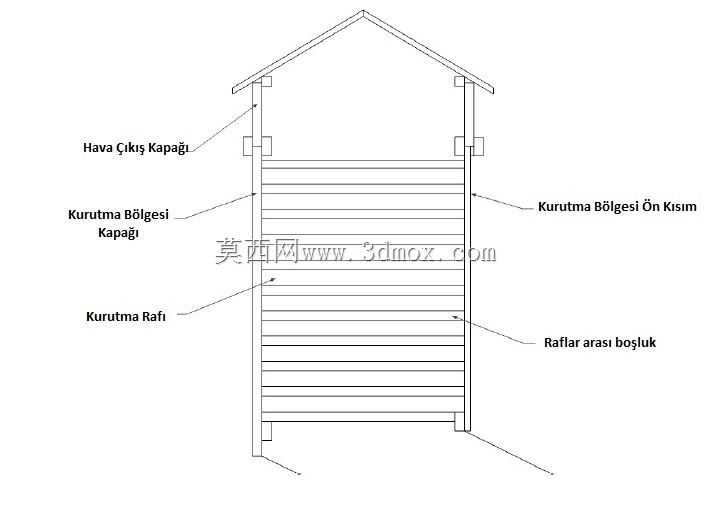

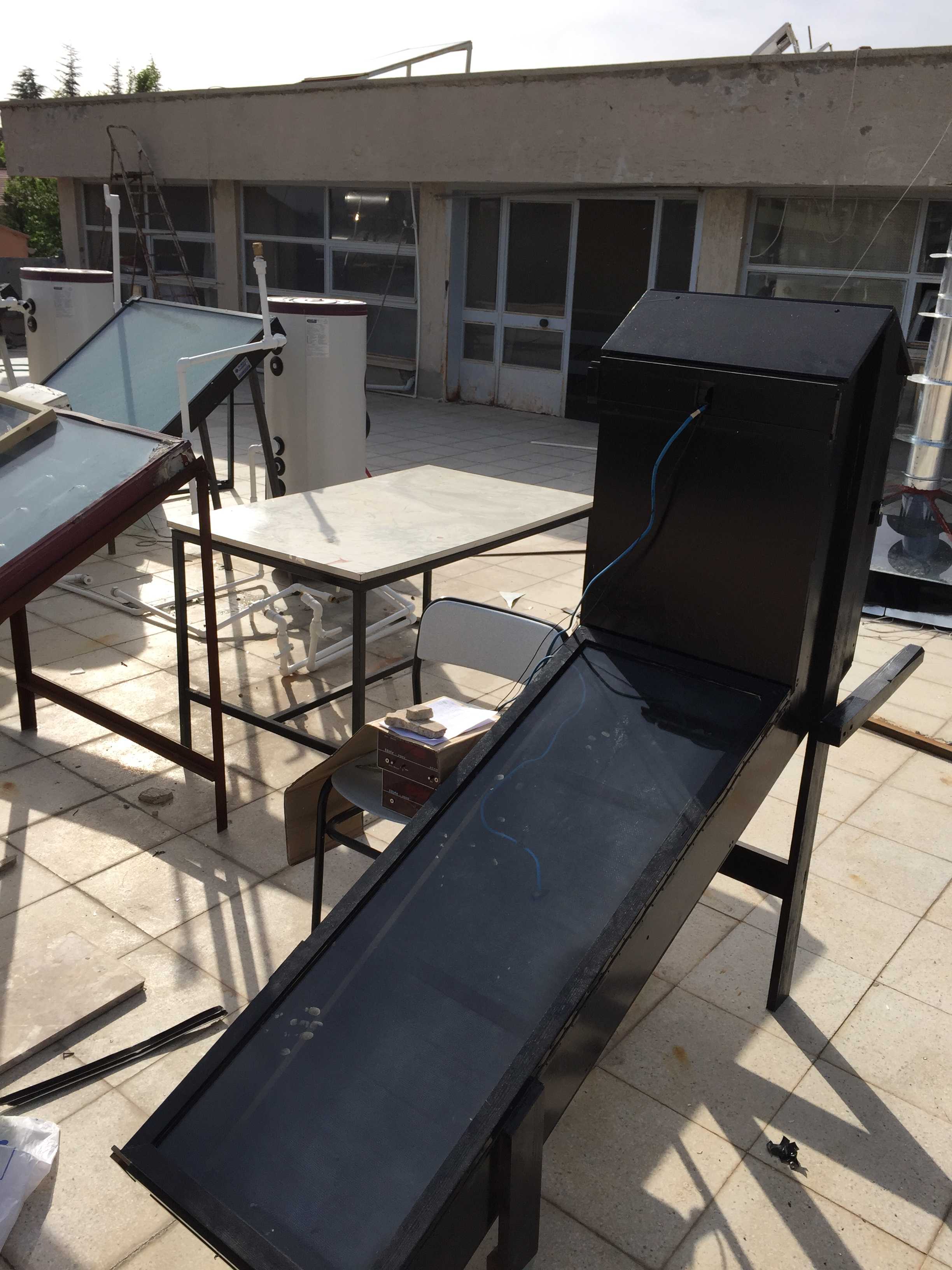

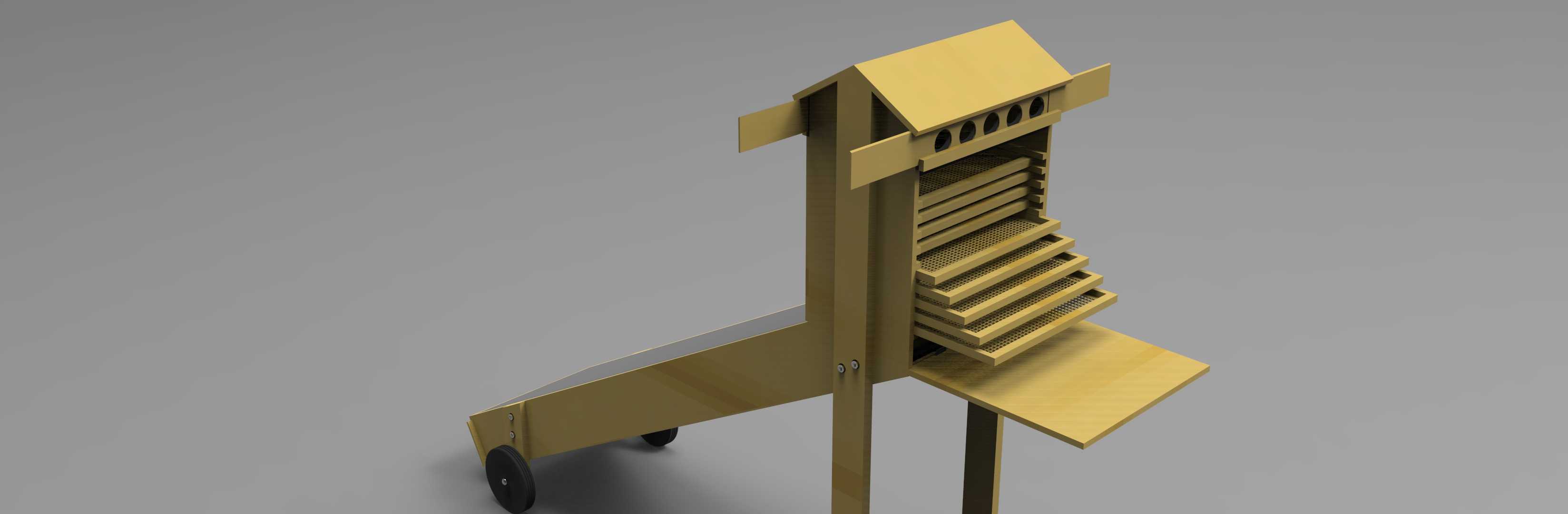

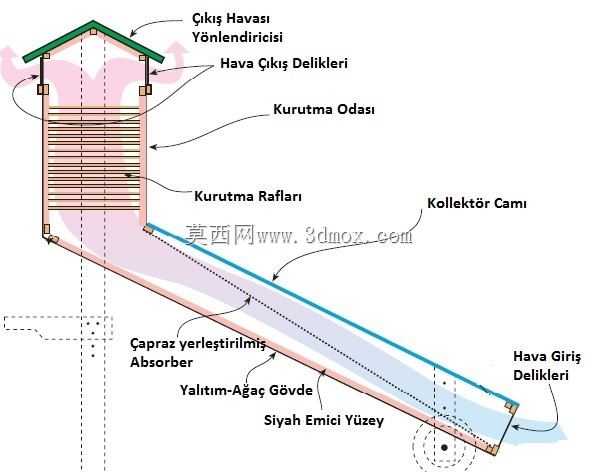

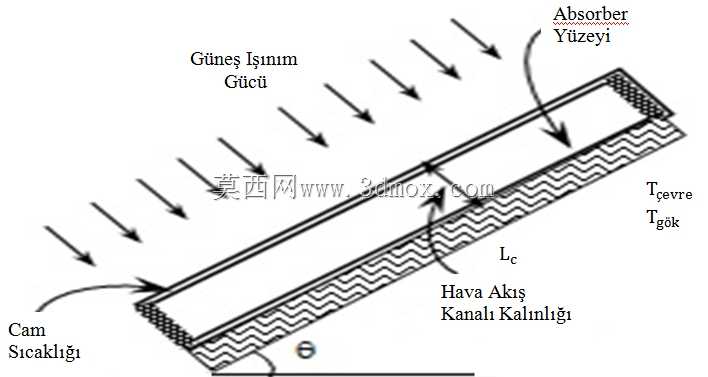

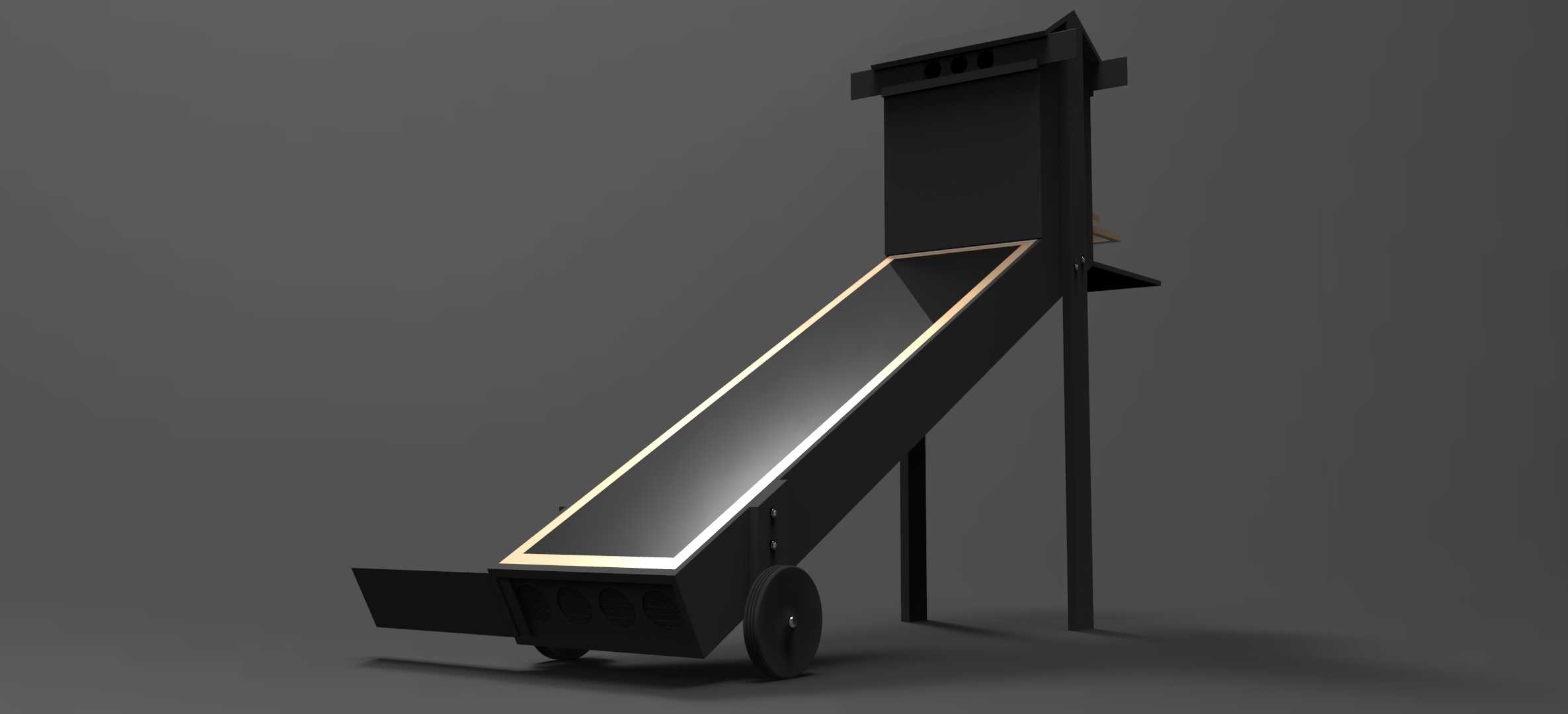

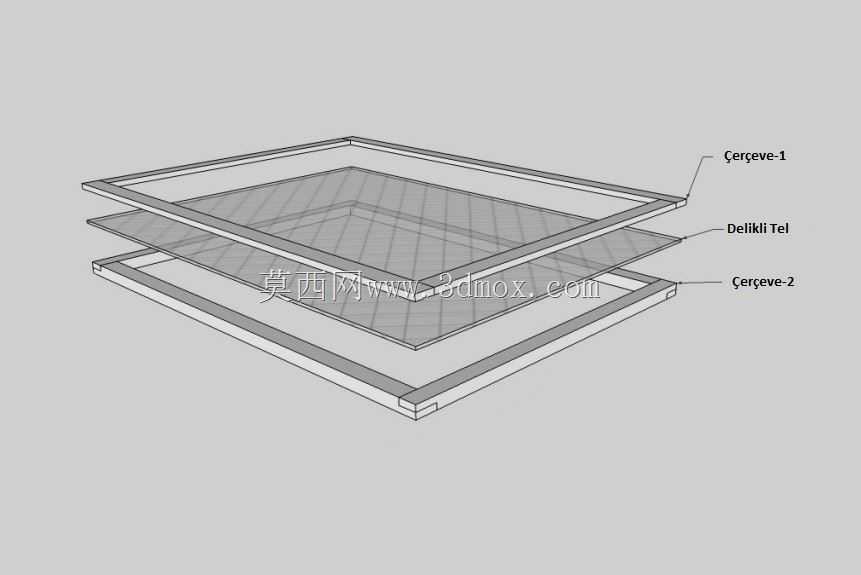

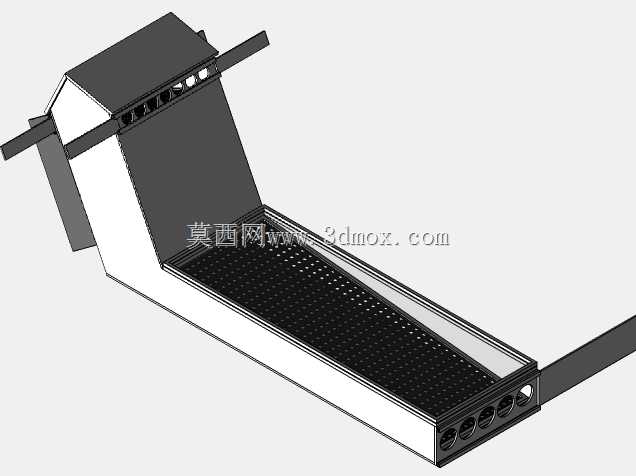

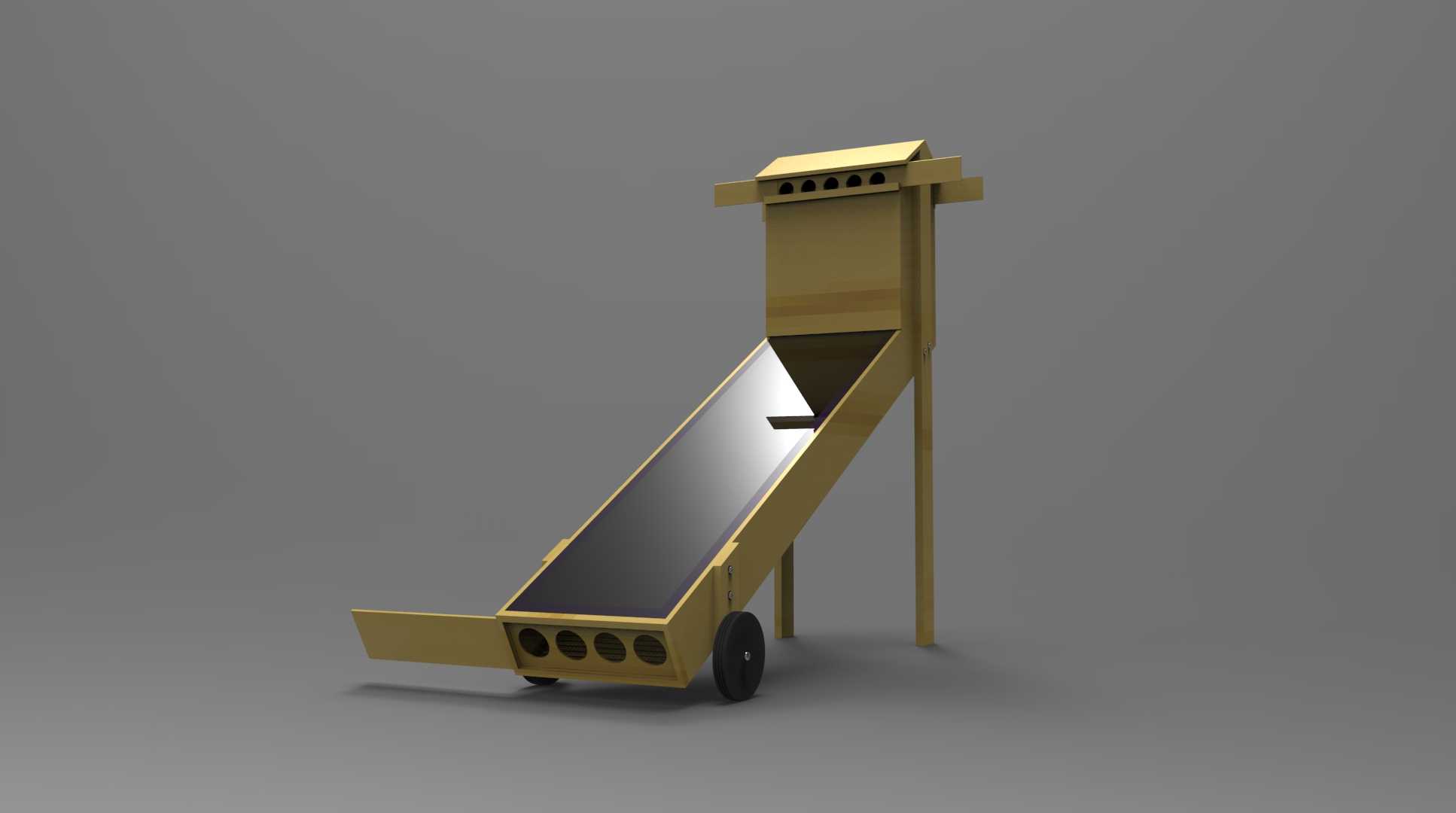

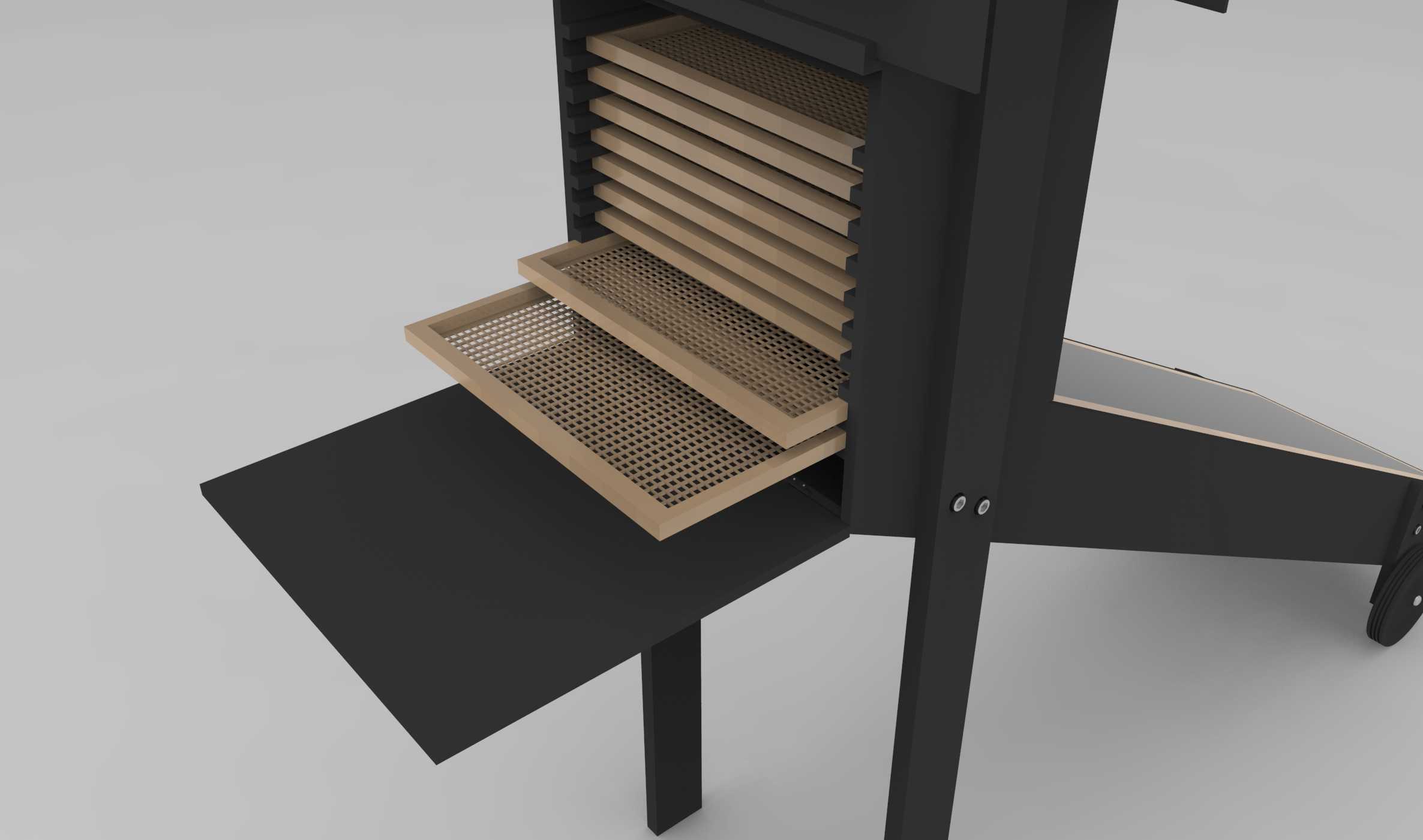

该设备主要面向小型农产品加工、农户自产食材处理、户外食品预处理等应用场景，可用于果蔬、菌菇、香草、谷物等多种食材的脱水干燥作业，替代传统自然晾晒模式，降低扬尘、虫蝇污染对食材品质的影响，同时无需接入市电即可运行，适配偏远缺电地区、户外临时加工点的使用需求。设备核心功能是依托太阳能集热结构产生干燥热风，让热风在封闭腔体内循环流过待处理食材，带走食材表面及内部的游离水分，实现食材的长期保存，相比电加热烘干设备可大幅降低运行能耗，相比露天晾晒能缩短干燥周期，提升成品的卫生等级。从功能特性来看，设备采用斜置集热面设计，集热板的倾斜角度适配中纬度地区的太阳高度角，可最大化接收太阳直射辐射，提升集热效率；集热腔与干燥腔采用一体化连通结构，减少热风输送过程中的热量损耗，干燥腔内部预留多层置物架安装位，可根据待处理食材的形态调整层间距，适配片状、块状、颗粒状等不同形态食材的摆放需求；设备底部配置单侧脚轮与支撑腿组合结构，单人即可推动设备转移位置，调整摆放朝向以追踪太阳方位，非作业时段可推移至库房存放，减少户外风化损耗。设计思路上，整体采用模块化拆分逻辑，集热模块、干燥腔体、支撑机架、移动轮组均可单独拆分加工与更换，降低后期维护成本；集热面边框采用折边密封结构，减少集热腔内的热量外泄，干燥腔的出料端设置倾斜导料槽，干燥完成后的食材可直接顺着导料槽滑出至接料容器，无需操作人员伸手进入高温腔体取料，提升操作安全性；支撑机架采用方管焊接结构，在保证结构强度的前提下尽可能压缩整体重量，避免设备过重导致移动困难。外形尺寸与安装边界方面，设备整体呈斜置梯台形态，斜置集热面的水平投影长度约1.8米，垂直高度约1.6米，干燥腔体的宽度约0.7米，单侧支撑腿向外延伸的稳定支撑宽度约0.9米，放置时仅需平整硬化地面即可，无需额外浇筑安装基础，设备周边预留0.5米以上的操作空间即可完成上料、取料、角度调整等操作，不会占用过多场地面积。
