立式支架式钓鱼渔轮精密结构设计

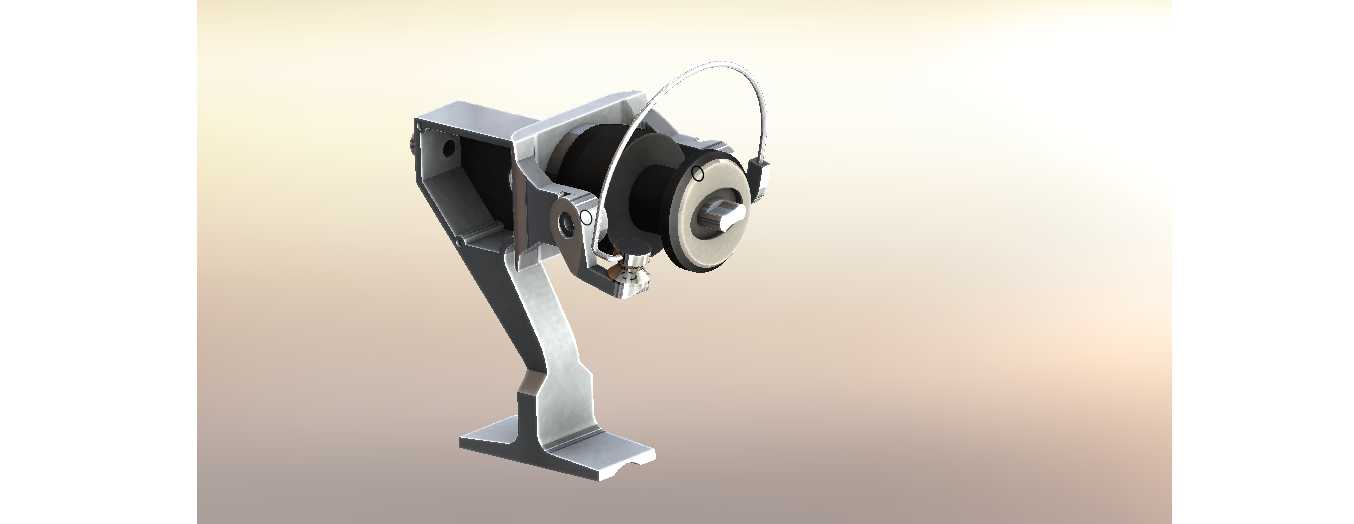

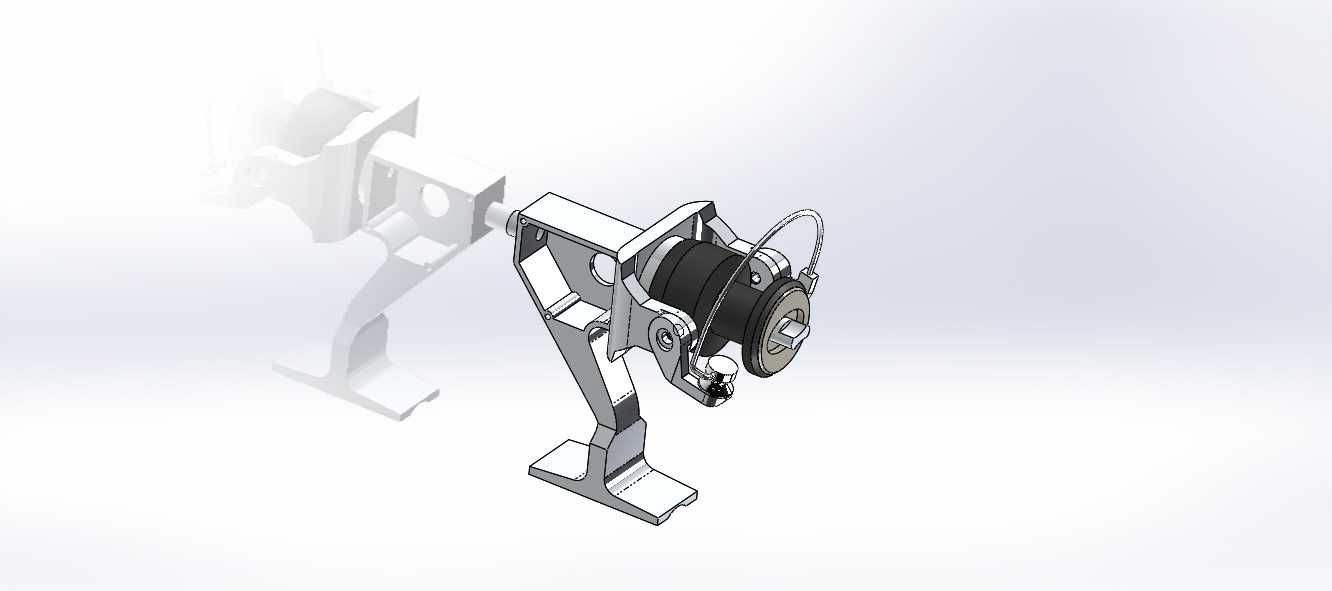

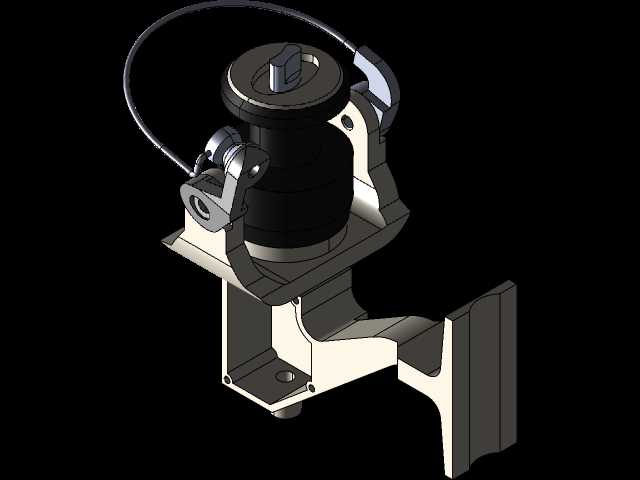

这款立式支架式渔轮是面向专业垂钓场景设计的核心渔具配件，主要应用于海钓、矶钓等需要稳定固定钓竿、精准控制鱼线收放的户外垂钓场景，可适配多种大钓力长节钓竿，帮助垂钓者在复杂水域环境下从容应对中鱼后的卸力、遛鱼操作，降低跑鱼概率，同时缓解长时间持竿的手部疲劳。从实际用途来看，该产品核心承担鱼线收纳、出线阻尼调节、钓竿支撑固定三大功能，既可以在抛投后稳定承托钓竿，解放垂钓者双手，也能在鱼咬钩触发线组动作时，通过自带的阻尼结构缓冲鱼的冲刺拉力，避免鱼线瞬间受力崩断，同时顺畅完成收线操作。在功能特性设计上，产品采用一体化L型金属支架作为承载主体，支架底部做了加宽梯形支撑脚，可平稳架设在钓箱、礁石、钓台等多种平面上，支架上部与绕线轮主体通过铰接结构连接，可根据钓位角度调整俯仰姿态，适配不同抛投方向的使用需求；绕线轮部分采用侧置摇臂结构，线杯外侧设置了可调节的卸力旋钮，能够根据目标鱼种的拉力值灵活调整出线阻力，线杯上方搭配弧形金属导线规，抛投时可减少鱼线与结构件的摩擦，降低风阻对抛投距离的影响，同时避免鱼线乱线、卡线。设计思路上，整体遵循轻量化与高强度平衡的原则，支架主体采用薄壁镂空的金属结构设计，在保证结构抗扭、抗弯强度的前提下尽可能降低自身重量，避免长时间架设给钓位带来额外负重；各转动配合部位预留了合理的装配间隙，既保证摇臂、导线规转动顺畅无卡顿，也能避免户外沙尘、水渍进入配合缝隙造成卡滞，所有外露棱边都做了圆弧倒角处理，避免操作时划伤钓线或者垂钓者手部。从安装边界来看，支架底部支撑脚的横向跨度适配常规钓箱配件的安装卡槽尺寸，无需额外改装即可快速固定，绕线轮的中心高度与常规钓竿的轮座位置高度匹配，安装后钓竿可保持水平或微仰的舒适作钓角度，整体结构的外轮廓无突出尖锐部件，收纳时可将摇臂折叠贴合支架侧面，缩小收纳体积，方便放入钓包携带。
