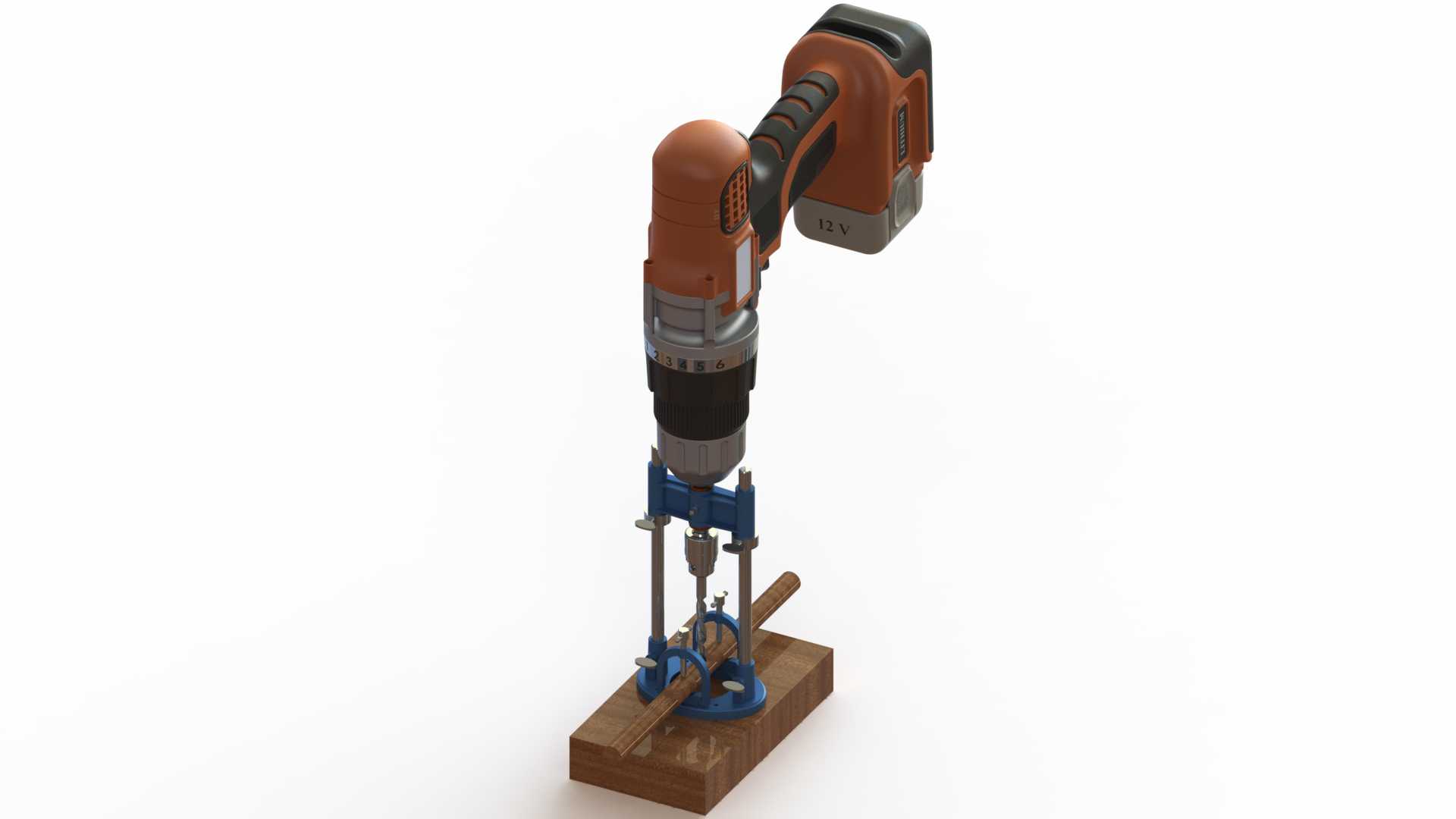

便携式手电钻配套精准钻孔导向装置

这款钻孔导向装置是搭配便携式充电手电钻使用的高精度钻孔辅助工装，主要面向五金加工、家装施工、木工制作、小型金属构件加工等场景下的精准钻孔需求，解决手持电钻作业时容易出现的孔位偏移、钻孔倾斜、入钻打滑等常见问题，大幅降低手持钻孔的操作难度，提升成孔精度与作业效率。在实际作业场景中，无论是木质构件的垂直打孔、金属型材的定位钻孔，还是家装环节的五金件安装钻孔，这款导向装置都能为手电钻提供稳定的垂直导向支撑，无需额外搭建复杂的定位工装，即可保证钻孔的垂直度与孔位精度，尤其适合现场流动作业、不便于携带大型台钻的施工场景，能有效减少因钻孔偏斜导致的工件报废、安装错位等问题。从功能特性来看，该装置采用底座夹持式定位结构，底部的木质基座搭配可调节的夹持组件，能够适配不同宽度的条形工件、平板工件的装夹固定，导向部分的双导柱结构可以为电钻提供稳定的垂直滑动行程，保证钻头进给过程中始终与工件表面保持垂直，避免手持作业时的晃动偏斜；装置顶部的连接结构可以牢固卡接不同规格的充电式手电钻，适配市面主流的锂电钻机身尺寸，拆装便捷，不需要额外的转接配件即可快速完成电钻与导向装置的组装。在设计思路上，这款导向装置充分考虑了手持作业的便携性与实用性，整体结构紧凑，没有冗余的复杂部件，所有受力部件都采用金属材质制作，保证长期使用的结构强度与导向精度，夹持结构采用快调式设计，不需要额外工具即可快速完成工件的装夹与拆卸，导柱与滑套之间采用低摩擦配合，保证电钻进给过程顺畅无卡滞，同时装置的重心经过优化，安装电钻后整体重心落在底座中心位置，作业时不会出现侧翻歪斜的情况。从安装边界与尺寸适配来看，该装置的底座预留了足够的工件放置空间，可夹持厚度在50mm以内的平板或条形工件，导向行程可满足最大100mm深度的钻孔需求，整体外形尺寸小巧，可随工具箱一同携带，不会占用过多的收纳空间，适配的钻头直径覆盖常规家装、五金加工常用的3mm到13mm规格，能够满足绝大多数日常钻孔作业的使用需求，不需要额外更换配件即可完成不同孔径的钻孔导向作业。
