T21型可转动球铰式管道支撑支座

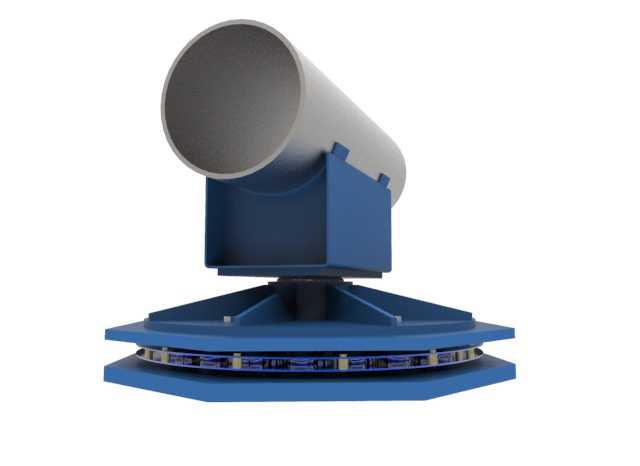

这款T21型管道支撑支座主要应用于长距离工业输送管线、热力管网、化工工艺管道以及大型厂区公用工程管道的布设场景中，核心作用是承载管道自身重量与管内介质重量，同时补偿管道因热胀冷缩、设备运行振动、基础沉降带来的位移与角度偏差，避免管道局部应力集中造成焊缝开裂、管道变形甚至介质泄漏等安全隐患，在高温蒸汽管线、浆液输送管线、大口径给排水管线的安装场景中适配性极强。该支座采用球铰式转动结构设计，底部为八角形双层安装底座，底座中间设置环形回转支撑结构，可实现水平方向360度自由回转，上部的管托承托结构与底座之间通过球铰连接，可实现一定角度的俯仰与侧倾调整，能够适配管道安装时的角度偏差，同时在管道运行产生热位移时，可跟随管道的位移方向灵活转动，不会对管道产生额外的约束应力。上部管托采用半包式承托结构，与管道外壁的贴合弧度经过精准匹配，可保证管道受力均匀，避免局部压强过大造成管道外壁压损，管托与底座的连接部位设置加强筋结构，提升整体承载能力，可适配大口径、大重量的工业管道安装需求。在设计过程中，首先根据管道的公称直径、单位长度重量、介质运行温度、预设位移量确定支座的额定承载载荷，再结合管线的走向与补偿器的布置位置，确定支座的转动角度范围与回转阻尼参数，底座的安装孔位按照通用管道支吊架安装规范进行布设，可直接与预制的混凝土支墩或钢结构支架进行装配，无需额外进行打孔适配。该支座的安装边界需预留足够的水平回转空间，避免周边结构件阻碍支座的转动动作，上部管托的内径与适配管道外径保持一致，安装时可在管托与管道之间增设隔热垫层或减震垫层，进一步适配热力管道或振动较大的工艺管道使用需求，底座的双层结构设计既提升了整体的结构稳定性，也为回转支撑结构提供了充足的安装空间，整体结构紧凑，承载能力强，转动灵活，能够有效提升管道系统运行的安全性与稳定性，降低管线运维过程中的故障概率。
