T20型双抱箍式管道支撑支座结构

该支撑结构主要应用于工业厂区工艺管线、市政热力输送管网、化工流体输送系统、建筑给排水及暖通空调管线的布设场景中，主要承担大口径圆形管道的承重托举、位移约束作用，可在管线运行过程中抵消管道因介质温度变化产生的轴向伸缩位移、缓冲管线内部流体流动带来的振动载荷，避免管道因自重下沉、外力扰动出现接口错位、焊缝开裂、管线变形等问题，保障长距离管线布设的结构稳定性与运行安全性。

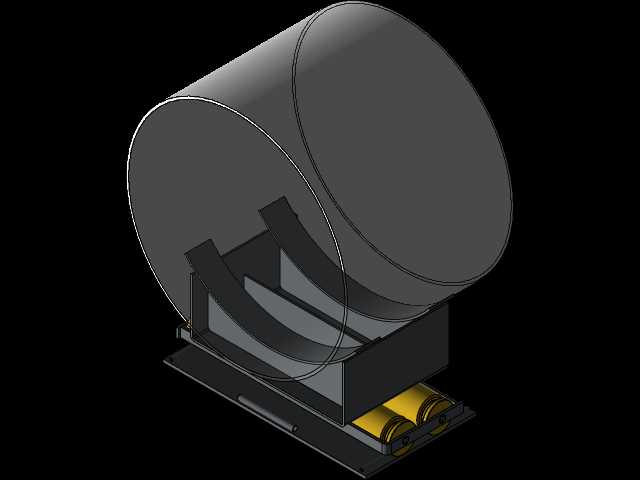

产品整体采用下半圆弧托举配合双侧限位的结构形式，上部为与管道外径完全贴合的大直径弧形承托面，接触区域做了圆弧过渡处理，可均匀分散管道传递的竖向载荷，避免局部应力集中造成管道外壁压损；下部支撑座采用箱型焊接结构，具备足够的结构刚度与抗形变能力，可承载大口径满管状态下的总重量；底部设置带可调锁紧组件的滑动底板，可在安装阶段根据管线实际布设位置微调支座的横向、轴向位置，降低现场安装的对位难度，安装完成后锁紧固定组件即可实现支座与基础的刚性连接，同时预留的微量滑动间隙可适配管线运行过程中的小幅热胀冷缩位移，避免应力集中对管线或支座造成结构性损伤。

设计过程中首先根据适配管道的公称外径确定上部弧形承托面的曲率半径，保证承托面与管道外壁的贴合面积达到管道外圆周面的三分之一以上，确保载荷均匀传递；支撑座的竖向高度根据管线布设的设计标高确定，预留出管线保温层、防腐层的安装空间，避免支座结构挤压管线外防护层；底部安装底板的尺寸根据基础预埋件的布设间距设计，安装孔位采用长圆孔形式，适配现场安装的位置偏差，降低施工对位难度；双侧的限位挡边高度经过力学核算，既能够限制管道的横向位移，又不会遮挡管道外壁的防腐施工、后期检测维护操作空间。整体结构无复杂异形构件，所有板材、型材均采用常规工程材料，加工工艺成熟，现场安装无需特殊工装，可有效降低管线支撑系统的施工与后期维护成本。
