T18型滑动式管道固定支撑托架

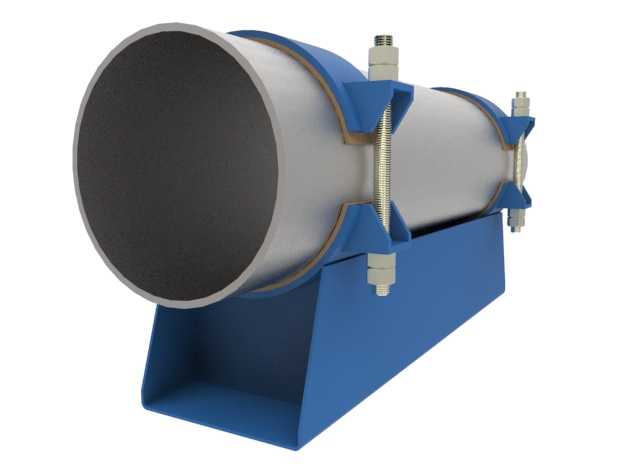

这款T18型滑动式管道支撑托架，主要应用于石油化工、市政给排水、暖通空调、工业动力管线等场景的架空管道敷设作业中，可适配不同输送介质的金属管道安装需求，既能够承担管道自身重量与管内介质的竖向荷载，也可适配管道因温度变化产生的轴向微量位移，避免管道应力集中对管线接口、连接设备造成拉扯损伤，是长距离管线布设中不可或缺的支撑构件。该托架整体采用分体式组合结构，下部为一体弯折成型的鞍式支撑底座，底座底面为平整安装面，可通过焊接或螺栓紧固的方式固定在管线支墩、钢结构横梁等安装基础上，底座上部的弧形承托面与管道外壁弧度完全匹配，可均匀分散管道传导的竖向压力，避免局部应力过大造成管道外壁变形。上部的抱箍结构采用对称分瓣式设计，抱箍内侧贴合管道外壁的位置预留有缓冲垫层安装位，可根据管道防腐、减震需求加装橡胶或绝缘垫层，既能够避免抱箍与管道直接接触造成的电化学腐蚀，也可吸收管线运行过程中产生的微幅振动，降低管线运行的噪音传递。抱箍两侧通过加长全螺纹螺栓组件实现锁紧固定，螺栓配套有防松垫圈与双螺母结构，可在长期振动工况下保持锁紧力稳定，避免抱箍松动造成管道移位。在设计过程中，该托架充分考虑了现场安装的适配性，抱箍的锁紧行程预留了足够的调节余量，可适配一定外径公差范围内的同规格管道，降低现场安装的适配难度；底座的安装边界根据常规管线支墩的布设尺寸做了优化，安装孔位的间距符合通用管线支撑的布设规范，可直接替换同规格的传统焊接式管托，无需对原有安装基础做额外改造。同时该结构的滑动接触面做了低摩擦处理，管道产生热胀冷缩位移时，可沿托架轴向顺畅滑动，不会出现卡涩问题，有效释放管线的轴向应力，保障长距离管线的长期运行稳定性。该类托架的尺寸规格覆盖常规工业与民用管线的常用管径范围，安装时无需复杂的现场加工工序，仅需将底座固定在安装基础上，放置管道后扣合抱箍、锁紧螺栓即可完成安装，可大幅缩短管线施工的现场作业周期，降低高空作业的施工难度与安全风险。
