PC侧装式涡轮离心系统排风机结构设计

这款侧装式涡轮离心排风机，主要面向台式计算机机箱、紧凑型工控机柜、嵌入式工业计算终端这类对内部空间利用率要求较高的电子设备散热场景，核心作用是通过定向气流组织带走设备内部CPU、显卡、供电模块等发热元件累积的热量，避免元器件因长期工作在高温阈值下出现性能降频、寿命衰减甚至硬件损坏的问题，是小空间密闭电子设备主动散热体系里的核心鼓风部件。

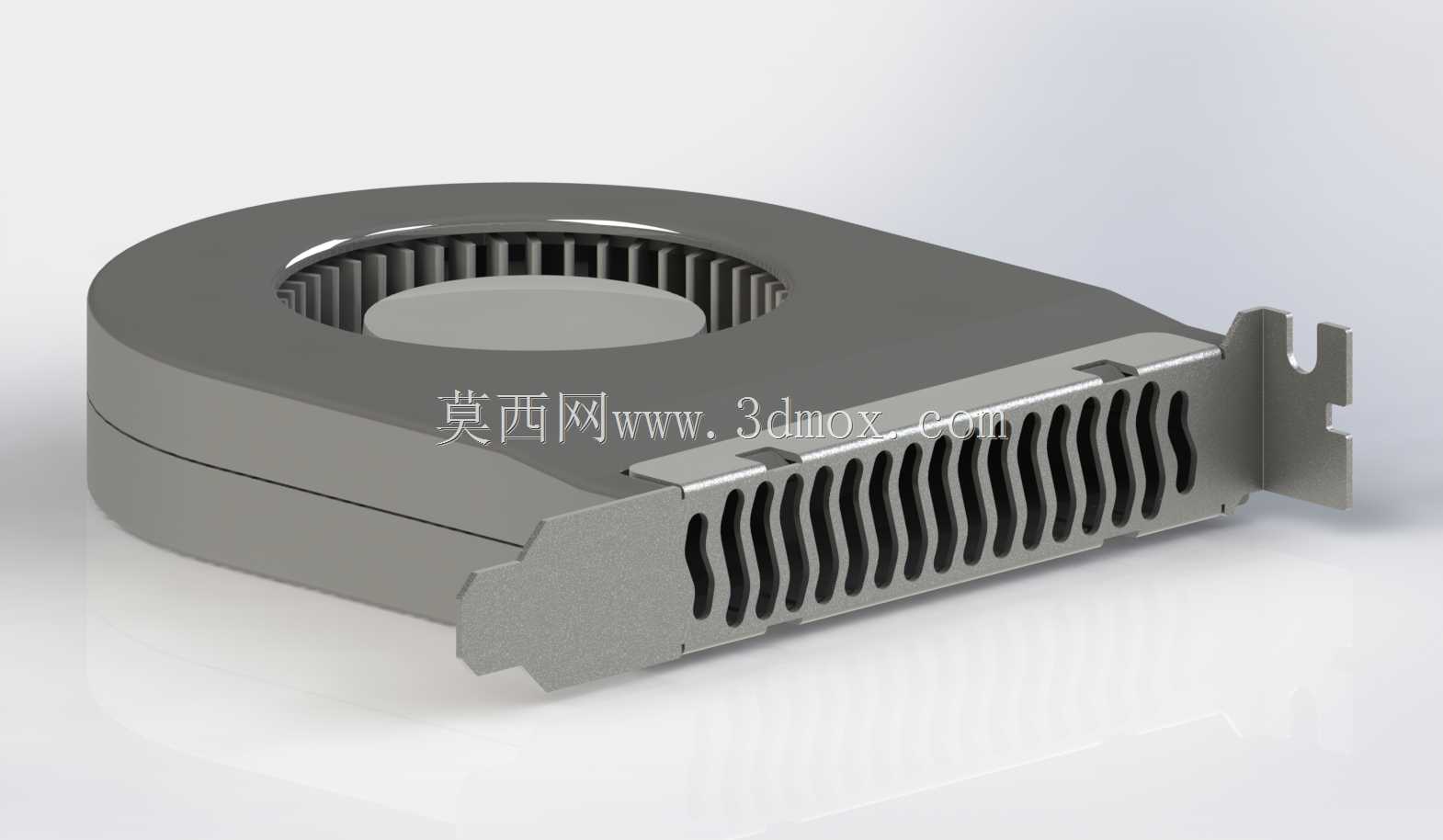

从实际功能特性来看，这款风机采用离心式鼓风结构，和传统轴流风扇直吹的气流走向不同，它可以将轴向吸入的空气通过涡轮叶轮的离心作用，从侧面的格栅出风口定向加压送出，能够在有限的安装空间内形成更高的风压，更适合搭配机箱内部的导风通道使用，把气流精准引导到核心发热区域，避免气流在密闭机箱内乱流形成散热死角。风机出风口采用等距排布的波浪形格栅设计，既可以对出风气流做初步的整流梳理，减少气流穿过格栅时产生的紊流噪音，也能阻挡外部异物直接接触高速转动的叶轮，提升日常使用的安全性。

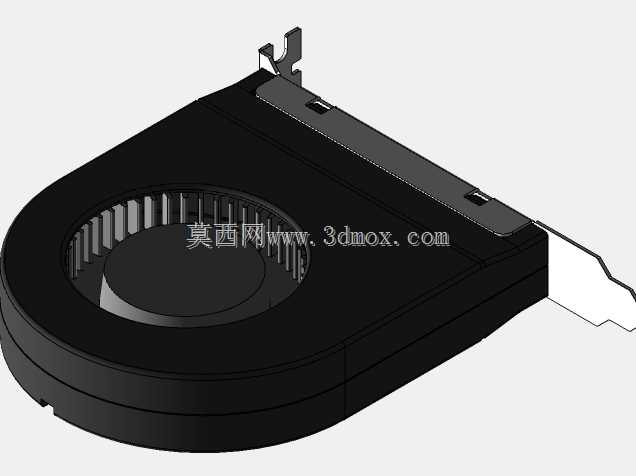

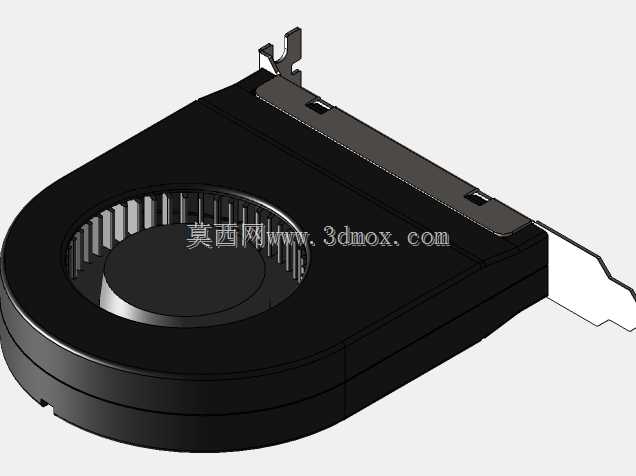

在设计思路上，这款风机充分考虑了PC机箱的安装兼容性，整体采用扁平式的蜗壳造型，厚度控制完全适配标准PCI扩展槽的安装位高度，可以直接固定在机箱后置的PCI挡板位置，不需要额外占用机箱内部的风扇安装位，对于内部空间紧凑的小尺寸ITX机箱、多显卡扩展的工作站机箱来说，能够在不牺牲扩展能力的前提下额外增加主动排风能力。安装端采用带固定缺口的金属挡板设计，和标准PCI扩展卡的安装结构完全一致，用户不需要额外改造机箱结构，就可以像安装普通扩展卡一样完成风机的固定，安装边界完全遵循通用PC机箱的扩展位尺寸规范，不会和机箱内的显卡、内存、供电线材等部件产生安装干涉。

在细节设计上，风机的蜗壳采用流线型的过渡曲面，从叶轮腔到出风口的流道做了平滑收窄处理，能够减少气流在流道内的沿程阻力损失，提升鼓风效率的同时降低气流摩擦产生的工作噪音。供电接口采用早期PC设备通用的大4D电源插座设计，可以直接对接台式机标准ATX电源的外围供电输出，不需要额外的转接线材，接线逻辑简单可靠，能够支持12V直流供电下稳定持续工作，在额定工况下可以输出足够的风量满足机箱整体的换气需求，帮助构建机箱内部合理的正负压散热环境，避免灰尘通过机箱缝隙无序进入内部堆积在元器件表面。
