220V16A三芯工业公头连接器结构设计

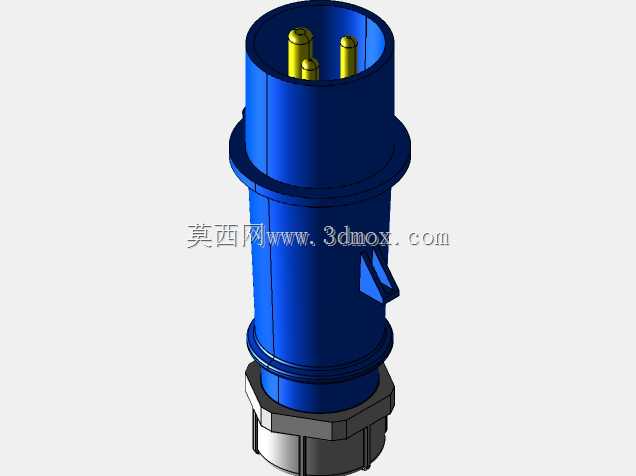

　　在户外施工临时供电、展会舞台配电、工业生产线工位供电这类场景里，经常会遇到线缆拖拽、液体泼溅、频繁插拔的工况，普通民用插头的接触可靠性、防护能力完全达不到使用要求，这类2P+PE结构的工业公插头就是针对这类场景开发的接插部件。从结构设计上看，这款插头采用三芯插针布局，其中较粗的插针对应PE保护接地极，另外两根等径插针对应火线与零线极，插针根部做了台阶限位，插入配套母座时可以保证极位完全对准，不会出现错插导致的短路风险，插针采用铜基镀镍处理，既保证导电接触的低电阻特性，也能在潮湿工况下避免氧化层增厚导致的接触发热问题。外壳采用通体蓝色阻燃PA材质，一方面蓝色是220V电压等级的工业连接器标准识别色，

　　现场运维人员可以快速通过外壳颜色区分电压等级，避免不同电压回路混插引发的设备烧毁事故，另一方面PA材质的抗冲击、耐油污特性可以适配车间、工地的复杂使用环境，即使被工具磕碰、被少量机油泼溅也不会出现壳体开裂、材质脆化的问题。插头尾部设计了六角锁紧的电缆固定结构，线缆穿入后通过旋紧尾部压盖，可以将线缆外护套牢牢压紧，一方面可以承受线缆拖拽时的拉力，避免线缆芯线与插针的焊接部位被拉脱导致断路，另一方面配合壳体的密封圈结构，可以达到IP44以上的防护等级，防止飞溅的水滴、灰尘进入插合部位引发绝缘故障。插合端的外圈做了导向键槽结构，和对应母座插合时只有对准键位才能完全插入，既可以避免极位错配，也能在插合后通过母座的卡扣锁定，

　　防止设备运行过程中受线缆拉力导致插头松脱断电。从安装边界来看，这款插头适配常规3*2.5平方毫米的橡套软电缆，尾部压盖的锁紧范围可以覆盖外径8-12mm的线缆，整体外径最大处为中部的法兰凸台，直径约65mm，插合端长度约42mm，安装时需要在设备端预留至少70mm的径向操作空间，方便插拔时手部施力，插针的伸出长度做了差异化设计，接地极插针比相线、零线插针长出3mm，保证插入时接地极先接通，拔出时接地极最后断开，即使设备出现漏电情况，在插拔的全过程中接地保护都处于连通状态，保障操作人员的人身安全。在实际建模过程中，需要重点关注插针的同轴度公差，三根插针的轴线平行度需要控制在0.1mm以内，否则插入母座时会出现卡滞、插不到位的问题，

　　壳体的分模线设置在中部法兰位置，避免分模线出现在插合配合面影响密封性能，尾部的电缆压盖内部设计了多道环形防滑筋，压紧时可以咬入线缆外护套，提升抗拉脱的能力。这类插头在实际使用中通常和对应的暗装、明装工业插座配套使用，也可以和连接器母头对接组成线缆延长组件，在临时供电场景下可以快速搭建供电路径，不需要做复杂的接线操作，插合到位后即可形成可靠的供电连接，相比传统的接线端子连接方式，大幅提升了现场配电的效率，也降低了非专业人员接线导致的接反、虚接风险。
