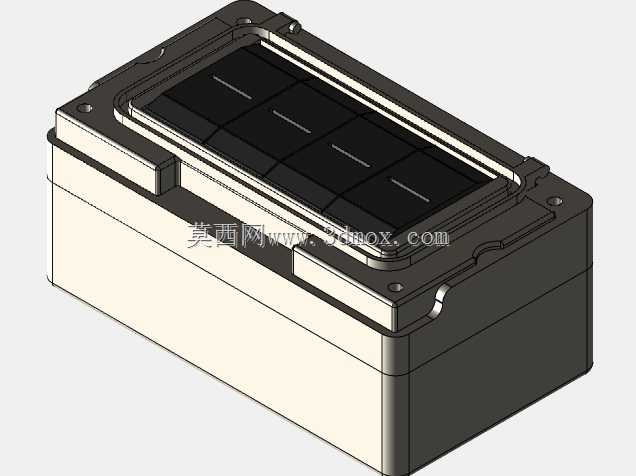

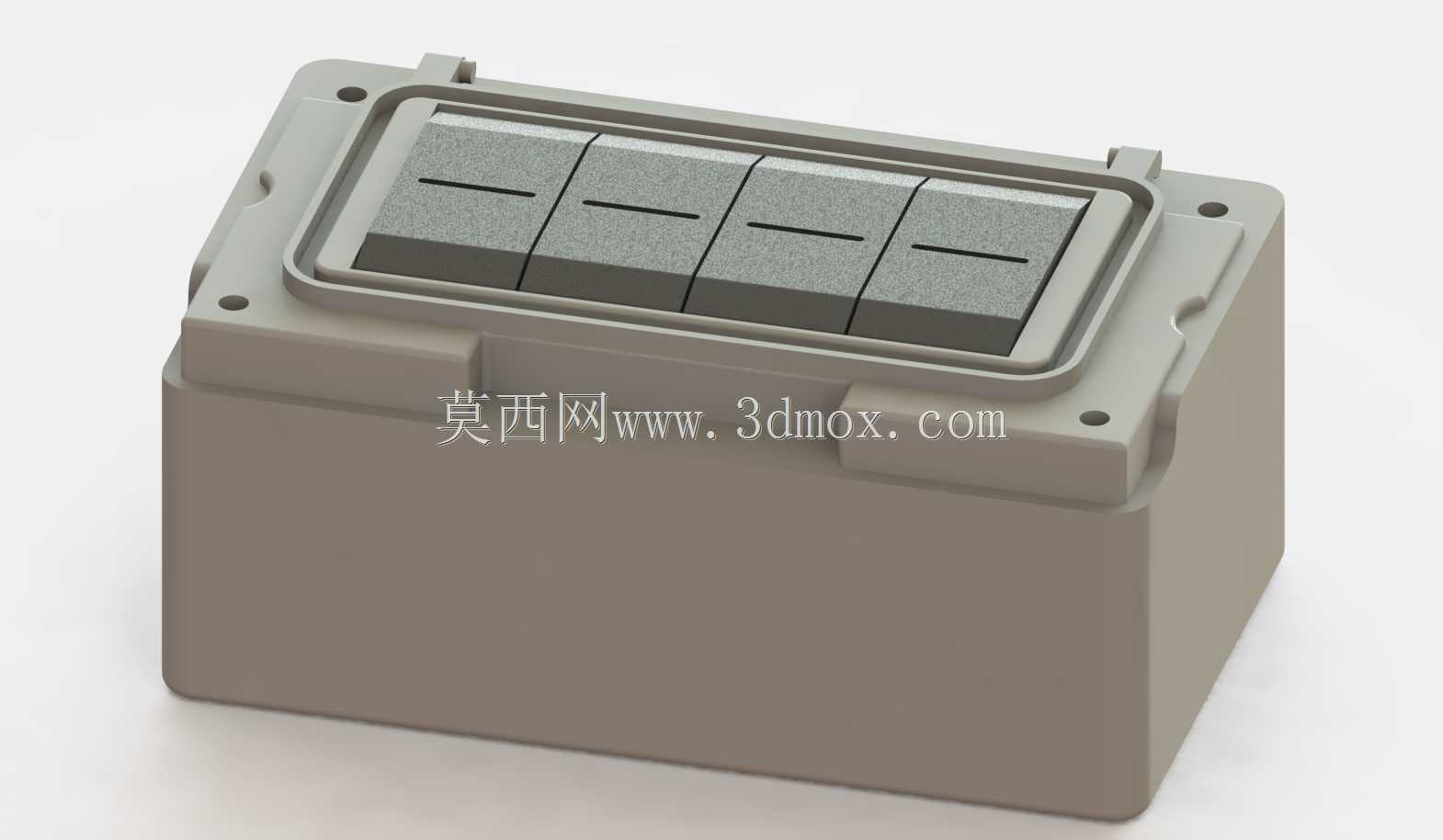

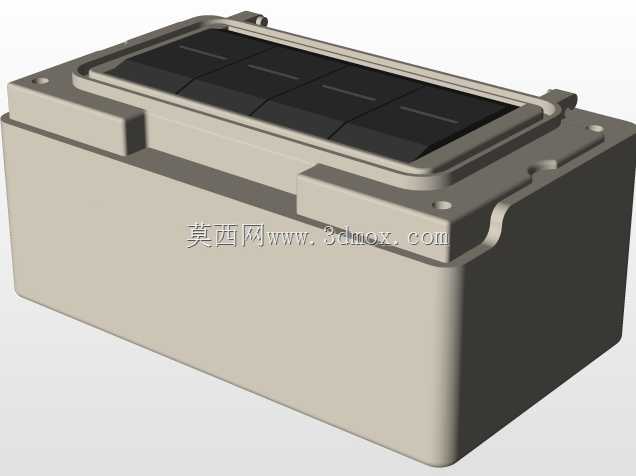

带四组按键的嵌入式控制箱体结构

　　这款带四组按键的嵌入式控制箱体，最初是为商用家具配套的电控操作单元设计，常见于办公智能隔断、电动储物柜组、实验室操作台的侧边控制区域，安装时直接嵌入家具预留的开孔位，外露面与家具表面齐平，不会突出磕碰，适配18-25mm厚度的各类板材安装场景。从结构设计来看，箱体整体采用矩形圆角造型，侧壁做了均匀的拔模斜度，既方便注塑生产时的脱模，也能在嵌入安装时起到导向作用，侧壁预留的安装孔位可通过自攻螺丝与家具内部的衬板固定，避免长期使用出现松动移位。顶部的按键区域做了下沉式的围边设计，围边高出按键表面2mm左右，能在日常使用中避免外物直接磕碰按键，同时围边与按键之间预留了均匀的装配间隙，既保证按键按压时无卡滞，也能阻挡日常的灰尘、

　　泼溅的液体进入箱体内部，适配室内常规使用场景的防护需求。四枚按键采用等距排布的设计，单枚按键的按压行程设计在1.2-1.5mm区间，按压力度控制在3-5N，符合日常操作的触感反馈，按键表面做了细微的磨砂纹理，避免手指操作时打滑，相邻按键之间的分隔筋高度与按键表面齐平，能有效防止误触，操作时手指可以清晰感知按键边界，即使盲操作也能准确区分不同按键对应的功能。箱体内部的腔体做了规整的空间划分，按键下方预留了PCB板安装位，四周设计了定位柱与螺丝柱，可直接固定常规尺寸的控制电路板，腔体侧壁预留了走线槽位，方便内部线束与家具内部的电控模块连接，腔体深度经过优化，在容纳电路板与接线端子的前提下，尽可能压缩整体厚度，

　　减少对家具内部储物空间的占用。从安装边界来看，箱体嵌入部分的外形尺寸公差控制在±0.1mm，安装时只需要在家具板材上开出对应尺寸的矩形开孔，将箱体推入后通过侧边的固定孔锁紧即可，不需要额外的装饰盖板，外露的围边可以直接遮盖开孔的裁切毛边，降低现场安装的加工精度要求。按键面板与箱体主体采用卡扣式装配结构，后期维护时不需要将整个箱体从家具上拆下，只需要撬开顶部的按键面板即可更换内部的按键或者电路板，大幅降低后期运维的拆装难度。在实际应用中，这类控制箱体可以根据需求匹配不同的功能定义，四枚按键可分别对应电动家具的升降、开合、锁定、复位等不同操作，也可根据场景需求替换为带指示灯的按键版本，箱体的材质选用常规的ABS工程塑料，

　　表面做细晒纹处理，耐刮擦且不易留指纹，可适配多数办公、民用家具的外观质感，不需要额外做表面喷涂处理就能满足多数场景的外观要求。结构设计阶段还考虑了长期使用的耐久性，按键的铰接位置做了加厚处理，反复按压的寿命可满足日常使用十万次以上的要求，箱体的边角位置都做了圆角过渡，避免安装或者运输过程中出现应力集中导致的开裂问题，整体壁厚控制在2mm左右，既保证足够的结构强度，也能控制材料成本，适合批量生产应用。
