CEE规格三芯工业暗装插座结构设计

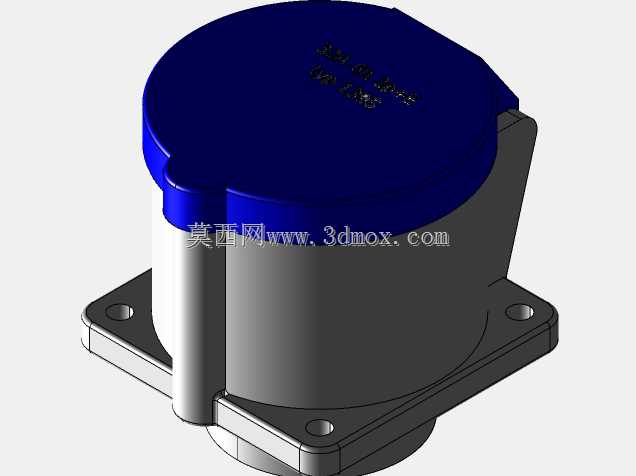

　　这款三芯工业插座的建模完全围绕户外临时配电、工业设备接驳的实际使用需求展开，日常在施工现场临时用电接驳、生产车间固定工位供电、户外展会临时供电、港口码头设备接电场景中都能见到这类器件的身影，核心作用是为额定电压230V、额定电流32A的单相用电设备提供可靠的电源接驳接口，相比普通民用插座，它的防护等级、接触可靠性、抗机械冲击能力都有更高的设计要求。从结构设计逻辑来看，这款插座采用法兰式暗装安装结构，底座带四个对称布置的安装固定孔，安装时可以直接嵌入设备面板或者预制的配电墙体开孔内，通过法兰面的四个孔位用螺栓完成固定，安装完成后仅插座主体的操作面外露，既可以减少外部磕碰对插座本体的损伤，也能让安装面整体更整洁。

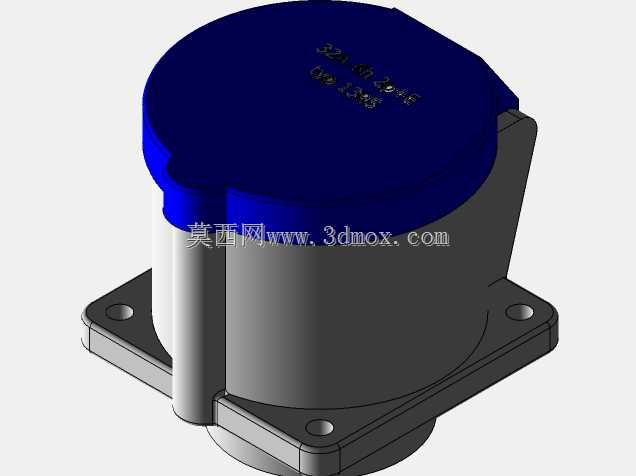

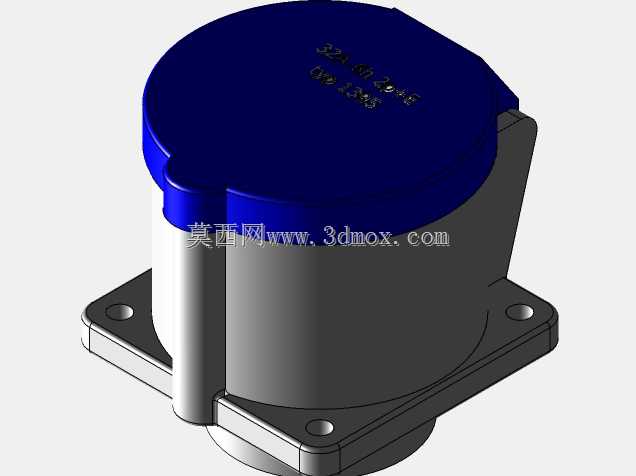

　　插座上盖采用深蓝色阻燃绝缘材质，和底座的浅灰色绝缘基座形成明确的视觉区分，上盖和基座之间采用卡扣加定位凸台的配合结构，日常非插合状态下上盖可以完全覆盖插合腔，避免灰尘、飞溅的液体直接进入插合内部造成绝缘故障，上盖表面模压的参数标识直接和壳体一体成型，长期户外使用也不会出现标识磨损脱落的问题。内部插合腔体的设计完全遵循CEE标准的接插件尺寸规范，三个插套分别对应相线、零线、保护接地极，其中接地极的位置做了错位防呆设计，从根源上避免插头插反造成的相序错误或者接地失效问题，插套部分采用高弹性铜材做基底，表面做镀锡处理，既可以保证插合时的接触压力足够，降低接触电阻避免大电流工况下的接头发热，也能提升铜件的抗氧化能力，

　　延长潮湿工况下的使用寿命。基座部分的结构设计做了多道加强筋处理，在安装法兰和主体腔体的连接位置、插套固定的安装柱位置都布置了径向和轴向的加强筋，既可以减少塑料成型时的缩痕问题，也能提升整体壳体的抗冲击能力，即使受到外部意外撞击也不容易出现壳体开裂的问题。进线端采用内螺纹接口设计，安装时可以直接和带外螺纹的电缆防水格兰头配合，锁紧之后可以实现进线位置的IP67级防护，避免液体顺着电缆缝隙进入插座内部，接线腔内部预留了足够的接线空间，32A规格对应的6平方毫米多股铜芯电缆可以轻松完成端头压接和接线端子固定，腔体内的接线柱位置做了隔筋设计，不同极性的接线端之间通过绝缘筋完全隔开，避免接线过程中铜丝外露造成的极间短路问题。

　　从安装边界尺寸来看，这款插座的法兰安装孔距按照标准工业接插件的通用尺寸设计，可以直接替换同规格的其他品牌同参数插座，不需要重新在安装面板上开孔，法兰面和安装面接触的位置预留了密封胶圈的安装槽，安装时配套橡胶密封圈可以实现法兰面和安装面板之间的密封，防止面板背面的潮气或者液体从安装缝隙渗入。插合面的导向槽设计做了大角度导入结构，插头对接时不需要完全精准对位，顺着导向槽的斜面就可以顺利滑入插合位置，降低现场操作人员的对接难度，插合到位后插座和插头之间的卡扣结构可以自动锁止，避免设备移动过程中电缆拉扯造成插头意外脱落，断电拆卸时只需要按压插头的解锁卡扣就可以顺利拔出，操作力度符合现场单手操作的人机工程要求。在建模过程中，所有配合尺寸都严格按照对应规格工业接插件的公差要求设定，插合面的配合间隙、上盖和基座的扣合量、安装孔的位置度公差都完全匹配实际量产零件的加工精度要求，不管是用来做配电设备的布局干涉检查，还是做现场安装的施工模拟，都可以直接调用这个模型完成整体装配验证，不需要再对模型的尺寸做二次修正。
