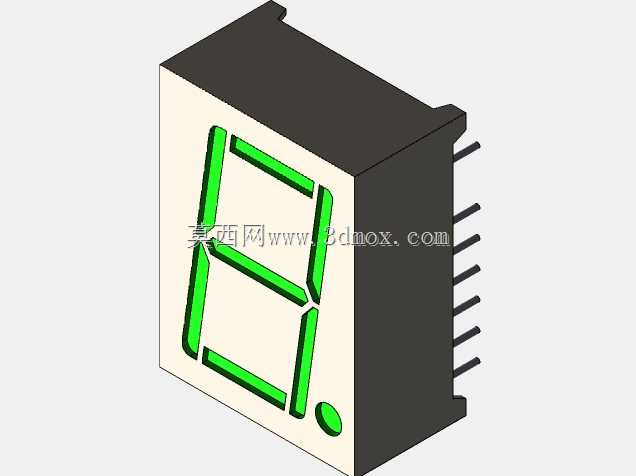

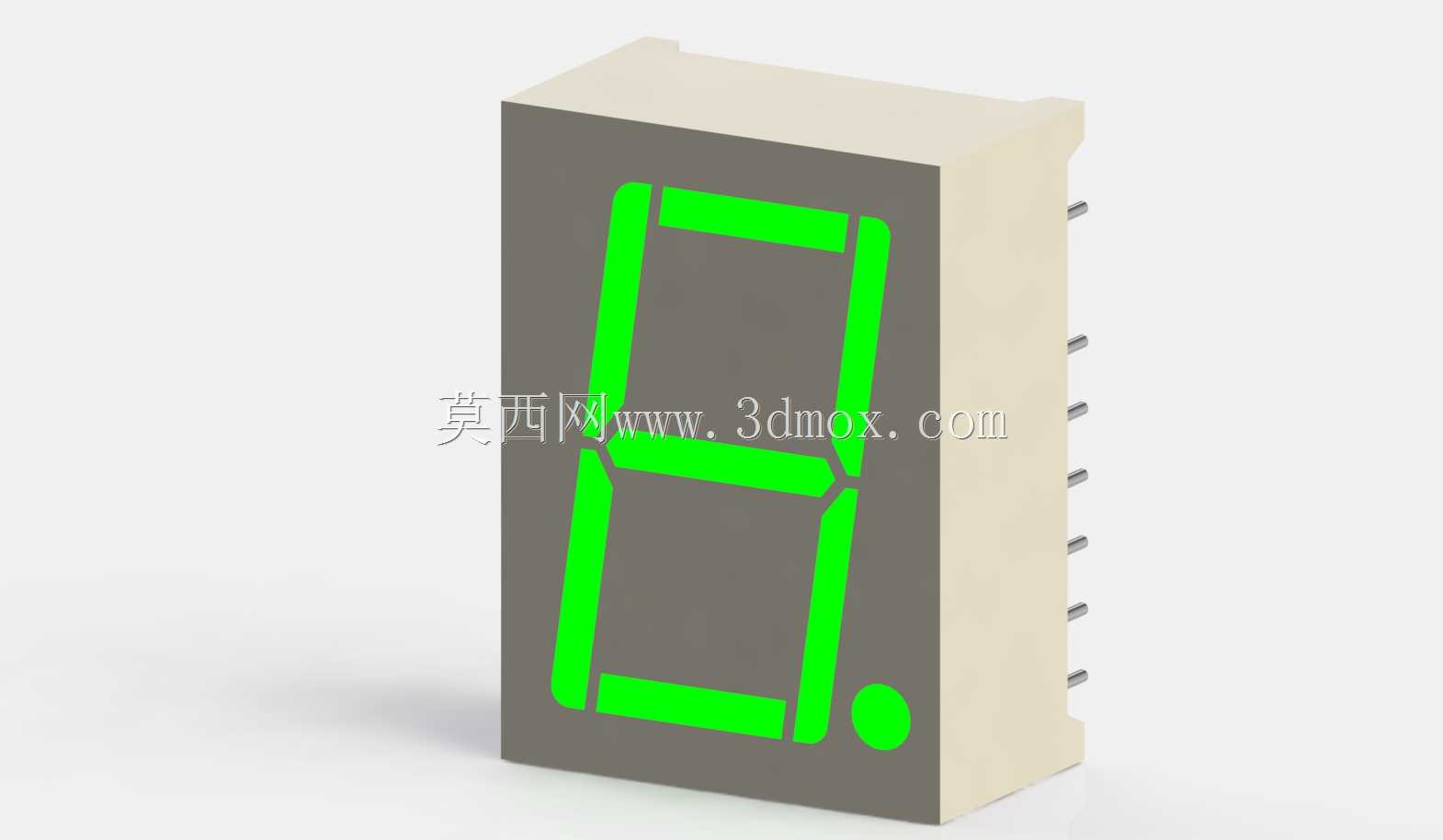

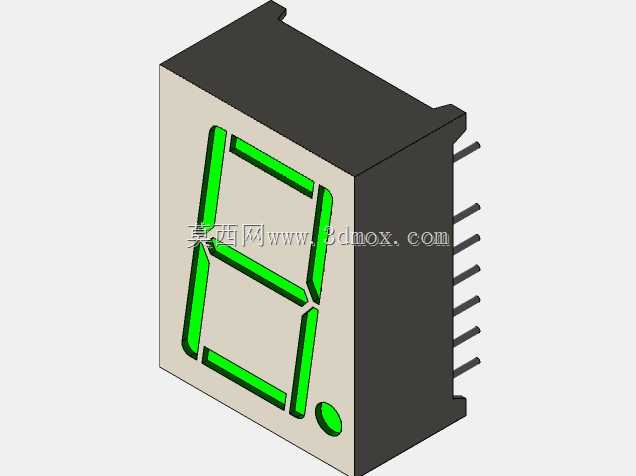

一位共阳绿色高亮单八段数码显示管

　　做设备面板显示选型的时候，最先要卡的就是安装边界，这款0.8英寸规格的一位数码管，本体采用米白色阻燃PPO塑壳封装，正面显示区域覆灰色哑光滤光面，发光段采用高对比度绿色荧光粉封装，点亮后段码边缘无明显溢光，在车间常规照明环境下3米视距内可清晰识别显示内容，不会因为环境光反射出现读值偏差。侧面引出的直插式引脚按标准2.54mm间距排布，引脚共10个，分别对应7个段码引脚、1个小数点引脚与2个公共端引脚，兼容常规波峰焊与手工焊接工艺，引脚采用镀锡铜基材，过波峰焊温度260℃时长3秒内不会出现镀层脱落、塑壳变形的问题。

　　从实际应用场景来看，这类一位数码管多用于小型控制设备的单参数数值显示，比如小型温控器的温度个位显示、计数器的单路计数显示、设备状态码的数字提示、电源模块的电压电流档位显示，也可多颗拼接组成多位显示阵列，用于小型冲床的计数面板、小型输送线的速度显示面板、测试治具的结果提示位。设计的时候要注意，这款数码管的塑壳侧边带有定位凸台，PCB开孔时要对应开出定位缺口，避免焊接后出现本体歪斜，导致面板装配时显示窗口与数码管显示区对位偏移。

　　段码设计上采用标准七段加独立小数点的布局，段码宽度均匀，段与段之间的遮光槽深度足够，相邻段点亮时不会出现串光问题，小数点位于显示区域右下角，尺寸与段码宽度匹配，点亮后不会出现亮度不均的情况。公共端引脚在塑壳内部做了加宽导电处理，大电流驱动下不会出现引脚发热导致的塑壳软化问题，常规工作电流下每个段码的工作电压在2.0-2.4V之间，匹配常规5V系统下的限流电阻选型，不需要额外做升压电路处理。

　　安装层面，这款数码管属于直插式封装，焊接后本体与PCB表面的贴合高度为7.2mm，面板开窗尺寸建议留12.8mm*19mm的矩形窗口，窗口边缘做0.5mm的倒角，避免刮花数码管表面的滤光层。如果是用于户外或者多油污的设备场景，可在面板与数码管之间加装透明PET防护片，防护片与数码管表面留0.3mm的间隙，避免长期挤压导致滤光层出现划痕。建模的时候要注意引脚的伸出长度，常规引脚伸出塑壳底部的长度为12mm，做PCB封装设计时要对应设置焊盘尺寸，焊盘直径建议设为1.8mm，避免焊接时出现虚焊、连焊的问题。

　　从功能特性来说，这款数码管的发光段采用高亮度芯片，即使在低电流驱动下也能保持足够的显示亮度，适合电池供电的低功耗设备使用，静态驱动下的工作电流可控制在每个段码5mA以内，不会给设备电源带来过大的负载压力。塑壳的耐温范围覆盖-40℃到85℃，可满足常规工业设备的工作环境温度要求，在低温环境下不会出现塑壳脆裂，高温环境下不会出现塑壳发黄、发光亮度衰减过快的问题。做结构设计的时候还要注意，数码管的显示面要比面板内表面低0.2mm左右，避免装配时面板压到显示面导致滤光层出现白印，影响显示效果。如果是多颗拼接使用，相邻两颗数码管的中心间距建议设为20mm，避免塑壳之间出现干涉，同时保证显示的数字间距均匀，不会出现视觉上的拥挤感。
