大电流高压电源锁定面板接线端子结构

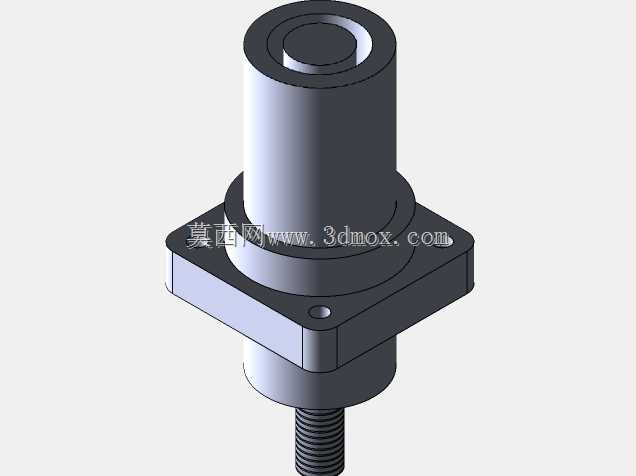

　　在大功率工业配电、储能系统、高压测试设备这类需要承载数百安培持续电流的场景里，穿板式电源连接端子的可靠性直接决定整套系统的运行安全，这类部件既要满足面板安装的固定强度，也要兼顾高压绝缘、大电流载流、接线端防松的多重要求，本次呈现的这款端子结构，就是针对400A载流、1000V耐压等级的面板安装场景设计的。从实际使用场景来看，这类端子常被用在大功率逆变器输出端、工业直流电源柜的对外接线面板、电池簇的高压引出端，区别于普通小电流接线柱，它的结构设计完全围绕大电流下的温升控制、高压下的爬电距离要求、以及面板安装后的抗震动性能展开。先看安装边界部分，端子中部的方形法兰是整个部件的安装基准，法兰上预留的两个安装孔对应面板上的开孔定位，

　　安装时从面板外侧将端子主体穿入预设开孔，法兰端面贴合面板外壁，内侧通过配套的锁紧件完成固定，这种法兰式安装结构能保证端子在受到接线拉扯、设备运行震动时不会发生移位，方形法兰的抗扭转性能远优于圆形法兰，在大扭矩拧紧接线螺母时不会跟转。载流部分的结构设计上，端子主体的导电部分采用阶梯轴式结构，面板外侧的柱体部分是外接接线端，表面做了光滑圆柱处理，方便配套的线鼻子套入后通过顶部的螺纹结构锁紧，足够的柱体长度可以适配双孔叠压的大平方线鼻子，满足多根线缆并接的载流需求；面板内侧延伸出的螺杆部分是内部接线端，直接连接设备内部的铜排或者大平方线缆，螺纹长度预留了足够的调节空间，适配不同厚度的内部连接排，也能搭配防松垫圈、弹垫实现接线后的防松，

　　避免长期运行中因为热胀冷缩、设备震动导致的接线松动打火。绝缘结构的设计是这款端子的重点，1000V的耐压等级要求导电部分与安装面板之间必须有足够的绝缘隔离，整个导电柱外部包裹的绝缘层采用了阶梯式的凸台结构，法兰部分的绝缘层完全覆盖金属安装面，既避免导电部分与金属面板直接接触形成短路，也通过绝缘层表面的阶梯结构拉长了爬电距离，满足高压场景下的绝缘安全要求，绝缘层的厚度经过核算，在400A持续载流导致导电体温升的情况下，依然能保持足够的结构强度与绝缘性能，不会因为高温出现形变、绝缘性能下降的问题。从设计思路上看，这款端子没有采用多余的复杂结构，所有的结构特征都服务于实际功能：顶部的内凹结构不是装饰特征，

　　是为了安装时可以用内六角工具插入固定端子本体，避免拧紧外侧接线螺母时端子整体跟转；法兰上的沉头安装孔可以让安装螺丝的头部完全沉入绝缘层内部，不会突出法兰表面，既保证安装后法兰与面板贴合紧密，也避免螺丝头外露带来的高压放电风险；底部螺杆的螺纹规格匹配400A载流对应的机械强度要求，螺纹的牙距经过选型，既保证拧紧后的自锁性能，也不会因为牙距过细导致接线时螺纹滑牙。在实际选型使用时，需要注意面板的开孔尺寸要匹配端子穿板部分的外径，预留足够的间隙但不能过大，避免安装后端子出现晃动；法兰与面板之间可以根据防护等级需求加装密封垫圈，实现面板外侧的防尘防水；接线时需要保证线鼻子与导电柱的接触面完全贴合，锁紧扭矩达到对应规格的要求，降低接触电阻，避免大电流下接触位置过热。这类穿板锁定式电源端子相比普通接线柱，最大的优势是集成了面板固定、绝缘隔离、大电流载流的功能，不需要额外设计绝缘安装座，能大幅简化配电面板的结构设计，减少装配工序，在大功率电气设备的结构设计中，这类标准化的穿板端子可以直接选型使用，缩短设计周期，同时经过验证的绝缘、载流性能也能降低设计风险。
