工业电气接线防护密封壳体结构

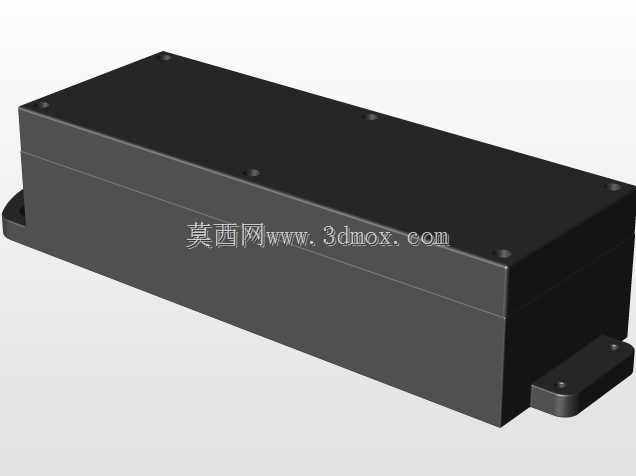

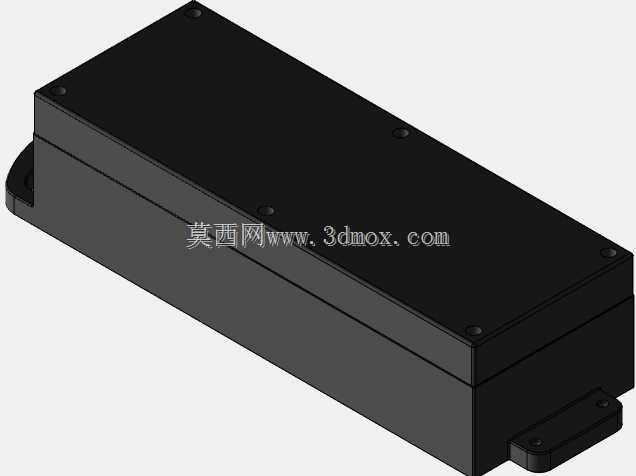

　　这款带侧装固定耳的矩形电气防护壳体，主要面向工业现场低压电气回路的元件承载与接线防护场景，常见于户外设备旁的接线转接、小型工控模块的外置安装、生产线局部电气节点的防护封装，能够在多尘、存在轻度喷淋的工业环境中为内部的接线端子、小型继电器、信号转换模块提供可靠的物理防护，避免外界粉尘、水汽直接接触电气部件引发短路、接触不良等故障。从结构设计来看，壳体主体采用等壁厚矩形腔体结构，上下盖合的拼接形式，上盖边缘均匀布置沉头安装孔，装配时螺丝沉入孔位后不会突出壳体表面，既避免了安装后螺丝凸起剐蹭周边线缆或操作人员，也能保证合缝处的压力均匀分布，配合合缝面的密封胶条即可实现稳定的IP防护等级。壳体一侧延伸出带安装孔的弧形固定挂耳，

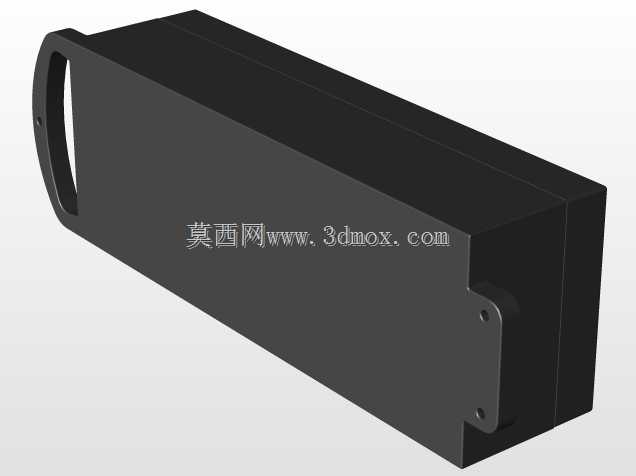

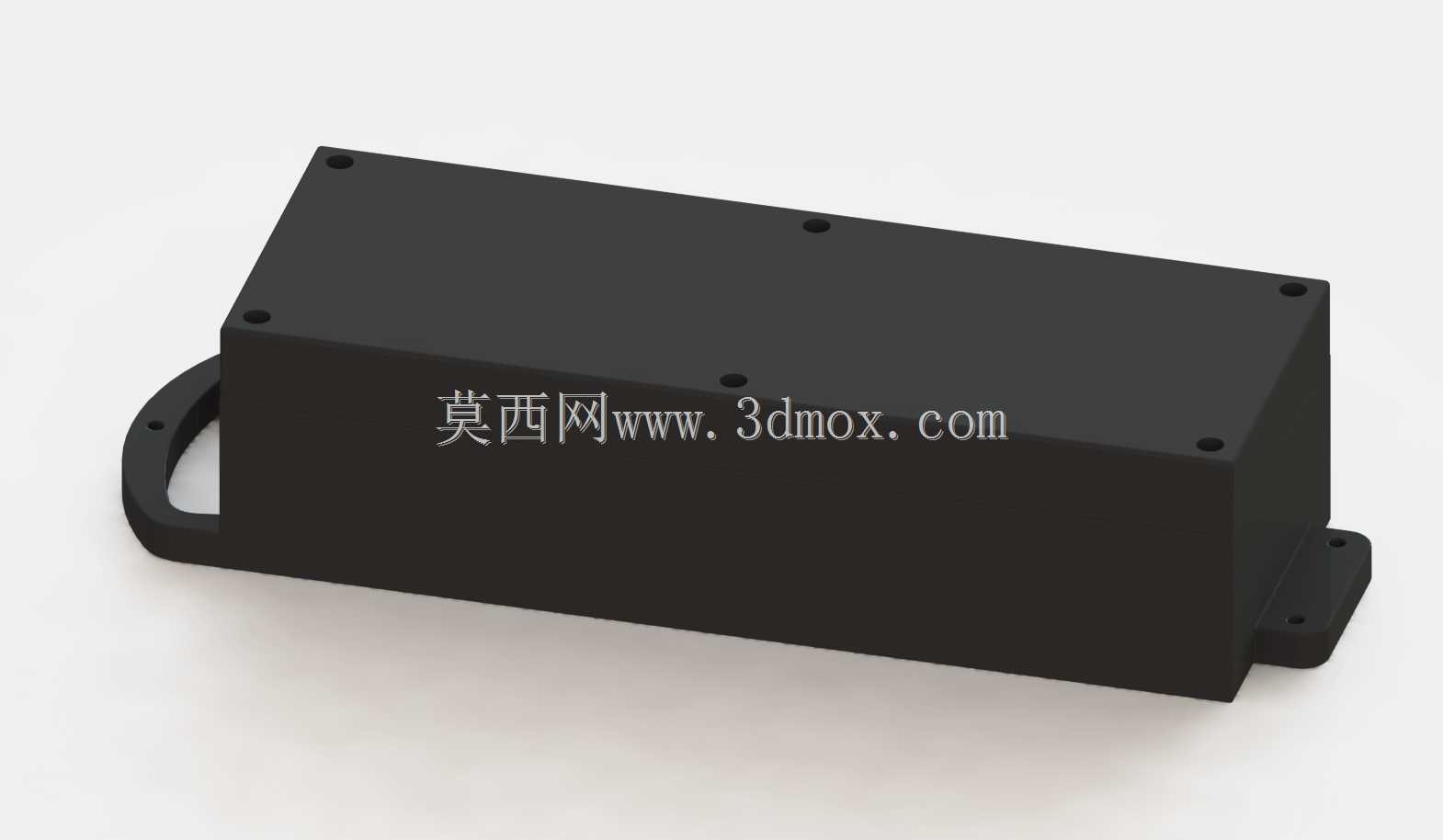

　　另一侧设置带双安装孔的平直固定支脚，两种不同形式的固定结构可以适配不同的安装场景：挂耳结构适合壁挂式安装，可直接挂接在预先固定的螺栓上完成快速定位，支脚结构适合平面螺装固定，能够将壳体牢牢锁定在设备机架、墙面安装板上，避免设备运行振动导致壳体移位。腔体内部预留了足够的元件安装空间，可根据实际需求在腔体内壁加装导轨或安装柱，用来固定DIN导轨安装的电气元件，或是直接通过螺丝固定PCB板类的功能模块，腔体边角做了小圆角过渡，既避免了注塑加工时的应力集中问题，也能减少内部线缆布设时的绝缘层剐蹭风险。在实际选型应用中，需要先确认内部待装元件的总尺寸，预留出接线弯折的操作空间，再匹配现场的安装点位选择对应的固定方式，

　　安装时要注意合缝处密封胶条的完整贴合，螺丝锁紧时采用对角交替锁紧的方式，避免单颗螺丝过度锁紧导致壳体变形出现密封缝隙。壳体外部的哑光磨砂表面处理，能够减少工业现场的光线反射，也不容易附着油污与粉尘，日常维护时仅需用干布擦拭即可保持表面清洁，外露的固定孔位都做了沉头倒角处理，装配时螺丝可以顺畅导入孔位，降低现场安装的对位难度。这类壳体的设计核心是在有限的外形尺寸下最大化内部可用空间，同时兼顾不同安装场景的固定需求，不需要额外制作转接安装板即可完成现场部署，对于设备改造、临时电气节点增设的场景尤为适用，能够大幅减少现场安装的加工工作量，缩短电气布线的施工周期。在结构建模过程中，需要重点关注合缝面的平面度公差，

　　沉头孔的深度与直径匹配常用的十字盘头螺丝尺寸，固定耳与支脚的安装孔位中心距要符合常规工业安装的孔距规范，避免出现现场安装孔位不对位的问题，腔体壁厚要兼顾结构强度与材料成本，在满足抗冲击、抗挤压要求的前提下避免不必要的材料浪费，壳体边缘的倒角与圆角处理要符合电气安全规范，不存在尖锐的边角，防止安装维护过程中划伤操作人员。
