工业用五芯暗装CEE电源连接器插座

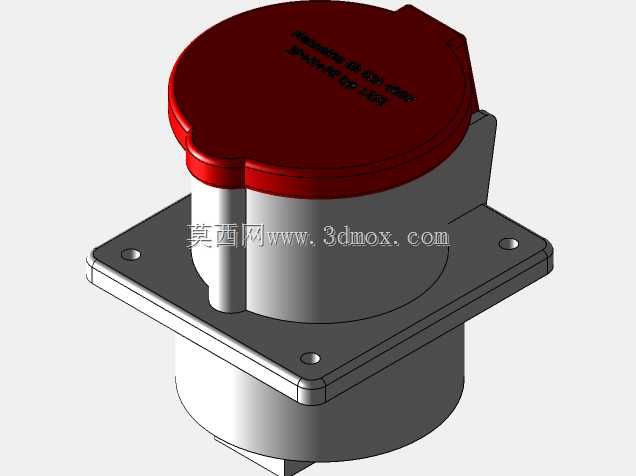

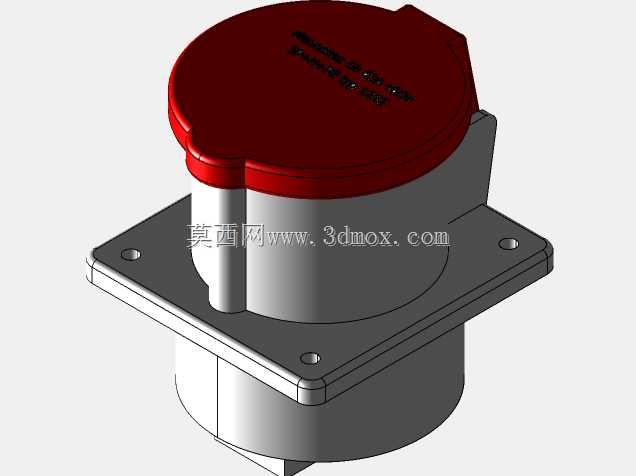

　　在工业供配电场景里，这类暗装式工业插座是车间临时取电、移动设备接驳、户外作业供电的核心连接部件，常见于生产车间立柱暗装、设备侧旁预留供电位、港口码头临时供电箱、展会户外供电点位这类需要长期固定安装、同时要兼顾防护性能的场景，和普通民用插座不同，这类插座需要承受工业场景下的频繁插拔、粉尘淋水、大电流长期载流的工况，不能出现接触不良、防护失效的问题。从结构设计来看，这款插座采用法兰盘暗装固定方式，安装法兰上预留了四个对称布置的安装孔，安装时可以直接嵌入预留的面板开孔内，通过螺栓从正面锁紧固定，不需要在柜体或墙体背面预留额外的锁紧操作空间，适配厚度2-5mm的安装面板，安装完成后插座主体大部分嵌入安装面内部，仅露出防护盖和插接导向段，

　　能有效减少外部碰撞带来的损坏风险。插座的防护盖采用翻盖式结构，和插座本体通过转轴连接，非插接状态下防护盖完全覆盖插接口，配合盖体边缘的密封胶圈，可以达到IP67级的防护能力，能够阻挡粉尘进入内部，同时可以承受短时低压水冲，适配户外、潮湿车间、有切削液飞溅的机加工区域的使用要求，防护盖表面做了防滑筋设计，操作人员戴劳保手套也可以轻松开合，不需要额外借助工具。内部导电结构采用3P+N+PE的五芯布局，三个相线插套、中性线插套、接地插套的位置做了防呆错位设计，不同规格的插头无法误插入，接地插套的长度比其余四个导电插套长2mm，插拔过程中接地回路会优先接通、最后断开，即使插拔过程中设备出现漏电情况，也能保证接地保护始终有效，

　　避免操作人员触电。插套采用铜合金镀银处理，表面接触电阻低，长期通过63A额定电流时温升不超过50K，不会出现插套过热氧化的问题，插套根部设计有压线锁片，接线时可以将电缆线芯直接插入锁片位置，通过侧面的锁紧螺钉压紧，不需要压接冷压端子，现场接线效率更高，同时锁片的压紧力均匀，不会出现单根线芯压接不实导致的发热问题。插座的本体外壳采用阻燃PA66材质，抗冲击强度高，即使受到外力磕碰也不会出现开裂，材料的阻燃等级达到V0级，即使内部出现拉弧打火，也不会引燃外壳造成火情，外壳内部的导电件之间设计有独立的绝缘隔仓，不同极的导电件之间不会因为积尘、凝露出现爬电击穿的问题。从安装边界来看，这款插座嵌入安装面的主体直径为82mm，

　　需要预留的安装开孔直径为85mm，法兰盘的外形尺寸为100mm*100mm，安装孔中心距为70mm，适配M6的安装螺栓，插座后部的接线腔长度为65mm，需要在安装面后方预留至少80mm的纵深空间，用来容纳电缆弯曲半径和接线操作空间，电缆进线口采用内螺纹设计，可以适配同规格的电缆防水接头，锁紧后电缆和进线口之间可以达到和本体一致的防护等级，避免雨水、粉尘从进线位置进入插座内部。在实际选型使用时，这类插座需要和同规格的工业插头配对使用，不能和不同电流等级、不同极数的插头混插，安装时要保证接地极的接线可靠，相线和中性线的相序按照标识接对，避免接入设备后出现反转、缺相的问题，长期使用时需要定期检查防护盖的密封胶圈是否老化、插套是否出现氧化烧蚀的情况，及时更换老化部件，保证连接可靠性。这类暗装插座相比明装插座，安装完成后整体更整洁，外部突出尺寸小，不容易被通道上的搬运设备、工件剐蹭，适合在人员、物料通行频繁的生产区域使用，同时防护性能更好，能够在更恶劣的工况下长期稳定工作，是工业低压供配电末端连接的常用部件。
