双色鞋底注塑模具三维结构设计

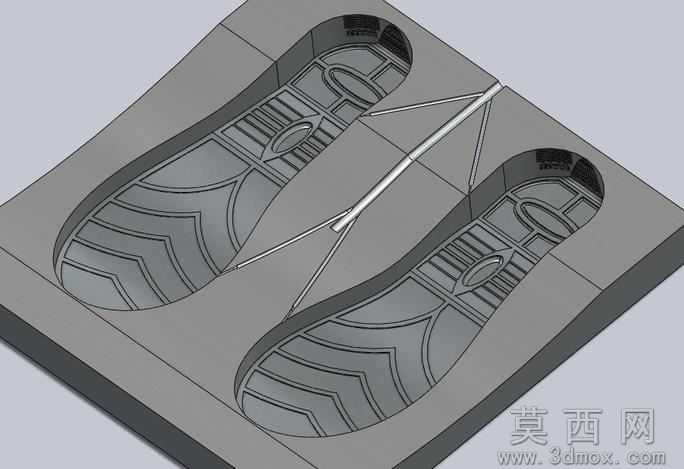

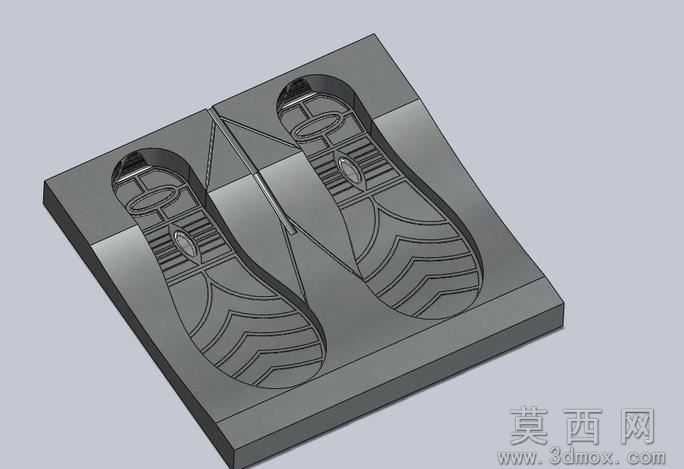

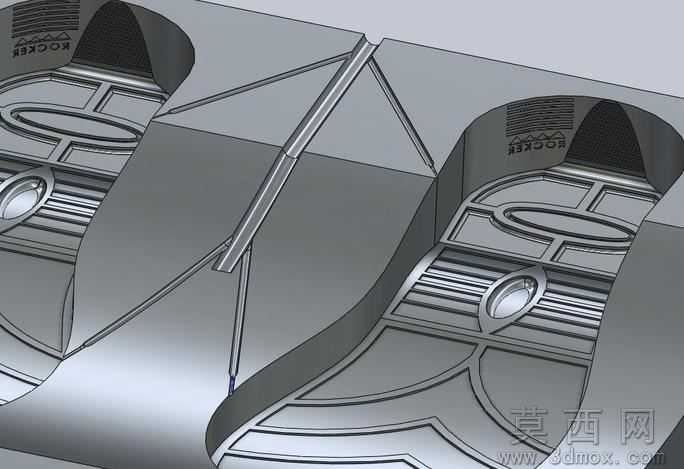

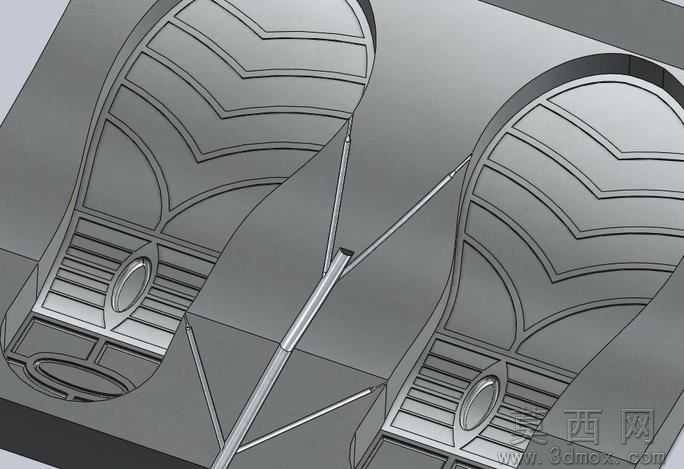

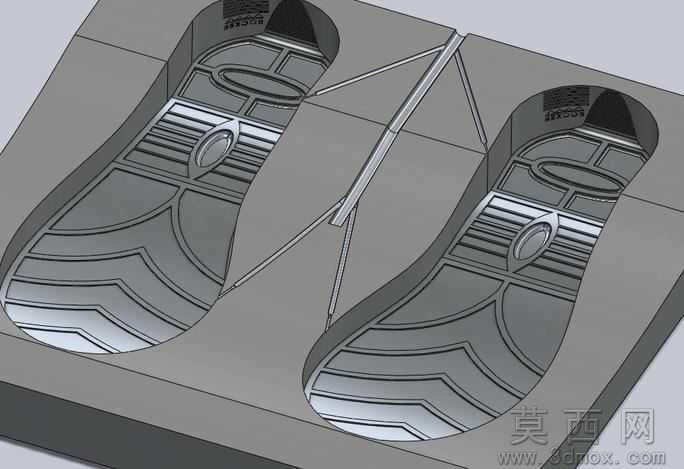

本模型为双色鞋底注塑成型模具，建模过程遵循注塑模具设计的标准流程，首先完成鞋底产品的逆向特征提取，依据休闲鞋底的防滑纹路、侧边弧度、足弓支撑曲面等外观与功能特征，先构建单腔鞋底的产品实体，再按照一模两腔的布局方案排布型腔，结合注塑成型的流道平衡要求，设计对称式分流道结构与锥形主流道，同时完成分型面的创建、型腔型芯的拆分、模架基础结构的匹配，整个建模过程全参数化驱动，所有特征尺寸关联产品参数，修改鞋底版型时可同步更新模具对应结构，大幅提升改模效率。参数设计层面，模型严格匹配制鞋行业的成型公差要求，型腔尺寸预留了TPR、PVC等常用鞋底材质的收缩率补偿值，流道直径、浇口尺寸经过成型模拟验证，可保证两腔同时进胶时料流填充平衡，避免出现缺胶、飞边、熔接痕等成型缺陷，模具合模导向结构的定位精度达到0.02mm，可保证鞋底成型后纹路清晰、边缘规整，无错位变形问题。渲染材质部分，模型采用模具钢材质的真实质感渲染，型腔表面的抛光面、流道的粗加工面、模架的标准钢件面分别赋予对应的材质属性，防滑纹路的细节、流道的拔模斜度、型腔边缘的倒角结构都清晰呈现，可直观展示模具的加工细节与成型效果。结构原理上，该模具为两板模结构，开模后可通过顶出机构将成型完成的鞋底从型腔中脱出，流道凝料可随开模动作自动脱落，对称式的型腔布局适配中小型注塑机的安装尺寸，一次注射即可成型两只鞋底，有效提升生产效率，模具的冷却水道布局贴合鞋底曲面轮廓，可保证成型过程中型腔温度均匀，缩短冷却周期，减少产品变形概率。软件兼容层面，模型提供STEP、IGES等通用三维格式，同时保留SolidWorks2009版本的原生源文件，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，不存在特征丢失、曲面破面等问题，可直接用于后续的模流分析、数控加工编程。研发教学应用层面，该模型可作为制鞋模具设计的教学案例，帮助学习者掌握注塑模具的型腔布局、流道设计、分型面创建等核心技能，也可作为中小型制鞋企业的模具研发参考，在此基础上调整鞋底纹路、型腔尺寸即可快速适配不同尺码、不同款式的鞋底生产需求，缩短模具开发周期，降低研发试错成本。
