方形带座外球面轴承UCF205结构设计

这款方形带座外球面轴承是工业传动系统中应用极为广泛的支撑类部件，常见于各类输送设备、食品加工机械、农业机械、纺织机械以及轻工自动化生产线中，主要作用是为旋转轴提供稳定的径向与轴向支撑，同时补偿轴安装过程中产生的轻微不对中误差，降低轴系运转的附加载荷，延长整套传动部件的使用寿命。在实际生产场景中，这类带座轴承无需额外加工复杂的安装基座，仅需通过四个安装孔将方形座固定在设备机架的对应平面上即可完成装配，大幅降低了设备生产环节的加工与装配难度，尤其适合中小型设备的快速组装与后期维护更换。

从功能特性来看，该款轴承组件整合了外球面球轴承与方形铸造轴承座的结构优势，轴承内圈可通过顶丝、偏心套等锁紧结构与转轴实现可靠固定，外圈的球面结构与轴承座的凹球面配合，能够自动适应轴运转过程中产生的少量偏斜，避免因轴的挠曲变形、安装面加工误差导致的轴承卡滞、异常磨损问题。轴承座采用方形四孔安装结构，相比菱形座、立式座拥有更大的安装接触面积，承载能力更强，安装固定后的稳定性更优，可承受中等强度的径向载荷与一定的双向轴向载荷，适配转速中等、载荷平稳的常规传动工况。

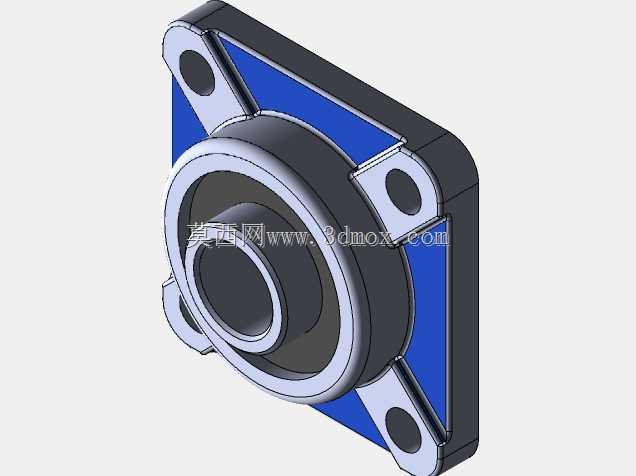

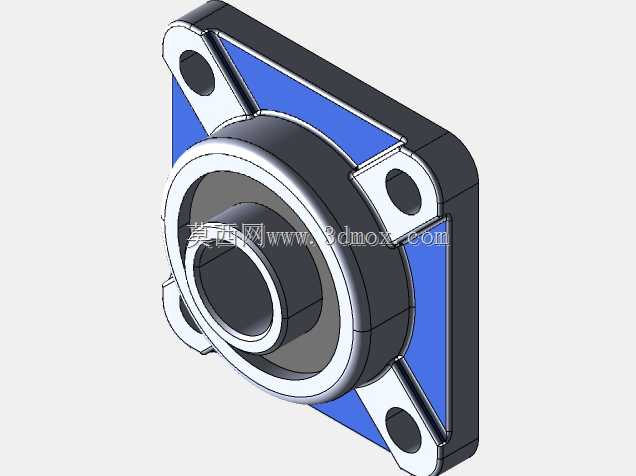

在设计思路上，该模型还原了UCF205规格带座轴承的核心装配关系，简化了轴承内部滚动体、保持架等细节结构，重点呈现轴承座的外形轮廓、安装孔位分布、轴承与座体的配合形态，方便设计人员在设备整体布局阶段快速调用，完成轴系支撑位置的空间排布与安装干涉检查。外形尺寸方面严格遵循UCF205的通用规范，方形座的四个安装孔中心距、座体总厚度、轴承内孔直径、轴承凸出座体的轴向长度均符合行业通用互换尺寸要求，安装边界清晰，设计人员在进行设备机架设计时，可直接参照该模型预留对应的安装平面与螺栓过孔尺寸，无需反复核对标准参数，有效缩短设备研发的设计周期。同时方形座的四个安装耳做了合理的圆角过渡，既避免了应力集中提升座体结构强度，也减少了安装过程中尖锐边角带来的操作安全隐患，整体结构紧凑，适配多数中小型传动设备的安装空间要求。
