建筑供水双泵组增压给水设备结构

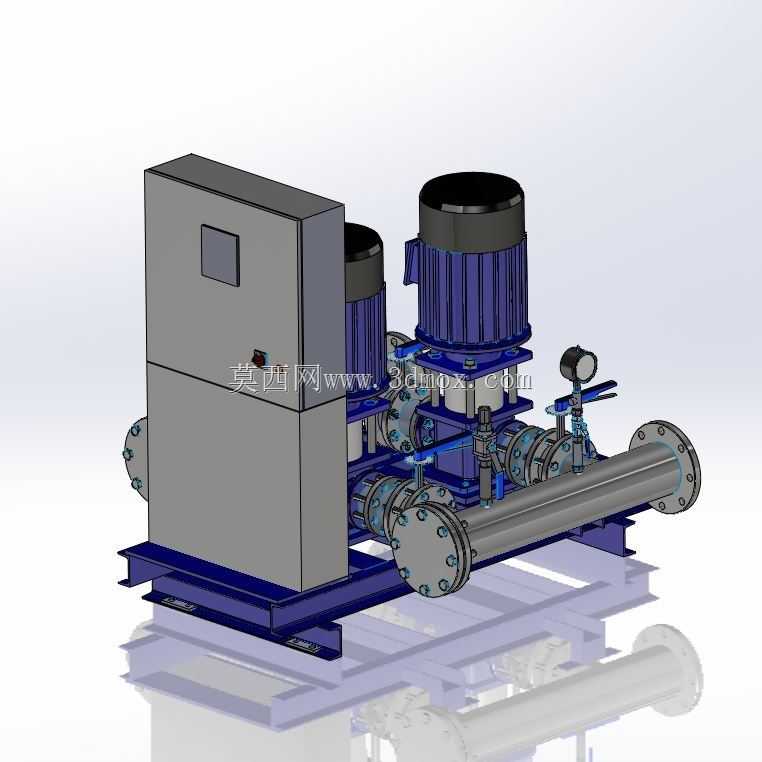

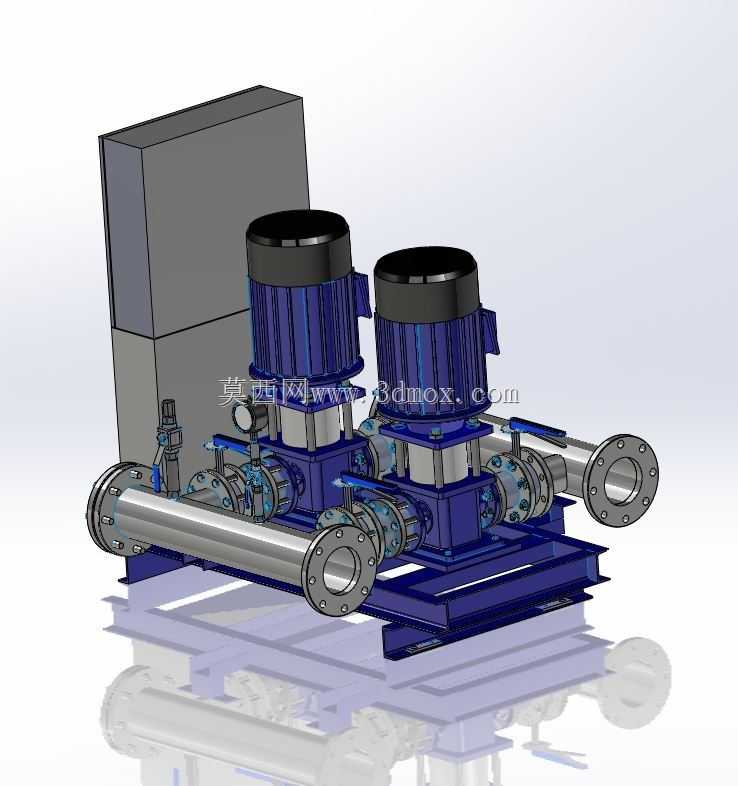

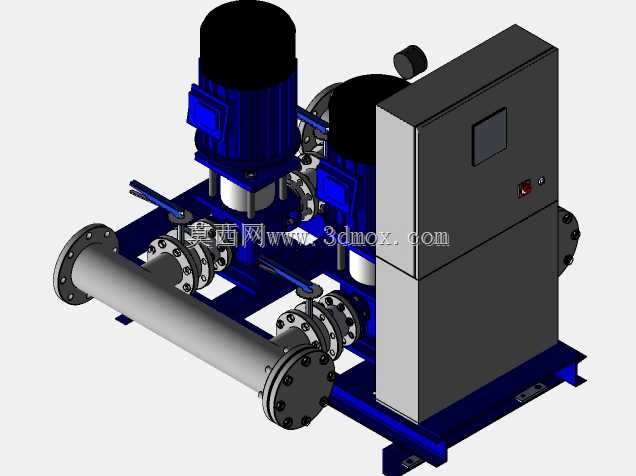

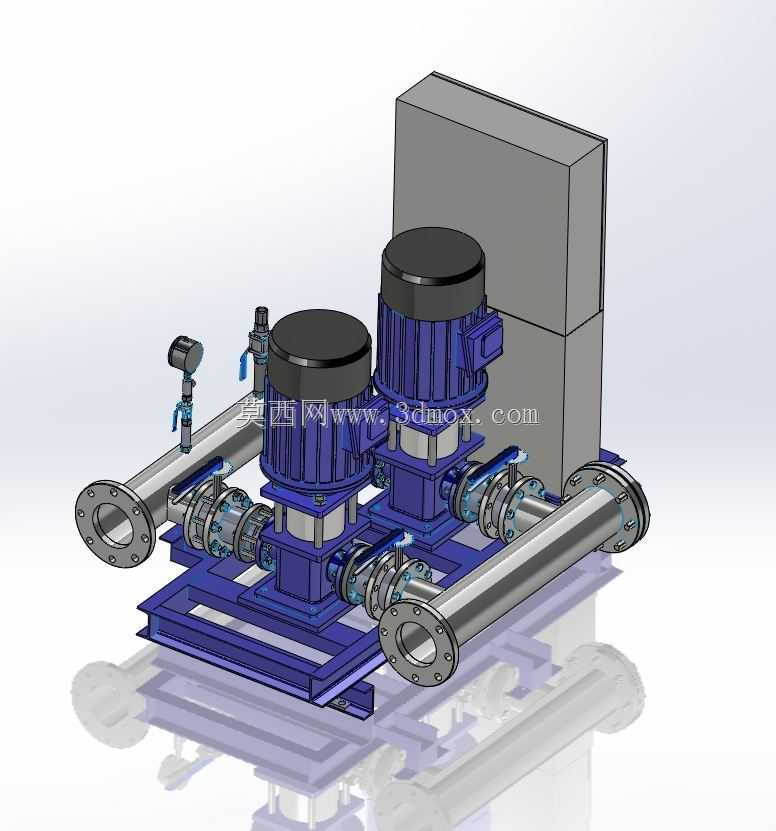

这套增压给水设备主要面向民用建筑、商用楼宇的二次供水场景设计，可适配高层住宅、商业综合体、酒店等场景的供水增压需求，解决市政供水压力不足导致的高楼层出水流量小、水压不稳定的问题，也可用于小型工业生产循环供水、暖通系统补水增压等工况，能够在进水压力波动的情况下稳定输出设定压力的水流，保障末端用水点的水压与流量符合使用要求。设备采用双泵并联的结构布局，两台立式离心泵互为备用，单泵运行时可满足日常常规供水流量需求，用水高峰时段双泵同时启动可提升总供水能力，当其中一台水泵出现故障需要维护时，另一台水泵可独立运行保障基础供水，大幅降低供水中断的风险。设备集成了一体式电控柜，柜体采用立式落地结构安装在机组底座一侧，内部集成控制逻辑单元，可根据出水总管的压力传感器反馈信号自动调整水泵的运行状态，实现恒压供水的自动控制，无需人工频繁值守操作，出水总管上配置了压力表、控制阀门等组件，可直观显示管路压力，也方便后期运维时进行管路切断、泄放等操作。整体设计采用集成式撬装底座，所有水泵、管路、阀门、电控组件都预先固定在统一的焊接底座上，底座预留了标准安装固定孔位，现场安装时仅需要对接进水口、出水口法兰，连接供电线路即可投入使用，无需现场进行复杂的管路拼接与组件定位，大幅缩短现场施工周期。设备的横向安装边界以底座长度为基准，两侧预留足够的阀门操作空间与水泵散热空间，纵向尺寸覆盖进水总管到电控柜后侧的距离，安装时需要在底座周边预留不小于六十厘米的运维通道，方便后期对水泵、阀门、电控元件进行检修更换。管路部分采用法兰连接方式，所有法兰接口的尺寸匹配常规建筑供水管道的通用标准，可直接对接现场的供水主管网，水泵进出口都设置了软连接结构，可吸收水泵运行时产生的振动，避免振动传递到建筑管路产生噪音，整体结构布局紧凑，在保障功能完整性的前提下尽可能压缩占地面积，适配多数建筑地下水泵房的狭小安装空间。
