工业起重作业用重型吊钩结构设计

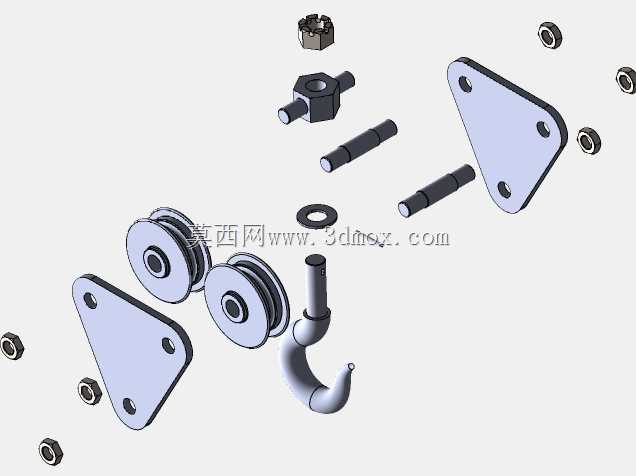

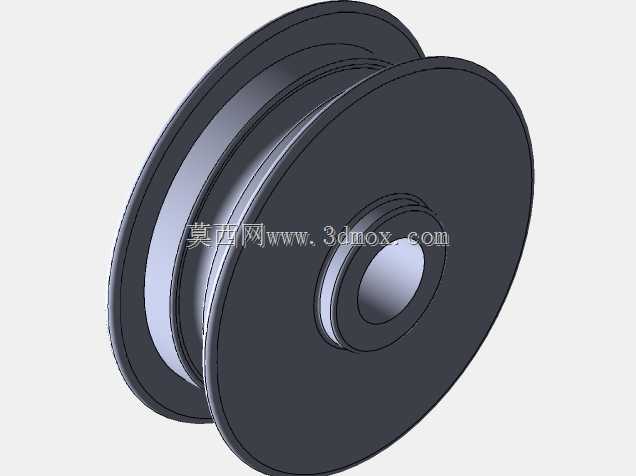

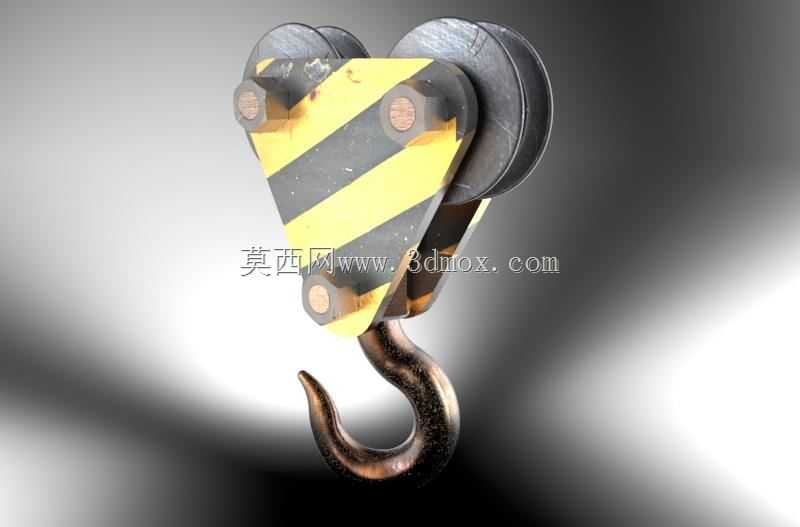

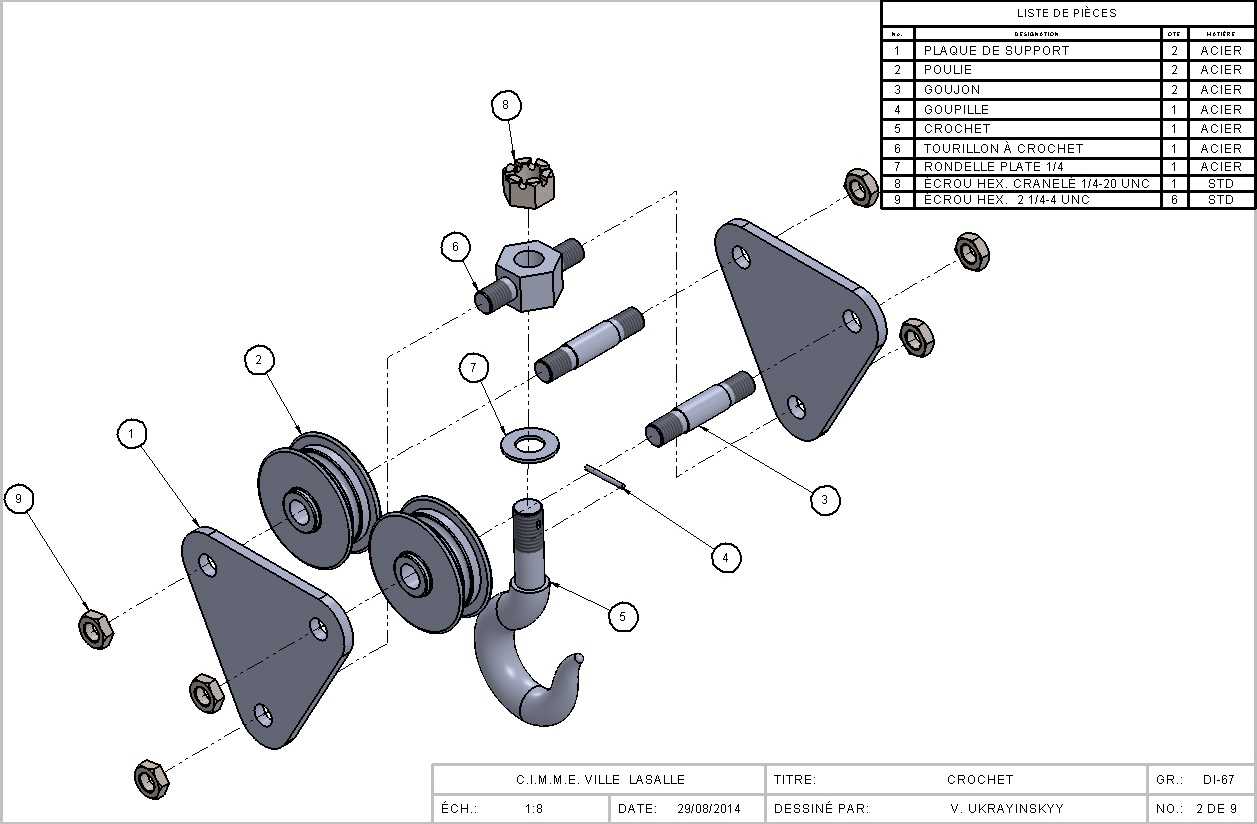

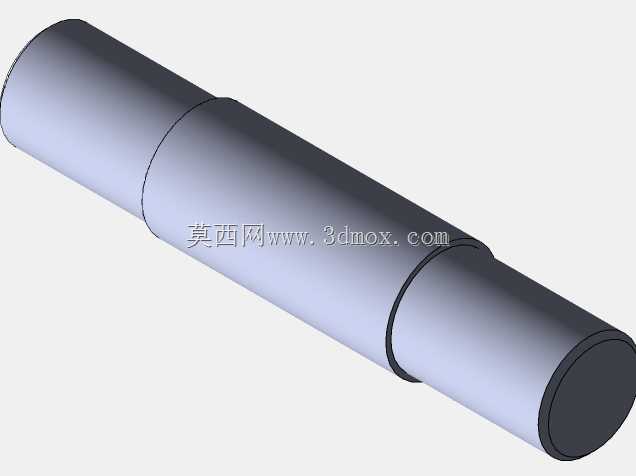

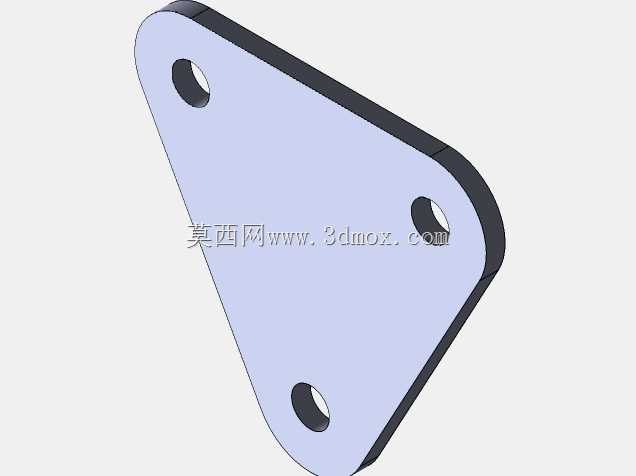

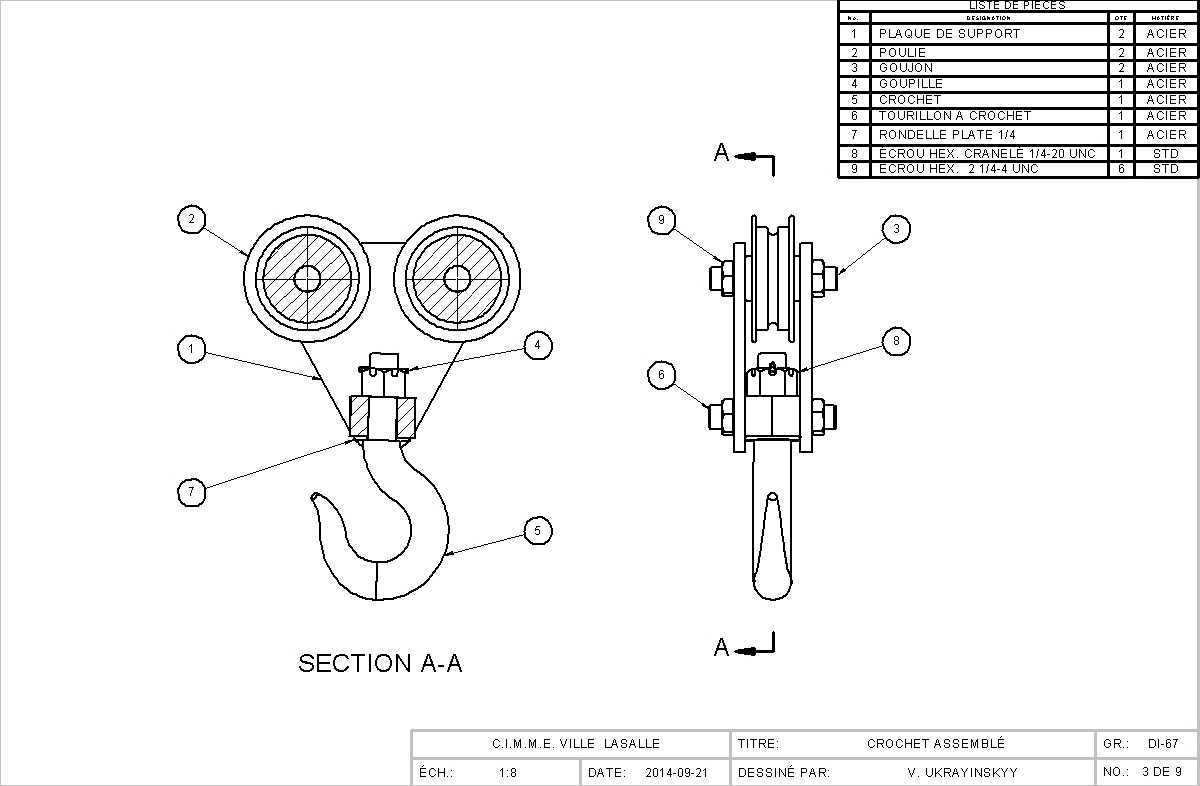

这款起重吊钩是桥式起重机、门式起重机、移动式汽车吊等起重设备的核心取物承载部件，广泛应用于厂房内重型工件转运、港口集装箱装卸、建筑工地建材吊装、仓储重型货物堆垛、冶金车间高温物料吊运等各类需要垂直起升与水平移位重物的作业场景，是起重作业中直接连接被吊物与起升钢丝绳的关键受力构件，其结构可靠性直接决定起重作业的安全系数与作业效率。该吊钩采用双滑轮组集成式结构设计，上部对称布置两个定滑轮，与起升机构的钢丝绳缠绕配合，可将钢丝绳的单根拉力分散至多段绳股，有效降低单根钢丝绳的受力载荷，同时滑轮内置耐磨轴承，在钢丝绳收放过程中可灵活转动，大幅减少钢丝绳与构件间的滑动摩擦，延长钢丝绳的使用寿命，也让起升过程更平稳无卡滞。吊钩本体采用锻造合金钢材质的曲钩结构，钩身带有防脱锁止结构的安装位，可配套加装防脱棘爪，避免吊装过程中吊索具从钩口意外滑脱，钩尖处做了圆弧过渡处理，既方便吊环、吊带等索具的挂取，也能减少应力集中，避免长期受载后出现裂纹。上部的滑轮护板采用厚钢板切割成型，表面喷涂黄黑相间的安全警示条纹，在作业现场复杂的光线环境下具备极高的辨识度，可提醒现场作业人员注意避让吊装作业区域，护板通过高强度螺栓与滑轮轴紧固连接，既可以对滑轮形成防护，避免外部杂物卡入滑轮绳槽，也能作为整体结构的承载框架，将滑轮承受的载荷均匀传递至下部的吊钩连接部位。设计过程中充分考虑了安装边界与尺寸适配性，两个滑轮的中心距与对应吨位起重机的钢丝绳倍率匹配，滑轮绳槽的弧度与常用钢丝绳直径契合，护板上部的间隙可保证钢丝绳在偏角15度以内时不会与护板发生剐蹭，下部吊钩的开口尺寸适配行业通用的各类吊环、卸扣规格，整体结构的连接部位均做了圆角过渡处理，避免应力集中导致的结构失效，同时整体重心与起升钢丝绳的合力线重合，起吊重物时可自动保持垂直状态，不会出现偏载扭转的情况，有效保障吊装过程的稳定性。
