重力式旋转往复直线运动转换机构

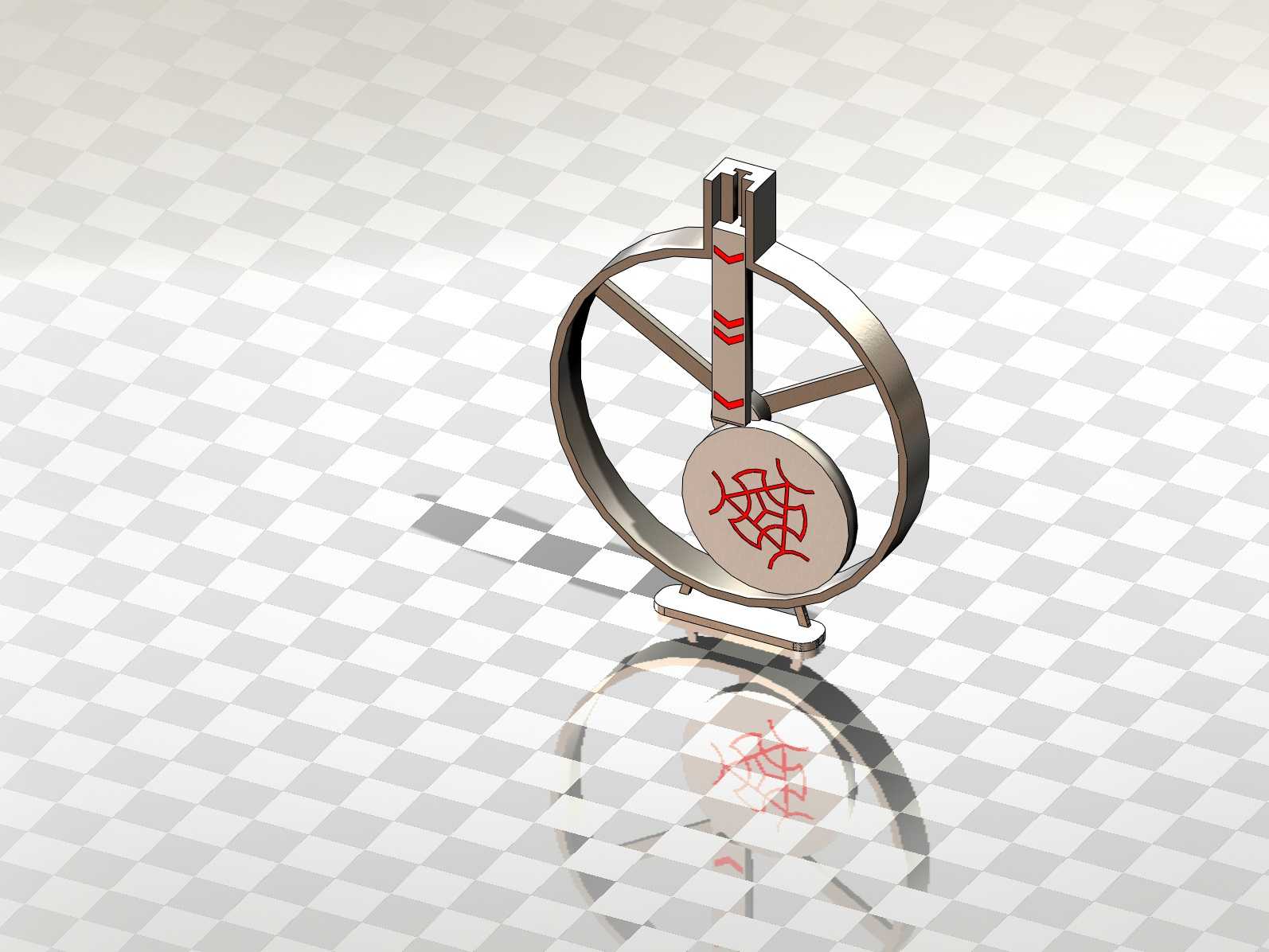

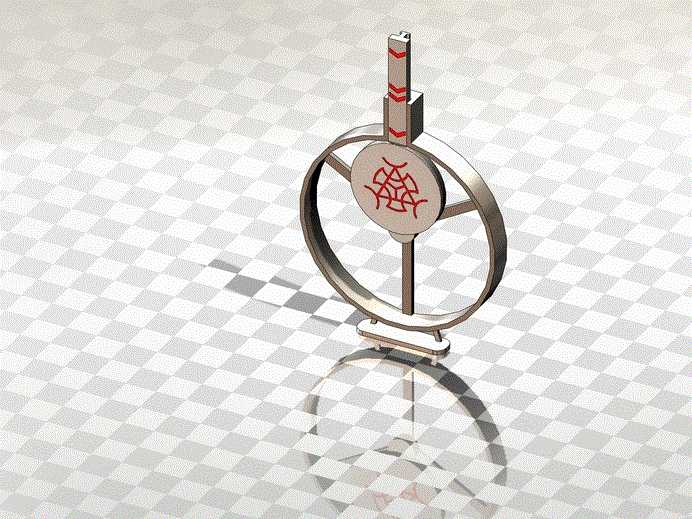

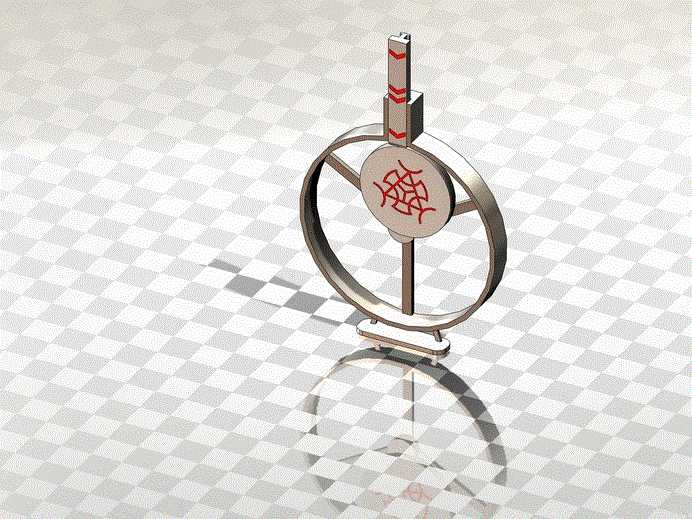

这款重力驱动的旋转与线性运动转换机构，主要面向机械原理教学演示、小型科普装置研发以及低功耗往复驱动场景设计，可直观展现旋转运动与直线往复运动的转换逻辑，无需外接电力输入即可依靠重力势能完成动作循环，适合用于科技馆互动展项、机械专业课堂演示教具，也可作为小型创意装置的核心动力转换单元，为低负载往复动作提供稳定的动力传递路径。机构整体采用立式轮架结构，主体支撑框架为环形轮体搭配三辐式加强筋，轮体中心设置竖直滑动导槽，导槽内装配带导向凸台的滑动杆，滑动杆下端铰接圆形摆锤，摆锤表面设置防滑纹理提升视觉辨识度，轮体底部设置小型支撑底座，底座预留两个安装定位孔，可直接固定在水平工作台面或演示台架上，整体安装边界紧凑，无需额外预留过大的周边操作空间。设计过程中重点考量了重力势能的高效利用，滑动杆上设置等距分布的红色导向标识，可直观观察滑动行程与轮体旋转角度的对应关系，轮体与滑动杆的接触部位采用减摩结构设计，降低运动过程中的摩擦阻力，保证摆锤在重力作用下摆动时，能够顺畅带动轮体做连续旋转运动，同时轮体的旋转运动又会通过导槽的限位作用，带动滑动杆沿竖直方向做往复直线运动，完整实现两种运动形式的双向转换。机构的环形轮体直径控制在适合桌面演示的尺寸范围，整体高度适配常规展示台的视线高度，滑动杆的行程经过精准计算，既保证运动转换的行程足够直观，又避免滑动杆超出行程出现卡滞或脱落问题，摆锤的重量经过多轮调试，匹配轮体的转动惯量，确保机构在无外力干预的情况下能够依靠重力完成多组循环动作，清晰展现运动转换的全过程。辐条式轮架结构在保证整体结构强度的同时，尽可能降低了轮体自身重量，减少不必要的惯量损耗，让重力作用的驱动效果更加明显，铰接部位的间隙经过严格控制，既保证转动灵活性，又避免间隙过大导致的运动晃动，让整个动作过程平稳顺滑，能够让观察者清晰捕捉到每一个运动节点的状态变化，理解旋转与直线运动转换的核心机械原理。
