精密角转线性运动转换机构结构设计

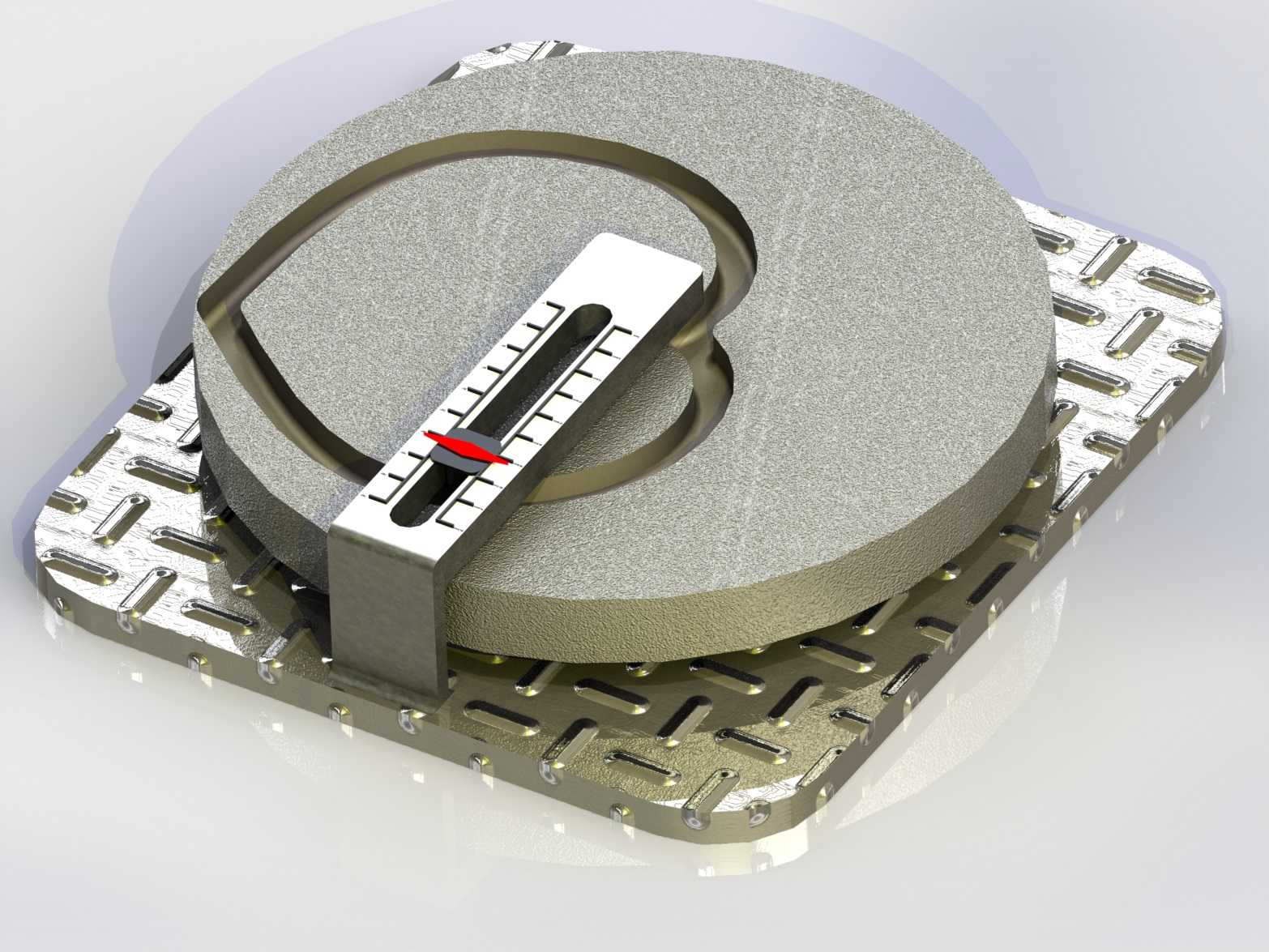

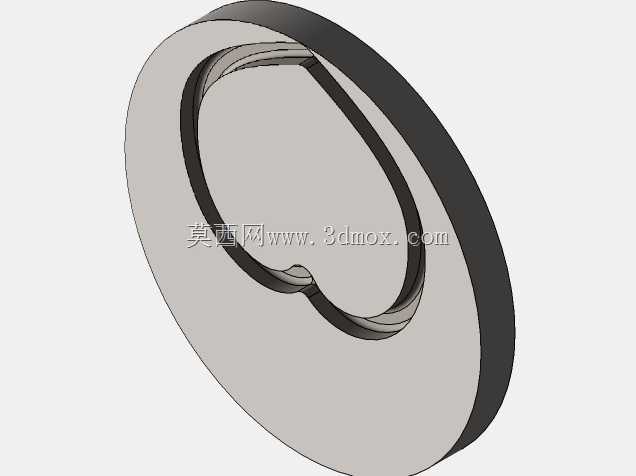

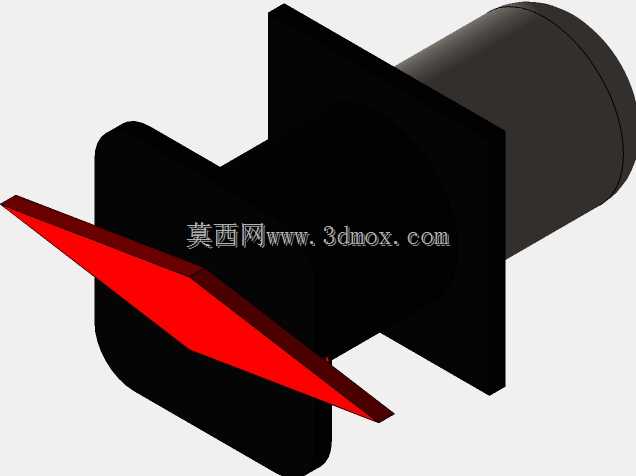

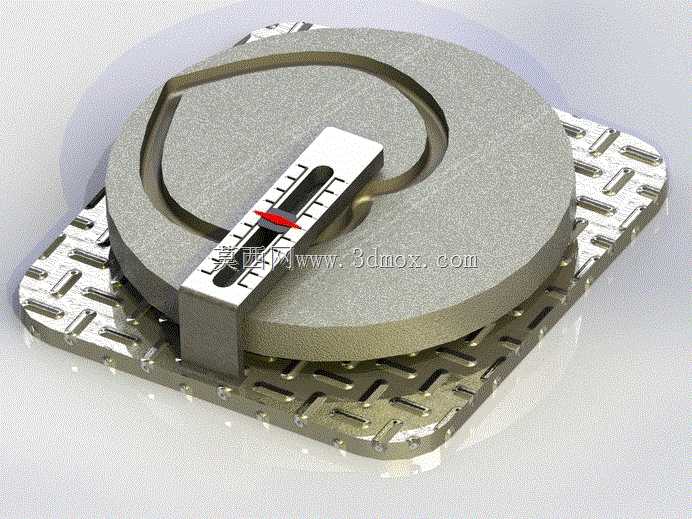

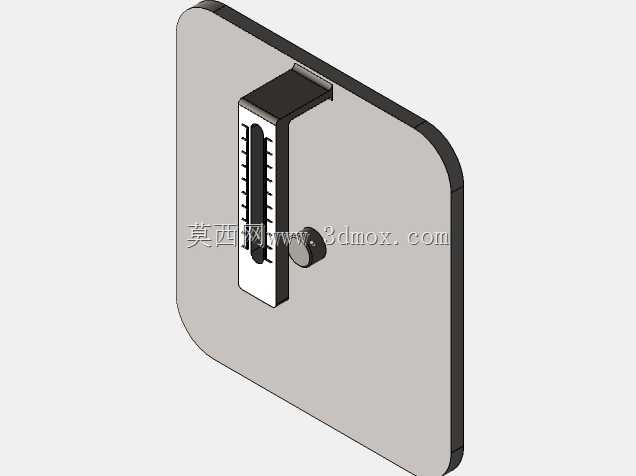

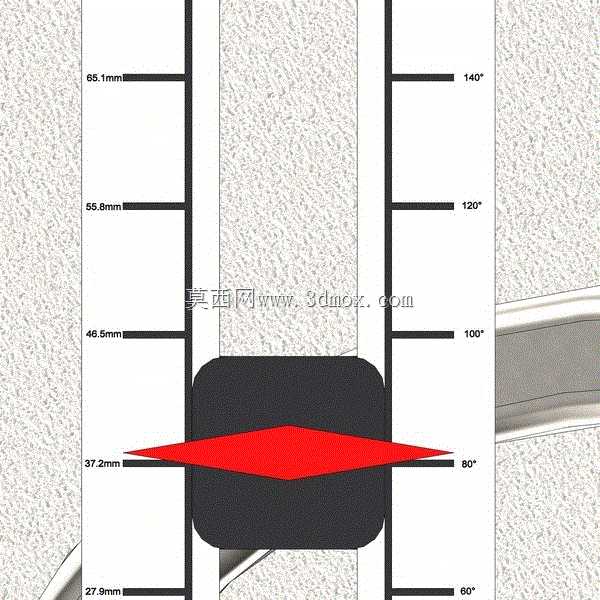

这款精密旋转到线性运动转换机构，核心应用场景覆盖精密检测仪器进给调节、光学设备微调平台、精密实验工装位移驱动、小型精密装配工位的精准送进等对位移精度有严苛要求的领域，可将输入端的旋转角位移精准转化为输出端的直线位移，替代传统丝杆导轨的大体积传动方案，在狭小安装空间内实现高一致性的运动转换。该机构的实际用途是为需要小行程高精度直线位移的场景提供稳定的传动路径，输入端每转动1度，输出端即可产生0.47毫米的固定线性位移，当输入端完成半周180度旋转时，输出端总行程可达83.98毫米，传动比恒定无回程间隙，能够满足微米级调节场景下的位移输出需求，避免传统齿轮齿条传动存在的背隙误差，也不会出现丝杆传动长时间运行后的磨损虚位问题。从功能特性来看，该机构采用盘形凸轮槽作为核心传动载体，凸轮槽轮廓经过精密拟合计算，全程运动平滑无卡滞，输出端的滑块带有刻度标识，可直观读取当前位移量，方便操作人员快速对位调节；整体采用钢制构件加工，基座采用带减重槽的方形安装板，既保证整体结构刚性，又能降低整体自重，安装板上预留的固定槽位可适配不同规格的安装基面，无需额外制作转接工装即可完成固定。在设计思路上，该机构摒弃了传统旋转转直线运动的多级传动结构，采用单盘凸轮直接驱动输出滑块的直连方案，减少了传动链上的零件数量，从根源上降低了多级传动带来的累计误差；凸轮槽的轮廓曲线经过运动学仿真验证，全程速度与加速度变化平滑，不会出现刚性冲击，可适配高速往复调节的使用场景；输出滑块的导向结构集成在基座平面上，采用面接触导向形式，相比线接触的导轨导向拥有更强的抗偏载能力，即使输出端承受一定侧向力也不会出现卡滞或精度损失。从外形尺寸与安装边界来看，该机构整体为扁平式方形结构，主体圆盘直径适配常规小型精密设备的安装空间，整体高度较低，可嵌入设备内部的夹层空间安装，不会占用过多的设备外部空间；基座四周的安装槽采用通槽设计，安装时可在一定范围内调节固定位置，降低了对安装基面的孔位精度要求，输出滑块的伸出方向可根据实际安装需求调整，适配不同方向的位移输出需求，无需对机构主体进行二次改造即可完成适配。
