防静电精益管组合式物料周转管架结构

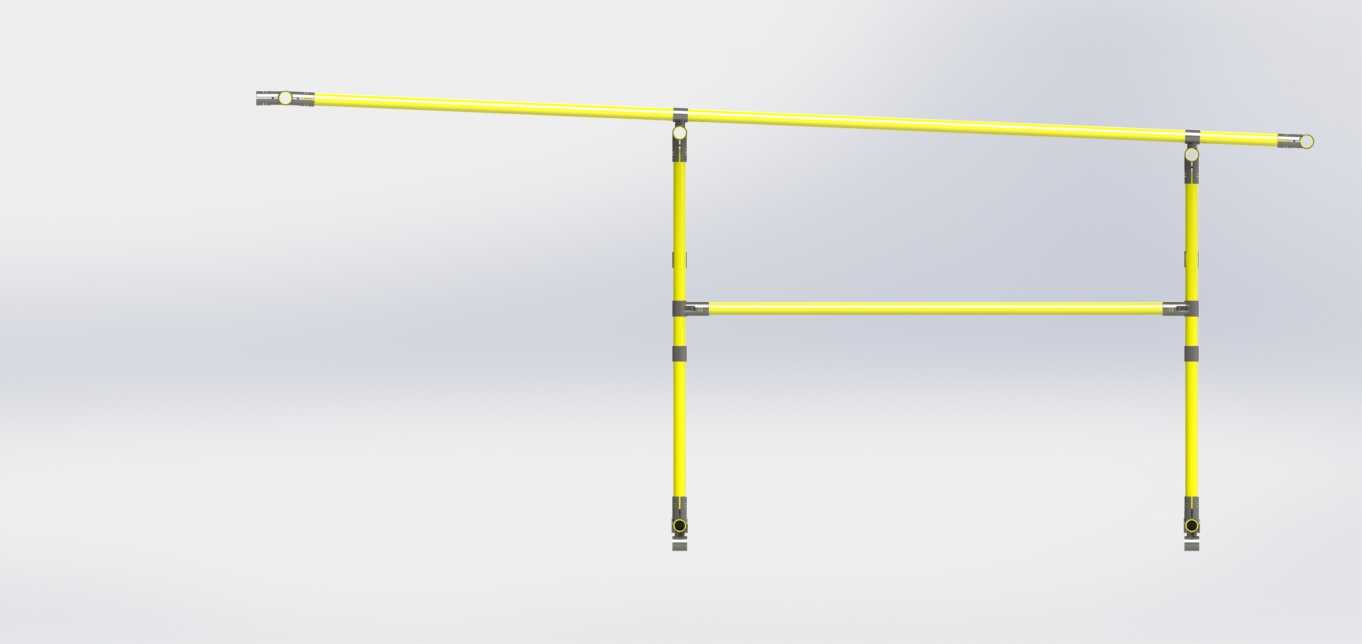

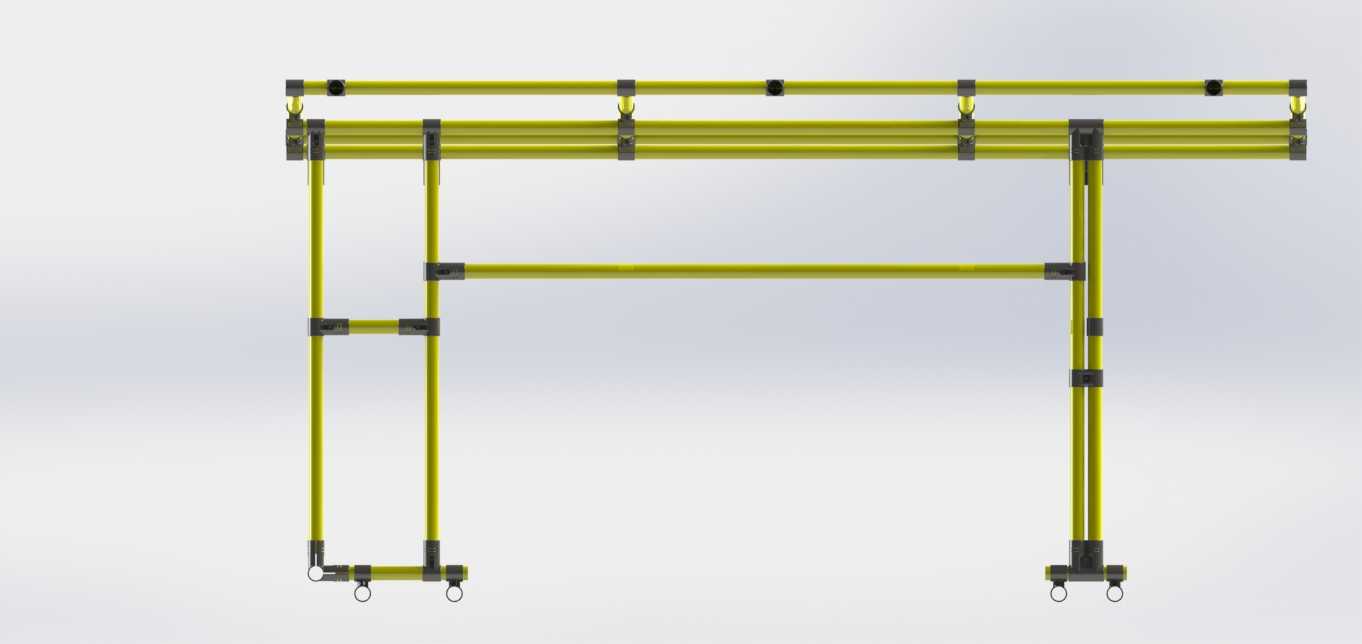

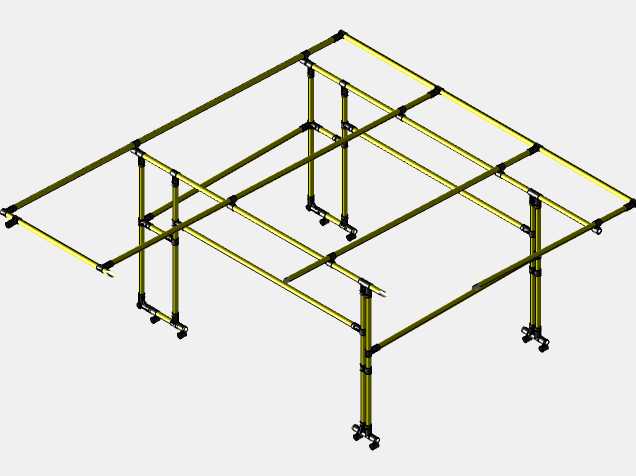

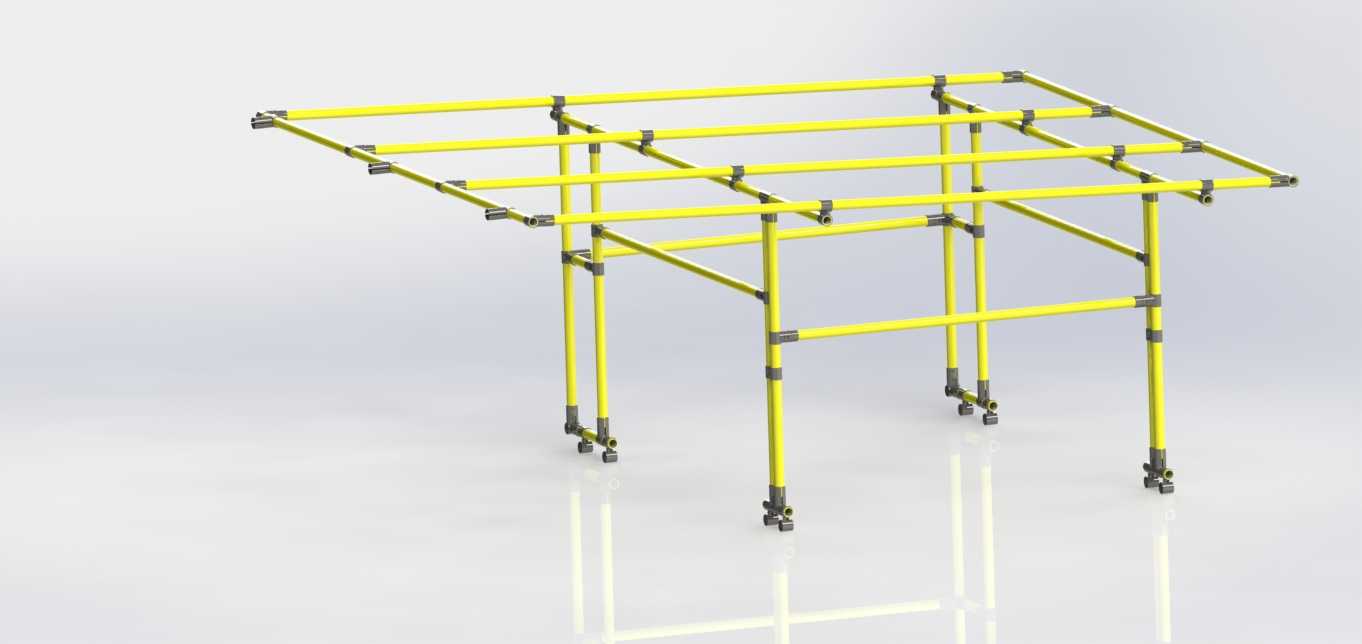

这款ESD管架主要面向电子制造、精密元器件生产、无尘车间等对静电防护有严格要求的作业场景，可作为生产线旁的物料暂存架、工序间周转承载架、工位旁辅助挂接支架使用，能够有效避免静电积累对敏感器件造成的击穿损伤，适配电子组装、半导体分装、光电产品生产等场景的工位布局需求，可根据产线排布灵活调整摆放位置，适配不同宽度的作业台、流水线侧边的安装空间。管架整体采用模块化组合设计思路，主体承载杆件选用标准规格的ESD防静电涂层精益管，杆件表面的防静电涂层可将表面电阻稳定控制在防静电要求区间内，避免作业过程中摩擦产生的静电积累，所有杆件之间通过配套的金属接头完成锁紧连接，无需复杂的焊接工序，组装时仅需常规内六角工具即可完成搭建，后续产线调整时也可快速拆解重组，无需额外采购定制构件，大幅降低产线迭代的改造成本。管架底部配置带刹车功能的万向脚轮，单脚轮的承载能力适配常规电子物料的存放重量需求，脚轮的刹车踏板踩下后可将管架牢牢固定在指定工位，避免作业过程中架体移位，松开刹车后可轻松推动架体完成跨工序的物料转运，兼顾固定存放与移动周转的双重使用需求。架体的上层框架采用多横杆平行排布的结构设计，可根据存放物料的尺寸调整横杆之间的间距，既可以直接放置防静电周转箱、物料托盘，也可以配套挂接零件盒、作业指导书挂板、防静电袋挂杆等附属配件，拓展架体的使用功能。在设计过程中充分考虑了现场安装的边界适配性，架体的整体高度适配常规作业人员站立操作的取放高度，无需踮脚或弯腰即可完成上层物料的取放，架体的支腿采用垂直落地设计，支腿底部的脚轮安装座带有高度微调结构，可在地面不平整的车间环境下调整四个支腿的高度，保证架体整体处于水平状态，避免放置物料后出现架体倾斜、物料滑落的问题。所有金属接头均采用镀锌防锈处理，适配车间内的常规作业环境，长期使用不会出现锈蚀掉屑的问题，满足无尘车间的洁净度使用要求，架体的杆件连接节点经过受力优化，每个接头的锁紧力可满足满负载存放时的结构强度需求，不会出现杆件松脱、架体变形的问题，同时整体架体的自重较轻，移动转运时无需额外的辅助搬运设备，两名作业人员即可轻松完成架体的位置调整。
