液压系统用单向止回阀结构设计

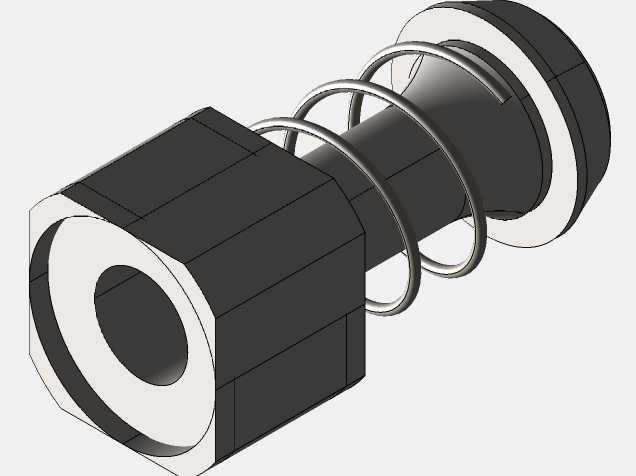

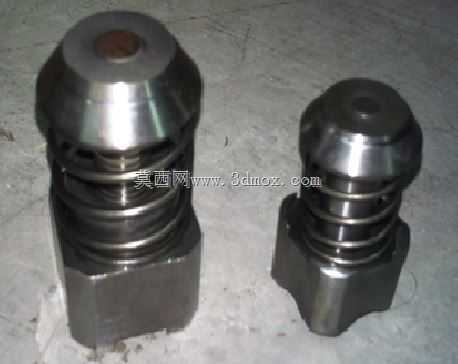

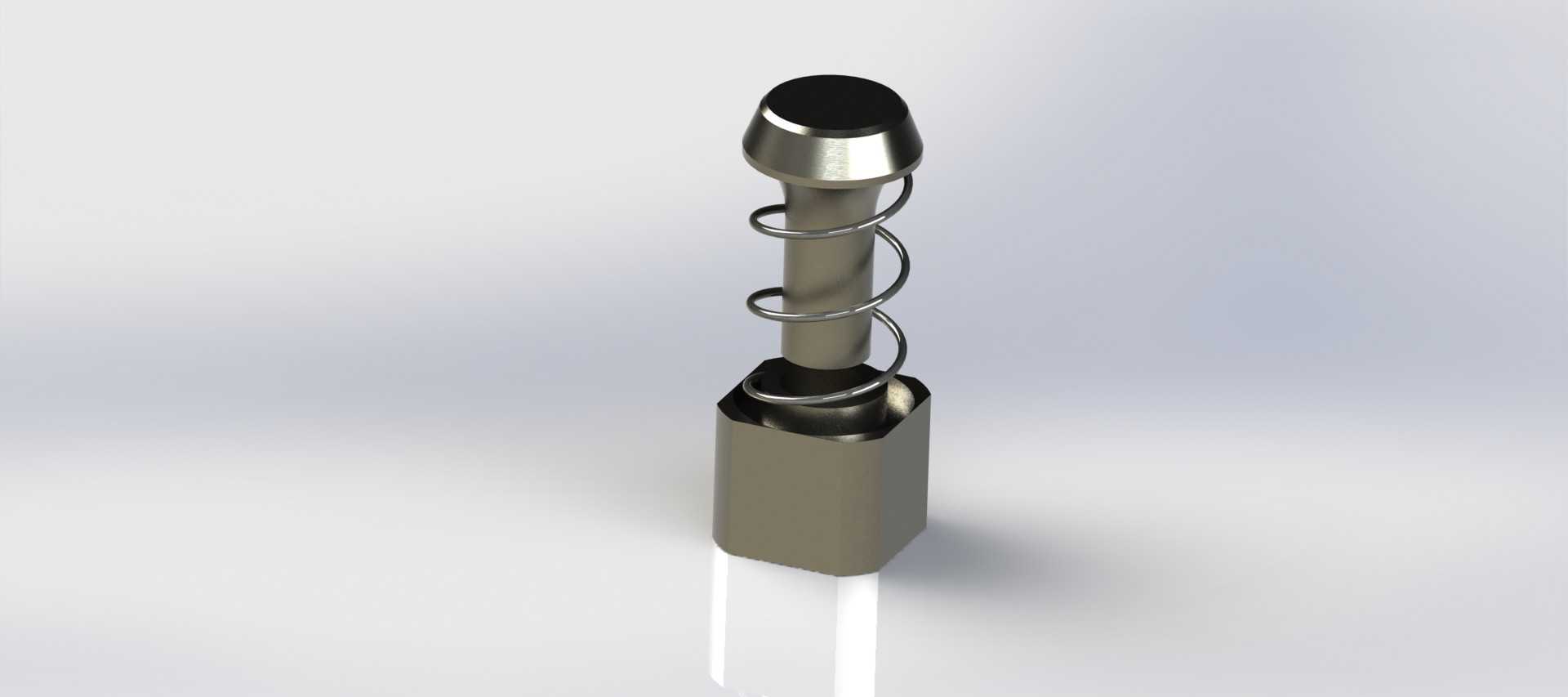

这款单向止回阀是液压传动系统中不可或缺的基础控制元件，广泛应用于工程机械液压回路、工业液压站、机床液压系统、农业装备液压管路等场景中，核心作用是管控管路内流体的流向，避免压力油反向回流造成的系统动作紊乱、元件冲击损坏、压力卸荷失效等问题，保障整个液压系统的动作逻辑稳定可靠。在实际液压回路布局中，这类止回阀常安装在液压泵出口端，防止系统停机时高压油倒流冲击液压泵内部结构，也会布置在执行元件的进油侧，避免负载自重导致的执行元件非预期下滑，还可用于多回路并联的液压系统中，实现不同回路之间的压力隔离，防止回路间的压力互相干扰。该止回阀采用直动式锥面密封结构设计，整体由阀体基座、锥形阀芯、复位弹簧、端座几个核心部件组成，设计思路围绕低开启压力、高密封可靠性、小流阻损失展开：阀芯采用锥面密封形式，相比钢球密封的结构，锥面配合的密封接触面积更大，对加工公差的适配性更好，在低压工况下也能实现可靠的密封效果，不会出现反向渗漏的问题；复位弹簧采用等节距圆柱螺旋弹簧设计，弹簧刚度经过匹配计算，既可以保证流体正向流动时阀芯开启阻力小，不会造成过大的压力损失，又能在正向流体压力消失时快速推动阀芯复位，瞬间切断反向流道，响应速度满足常规液压系统的动作要求。从外形与安装边界来看，该阀整体采用紧凑的柱式结构，阀体下端为方形安装基座，可直接嵌入集成阀块的安装孔内，也可通过外接接头接入管路，安装占用空间小，适配集成化液压阀组的布局需求；整体轴向尺寸适配常规通径的液压管路安装空间，径向尺寸无外凸的复杂结构，安装时不需要预留过大的操作空间，阀体的进出油道采用同轴直通设计，流体正向流过时流道顺畅，不会产生多余的涡流损耗，能有效降低系统的发热与能耗。在实际使用中，该结构的止回阀对流体介质的适配性较强，可适配常规矿物液压油、水乙二醇等多种液压传动介质，阀芯与阀体的配合间隙经过精准设计，既保证阀芯动作灵活无卡滞，又不会出现内部泄漏超标的问题，弹簧的预压缩量经过合理设定，开启压力稳定在常规液压系统的低压区间，不会对系统的正常供油造成额外的压力负担，能够长期在稳定的工况下保持可靠的工作状态，为液压系统的流向管控提供稳定的支撑。
