气动工业卷笔刀切割机三维设计模型

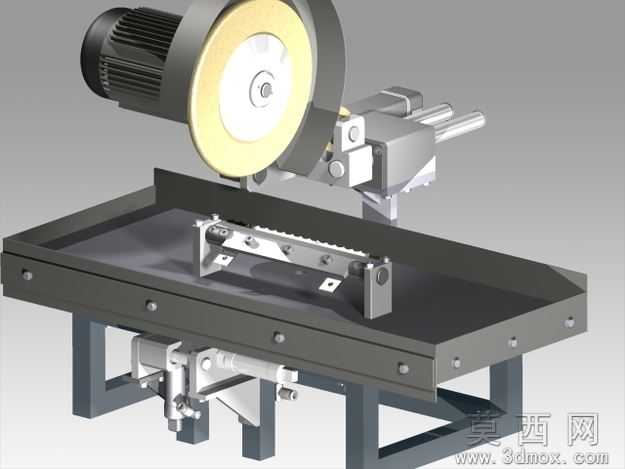

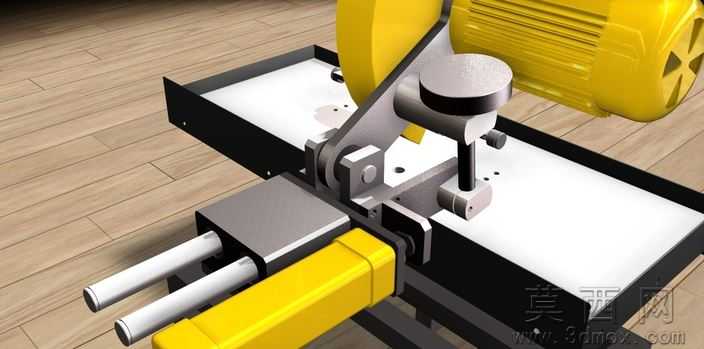

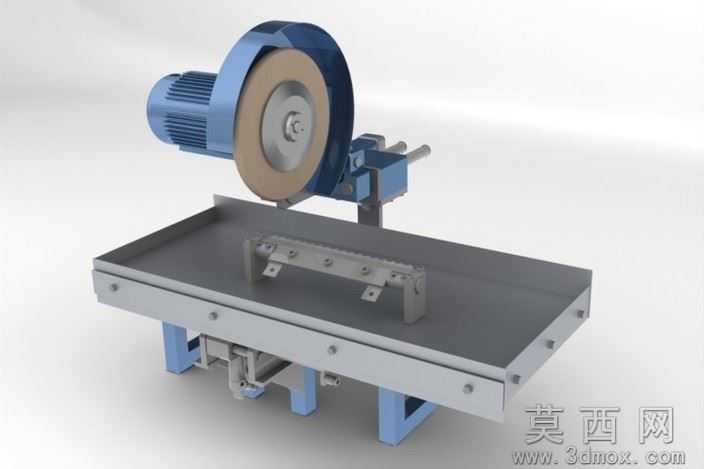

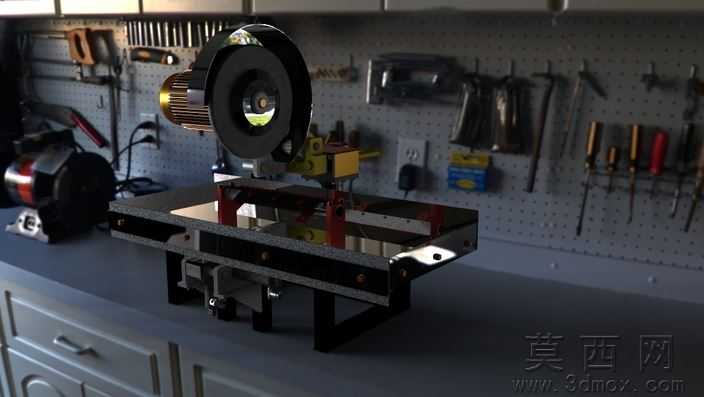

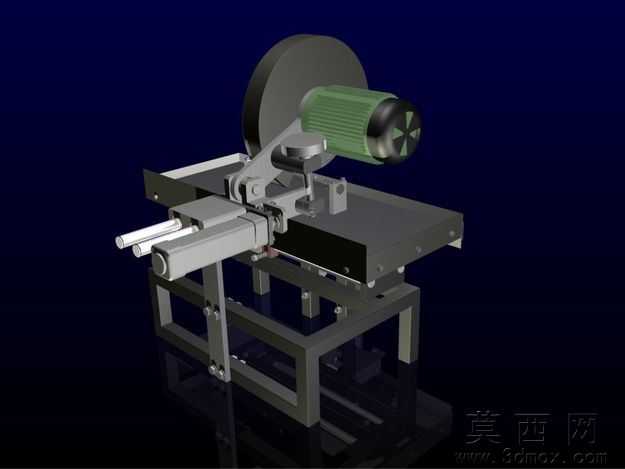

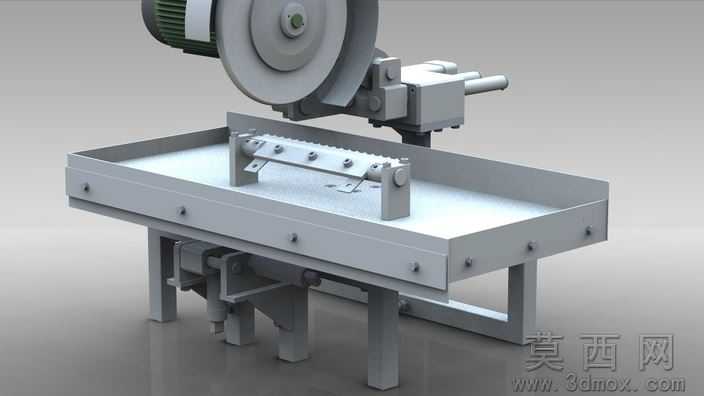

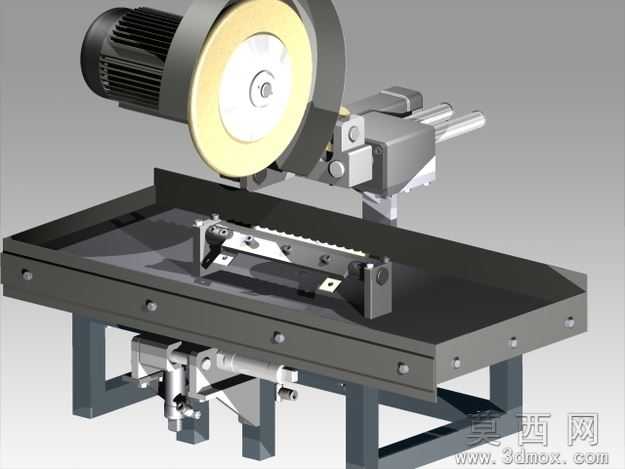

本模型为气动驱动的工业包装切割机片卷笔刀设备，建模阶段采用Autodesk Inventor 2012完成全参数化设计，首先从设备的机架底座开始搭建，逐一完成切割主轴组件、气动进给滑台、工件定位夹具、接料托盘、支撑腿架等所有零部件的独立建模，每个零件均按照实际加工尺寸设定参数约束，装配过程中严格匹配各部件的配合公差，添加了符合实际运动逻辑的装配约束关系，可直观模拟切割进给、工件夹紧的完整动作流程。参数设计层面，模型还原了工业级切割机的真实尺寸比例，切割锯片采用标准型材切割片规格参数，气动滑台的行程、夹具的夹持范围、机架的承重结构均按照小型工业加工设备的实用标准设定，各连接部位的螺栓、定位销等标准件均调用对应规格的标准件模型，保证结构的合理性与可加工性。渲染材质方面，机架与金属结构件统一赋予磨砂碳钢材质，切割锯片添加高速钢金属质感与表面磨削纹理，电机外壳赋予铸铁哑光材质，接料托盘添加金属板材的轻微反光效果，整体渲染效果还原了工业设备的真实金属质感，各部件的材质区分清晰，可直观分辨不同结构的材质属性。结构原理上，该设备依靠气动系统驱动滑台带动高速旋转的切割片完成进给动作，工件通过带齿形定位结构的夹具固定在工作台面上，切割过程中产生的碎屑可直接落入下方的接料托盘内，设备底部的支撑腿采用方钢焊接结构保证整体稳定性，切割主轴通过电机直接驱动，省去了复杂的传动结构，整体结构紧凑、动作逻辑简单可靠，可实现小型工件的快速定长切割作业。软件兼容层面，模型除原生Inventor格式外，还导出了STEP、IGES通用三维格式，同时附带渲染效果图与STL格式文件，可兼容SolidWorks、UG、ProE、CATIA等主流三维设计软件打开编辑，STL格式可直接导入切片软件用于3D打印验证，无需额外的格式转换即可满足不同设计场景的使用需求。研发教学应用层面，该模型可作为气动切割设备的教学演示案例，帮助机械设计相关专业的学习者理解气动进给设备的结构组成、装配逻辑与动作原理，也可作为小型专用切割设备研发的参考原型，设计人员可在此模型基础上修改参数、调整结构，快速衍生出适配不同加工场景的专用切割设备，同时也可用于机械制图课程的装配练习、工程图生成练习等教学场景。
