三级传动硬齿面齿轮减速机结构设计

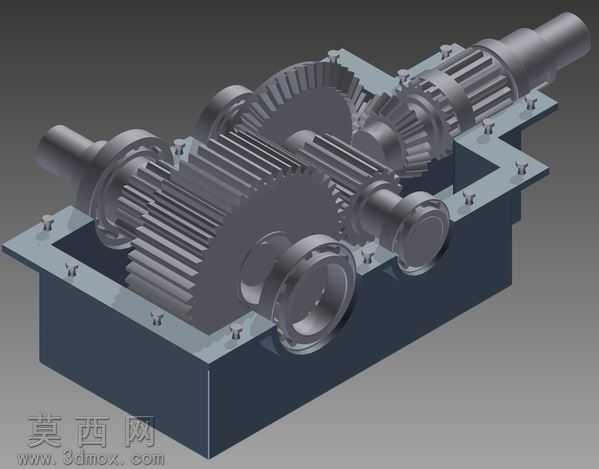

本作品为三级传动硬齿面齿轮减速机的三维结构设计，采用Autodesk Inventor完成全参数化建模，整体建模过程严格遵循机械设计手册中硬齿面减速机的设计规范，对每一个零部件都进行了精准的尺寸约束与装配定位。建模阶段首先完成各级传动齿轮的参数化构建，包含高速级锥齿轮、中间级斜齿圆柱齿轮、低速级直齿圆柱齿轮，对齿轮的齿廓曲线、模数、齿数、压力角、螺旋角等核心参数进行精准设定，还原硬齿面齿轮的齿部细节，确保齿轮啮合关系符合传动比要求。随后依次完成输入轴、中间传动轴、输出轴的建模，对轴上的键槽、轴肩、轴承安装位、密封位等结构进行精细化处理，保证轴类零件与齿轮、轴承、密封件的装配匹配度。接下来完成箱体结构的建模，包含下箱体底座、上箱盖的腔体结构、轴承座孔、螺栓连接孔、定位销孔、油位观察孔、放油孔等细节结构，还原铸造箱体的壁厚、加强筋等工艺特征，同时对箱体内腔进行干涉检查，确保运转过程中齿轮与箱壁无碰撞。装配阶段按照从下到上、从内到外的装配逻辑，先将轴系组件预装完成，校验齿轮侧隙、轴承游隙后装入下箱体，再依次安装轴承端盖、密封件、定位销、连接螺栓，最后扣合上箱盖完成总装，全程进行装配干涉检查，保证所有零部件无过盈、无错位。渲染阶段采用金属材质赋予齿轮与轴类零件，模拟合金钢硬齿面的金属质感，箱体采用铸铁材质模拟铸造壳体的哑光质感，轴承、螺栓等标准件采用光亮金属材质区分，通过环境光与定向光组合打光，清晰展现减速机内部的三级传动结构、轴系排布与箱体装配关系，整体模型结构完整，可用于减速机结构教学、装配工艺演示、传动原理仿真等场景，完整还原了硬齿面减速机承载能力强、传动效率高的结构特点。
