带一体化散热结构的固态继电器结构设计

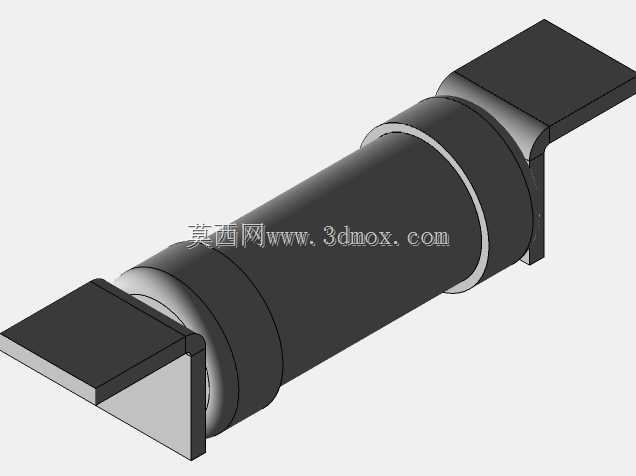

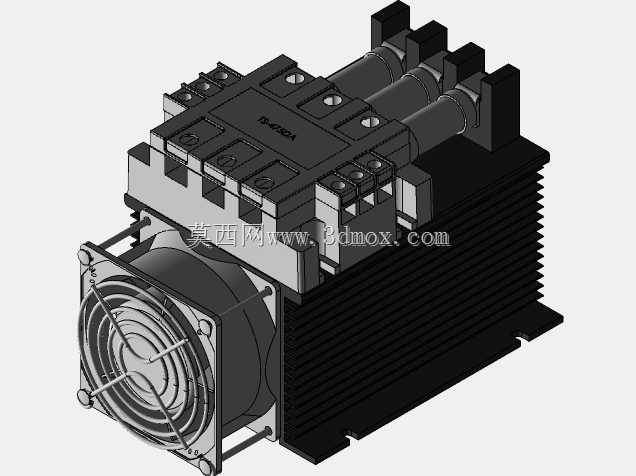

　　在工业自动化控制回路、电力电子调控场景里，固态继电器早已成为替代传统电磁继电器的核心功率切换器件，和有触点的电磁式器件不同，这类器件依靠半导体器件的开关特性实现回路通断，不存在机械触点烧蚀、弹跳、接触不良的问题，尤其适合高频通断、潮湿、多粉尘、振动幅度大的工业现场环境，比如恒温加热设备的功率调控、自动化产线的执行元件供电切换、光伏并网回路的直流侧通断控制、充电桩模块的功率切换单元，都能看到这类器件的应用。这次设计的这款固态继电器，把散热基座和器件本体做了一体化集成设计，没有采用常见的继电器本体加独立散热片的拼接结构，从根源上规避了拼接面存在空气间隙导致热阻升高的问题。实际做结构选型的时候，

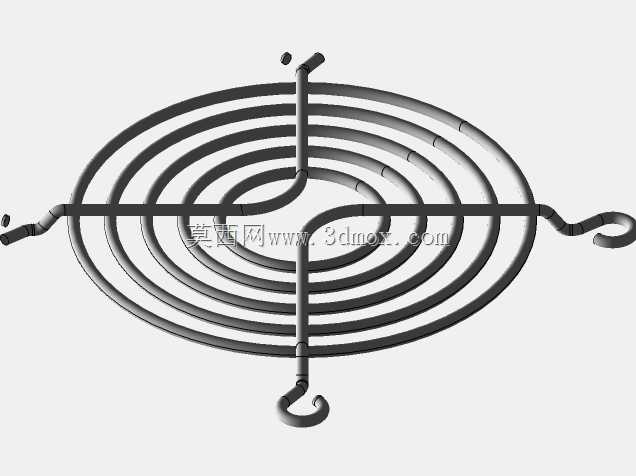

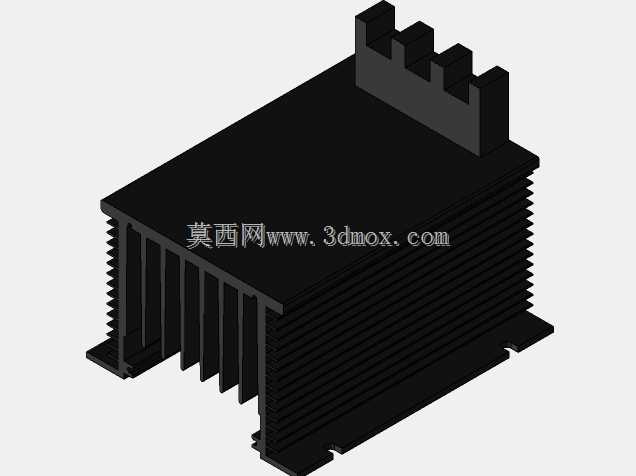

　　很多工程师容易忽略散热结构和器件本体的接触热阻，哪怕涂了导热硅脂，两个独立加工件的拼接面微观上还是存在大量凹凸空隙，这些空隙里的空气导热系数极低，会直接导致器件工作时产生的热量无法顺畅传导到散热鳍片上，长期满载工作时结温超过阈值，轻则触发过温保护切断回路，重则直接击穿内部晶闸管或MOS管功率单元，造成控制回路失效。这款一体化结构的散热基座采用挤压铝型材一次成型，底部的安装基板和上方的鳍片是连续的金属结构，不存在拼接界面，热传导路径上的额外热阻被降到最低。鳍片的排布方向做了针对性设计，顺着器件安装后机柜内的常规空气对流方向布置，相邻鳍片之间的间距控制在合理范围，既保证足够的散热总面积，又不会因为鳍片过密导致积灰后堵塞风道，

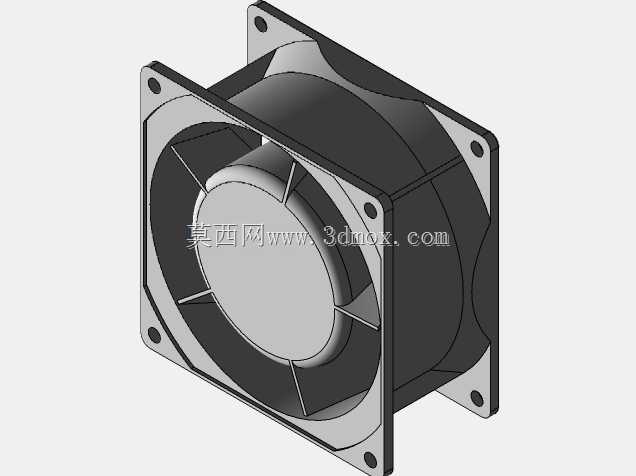

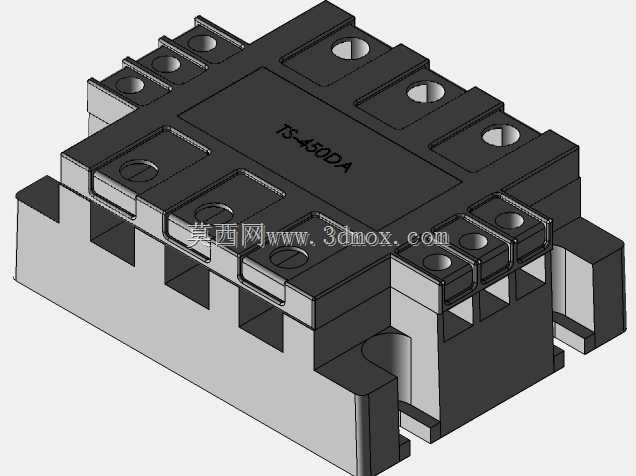

　　在自然对流的工况下就能满足额定电流下的散热需求，不需要额外加装强制风冷风扇，减少了外围配套部件的故障点。安装边界方面，基座底部两侧伸出的安装耳预留了标准的通孔安装位，孔位间距匹配行业通用的固态继电器安装尺寸，不需要重新在设备安装板上打孔，就能直接替换同电流等级的传统拼接式固态继电器，降低现场改造的安装工作量。主回路接线端和控制信号接线端采用高低位错位布置，强电接线端子和弱电控制端子之间预留了足够的电气间隙，满足低压电气设备的安全规范要求，避免现场接线时强弱电线路交叉造成的信号干扰，也降低了接线误触碰导致的短路风险。从结构设计的细节来看，顶部的接线端子防护台做了阶梯式凸起，接线完成后导线的金属部分完全被防护结构遮挡，

　　即使机柜内有金属碎屑掉落，也不会直接搭接在不同极性的接线端子上造成短路。功率器件的核心载流部分直接贴合在铝型材基座的内平面上，装配时不需要额外加装绝缘导热垫片，因为型材基座在设计时就做了阳极氧化绝缘处理，氧化层的绝缘强度满足主回路对地的耐压要求，同时氧化层的热阻远低于常规的硅胶绝缘垫片，进一步提升了热传导效率。在实际工况适配性上，这款结构的固态继电器可以适配直流控直流、直流控交流、交流控交流等不同的回路类型，只需要调整内部的功率器件和触发电路，外部安装结构完全通用，能覆盖从10A到60A不同电流等级的产品需求，不需要针对每个电流等级重新开模做外壳结构，大幅降低了生产端的模具成本和物料管理难度。很多现场运维人员反馈，传统拼接式固态继电器在长期冷热循环工作后，连接散热片和本体的固定螺丝容易出现松动，导致接触热阻骤升引发器件烧毁，这款一体化结构从设计上就完全消除了这个故障点，只要通过底部安装耳把器件固定在安装板上，整个散热结构就和器件本体保持稳定的热连接，不会因为长期温度变化出现连接松动的问题。另外，整个外壳结构没有采用多余的塑料装饰件，所有外部结构要么是一体化的铝型材散热本体，要么是耐高温的阻燃工程塑料接线防护件，能在-30℃到80℃的环境温度范围内稳定工作，适配户外机柜、北方低温车间、南方高温高湿厂房等不同的现场环境，不会因为环境温度变化出现结构件变形、开裂的问题。
