TR22B步进电机驱动器结构三维建模

　　这款TR22B步进电机控制器的三维建模，完全还原了实物的结构细节与安装特征，可直接用于自动化设备的电气布局设计、安装干涉校验以及整机三维装配仿真。从实际工程应用场景来看，这类步进电机驱动器广泛应用于小型自动化生产线、点胶设备、送料机构、检测工装等需要精准步进运动控制的场合，是连接上位控制信号与步进电机本体的核心执行部件，负责将脉冲方向信号转化为电机绕组的驱动电流，实现电机的转角、转速精准控制。

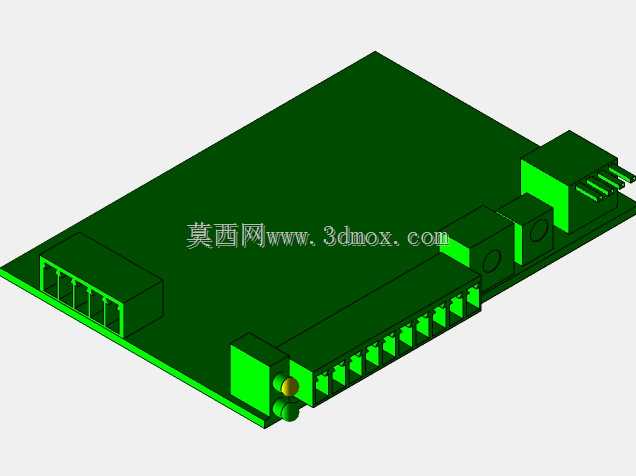

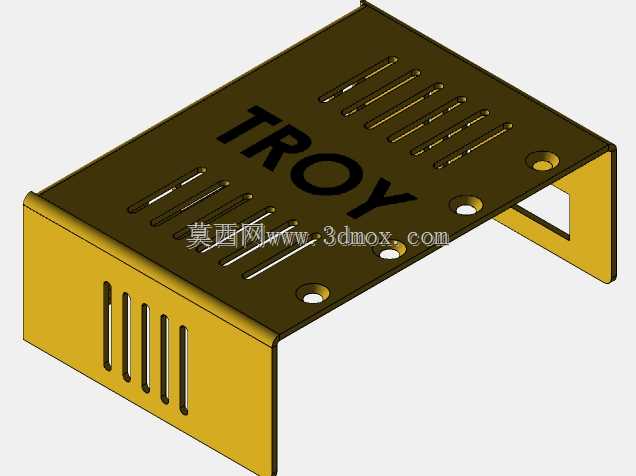

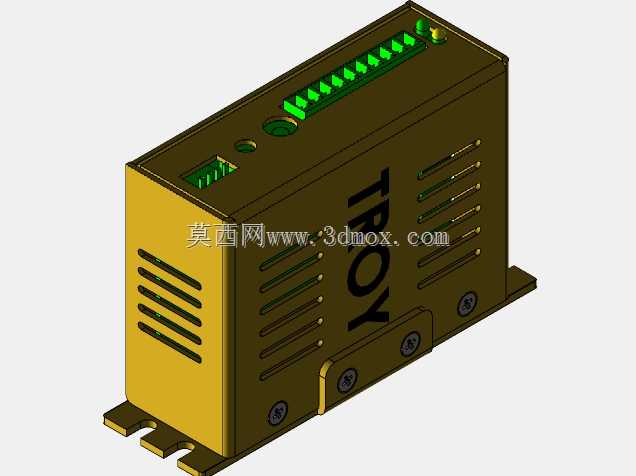

　　从产品功能特性来看，模型还原了驱动器顶部的接线端子排结构，包含电源输入、电机绕组接线、控制信号输入等多组接线位，端子排旁设置了状态指示灯位，可直观显示电源、运行、故障等工作状态，侧面的多组散热槽结构完全匹配实物的散热设计，保证驱动器在额定负载下的热量能够及时散出，避免长时间工作出现过热保护。壳体侧面印有清晰的品牌标识，底部的安装法兰带固定孔位，完全符合工业电气元件的安装规范。

　　设计思路上，建模过程严格遵循实物的测绘尺寸，壳体采用分体式结构设计，上下壳通过侧边的固定螺丝实现锁紧，安装法兰与下壳为一体化结构，保证安装强度的同时减少装配零件数量。接线端子的排布充分考虑了现场接线的操作空间，端子之间预留了足够的压线间隙，避免多股线接线时出现相邻端子短路的风险。顶部的微调电位器开孔位置精准，对应实物的电流细分调节功能，方便用户根据实际负载情况调整驱动参数。

　　外形尺寸与安装边界方面，模型完整还原了驱动器的长方体主体结构，两侧安装耳的突出尺寸、固定孔的孔径与孔距都按照实物1:1建模，在进行电气柜布局设计时，可以直接将该模型导入装配体，校验与周边断路器、开关电源、PLC等元件的安装间隙，提前排查接线空间不足、安装干涉等问题。壳体的散热槽深度、壳体壁厚都按照实物结构还原，可用于后续的热仿真分析，模拟不同负载率下驱动器的壳体温度分布，为电气柜的散热设计提供准确的模型依据。

　　从结构设计从业者的角度来看，这类成熟工业元件的精准三维模型，能够大幅减少设备设计阶段的建模工作量，避免因自行建模尺寸偏差导致的安装返工，模型的细节还原度足够支撑生产级的装配设计需求，无论是做整机的三维布线、安装板布局，还是做设备的虚拟调试，都能提供准确的结构参考。驱动器的边角做了圆弧过渡处理，避免安装过程中划伤操作人员或线缆，底部的安装孔采用沉头设计，固定螺丝安装后不会突出壳体表面，进一步节省安装空间，这些细节在模型中都得到了完整还原，完全匹配实物的工程设计细节。
