工业级壁挂式电力变换逆变器结构设计

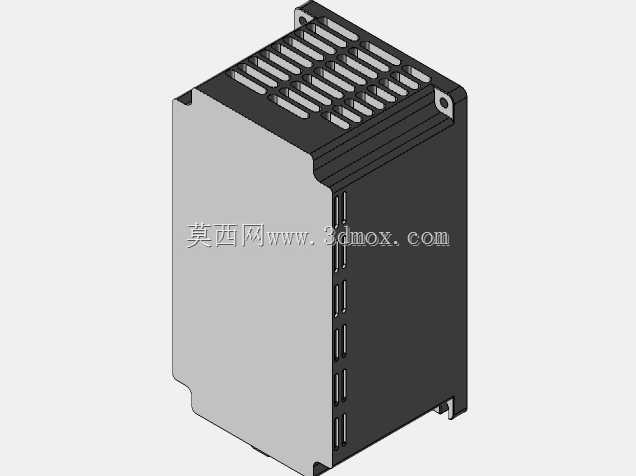

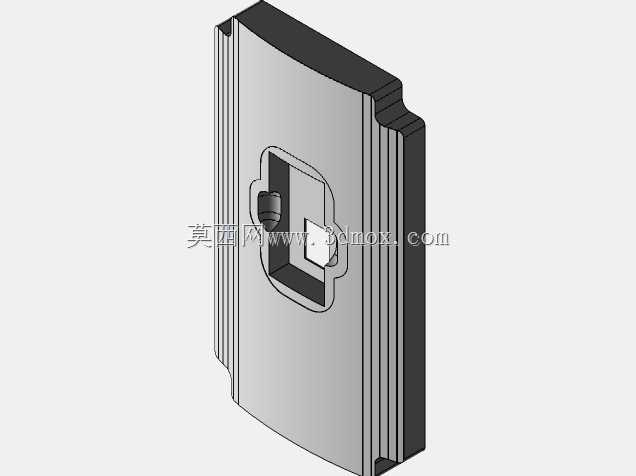

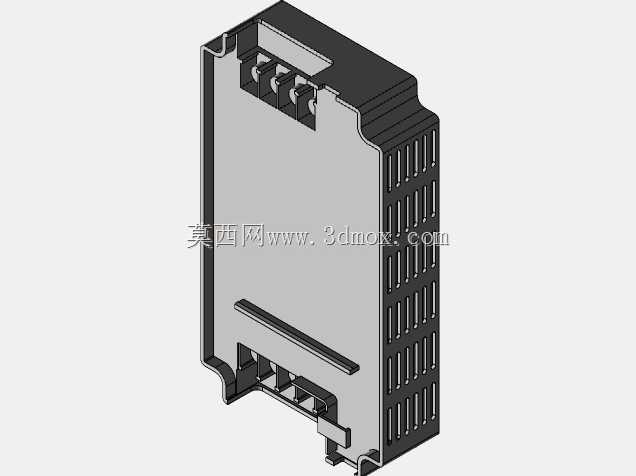

　　在工业现场分布式供电、离网通讯基站备电、小型工控系统应急供电场景中，这类壁挂式逆变器是直流转交流供电链路里的核心执行单元，日常承担着把蓄电池、光伏板输出的低压直流电转换为标准工频交流电的职能，给后端的通讯模块、工控仪表、小型执行器件提供稳定的交流供电支撑。从结构设计逻辑来看，这款逆变器的壳体采用了上下分舱的布局思路，前侧操作面板区域做了内凹式的防护设计，操作旋钮、状态指示灯、接线端口都整合在这个内凹区域里，既可以避免现场搬运、安装过程中磕碰损坏操作件，也能在壁挂安装后让外接线缆的弯折半径处于合理区间，减少线缆根部的应力疲劳。壳体侧面排布的多组通风格栅不是随意开设的，每一组格栅的开孔角度、开孔密度都对应内部功率器件的散热路径：

　　功率IGBT、整流桥这类发热器件固定在壳体后侧的铝制散热基板上，自然对流的空气可以从侧面下部格栅进入腔体，带走器件热量后从顶部的格栅排出，不需要额外加装散热风扇就能满足额定功率下的温升要求，这种无风扇设计也能降低现场粉尘、水汽进入设备内部的概率，适配多尘、轻度潮湿的工业安装环境。设备顶部的安装挂耳做了翻边强化处理，挂耳上的安装孔预留了足够的调节余量，现场安装时可以先在墙面固定膨胀螺栓，再把设备挂装到位后微调水平位置，不需要托举设备全程对准孔位，能有效降低高空壁挂作业的操作难度。从安装边界尺寸来看，这款设备的整体进深控制在180mm以内，壁挂安装后不会过度突出墙面，适合在通讯机柜侧边、车间立柱、基站墙体这类安装空间局促的场景部署，

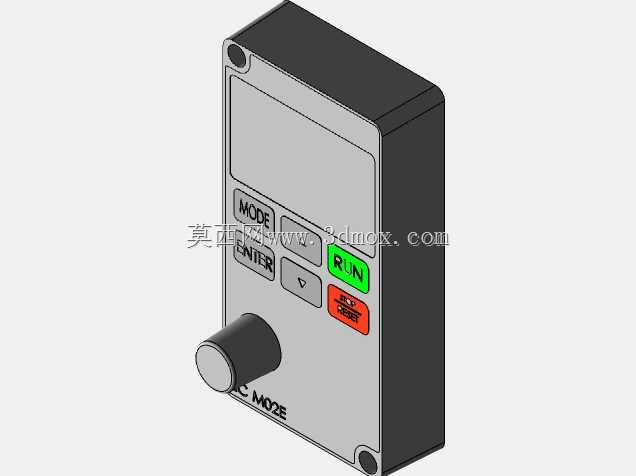

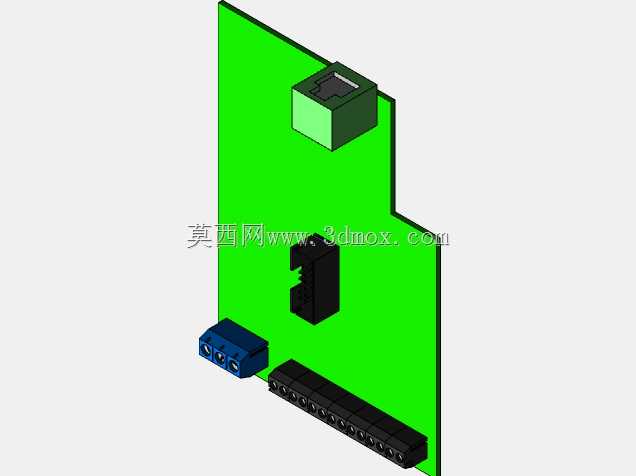

　　设备底部预留的线缆穿入孔做了橡胶护圈结构，外接的直流输入、交流输出线缆穿入后可以通过护圈密封，避免线缆外皮被金属壳体的锐边割破，也能阻挡小型爬虫、杂物进入设备内部。前侧面板的操作旋钮做了档位阻尼设计，手动切换工作模式时可以清晰感知档位到位的反馈，状态指示灯采用了不同颜色的透光面罩，运行、故障、待机状态可以在三米外清晰辨识，不需要凑近设备就能判断运行状态，适配车间、基站这类需要快速巡检的场景。壳体的拼接缝隙做了错位止口设计，拼接处的缝隙走向不是直通透的，即使现场有喷淋溅水，水珠也会顺着止口的导流槽流到壳体外部，不会直接渗入内部电路板区域，满足基础的防溅水防护要求。内部的元器件安装支架采用了模块化的固定方式，功率板、控制板、

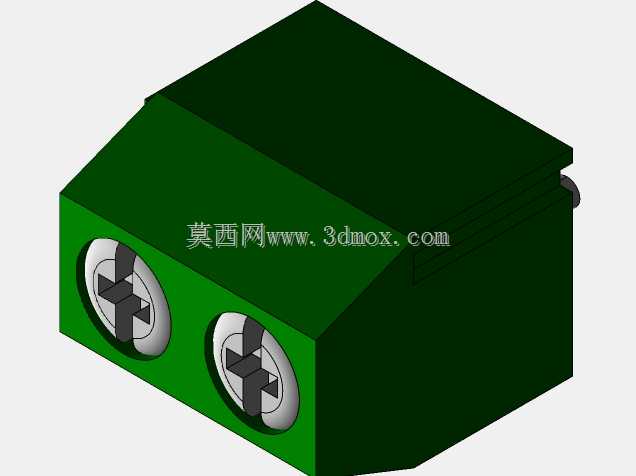

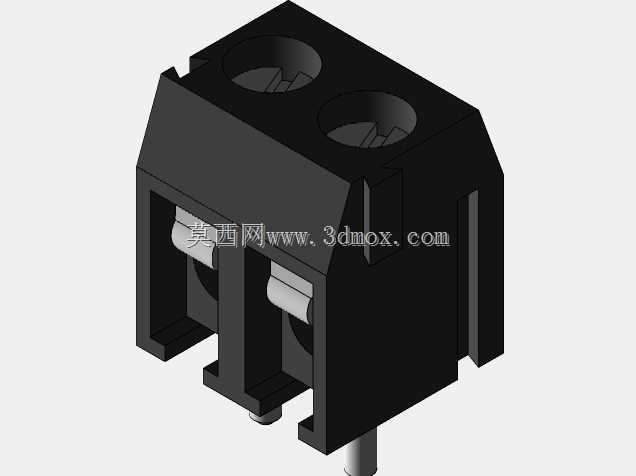

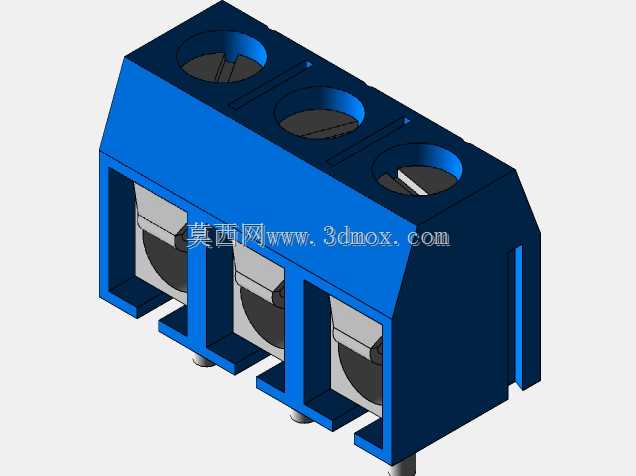

　　接线端子排分别固定在独立的支架上，后期维护时可以单独拆下对应的模块检修，不需要把整个壳体全部拆解，能大幅缩短现场故障排查的时间。接线端子区域做了明确的极性标识和防呆结构，直流输入的正负极端子做了不同的尺寸设计，现场接线时无法反接，能避免施工过程中接反极性烧坏设备的问题。设备整体的边角都做了圆角钝化处理，没有尖锐的外露棱角，安装、搬运过程中不会划伤施工人员的手部，也不会刮蹭相邻的线缆和设备。从结构强度来看，壳体采用的是冷轧钢板折弯成型，板材厚度在1.2mm左右，挂装后可以承受自身重量三倍以上的载荷，不会出现壳体变形、挂耳断裂的问题，适合长期固定安装在户外基站、车间墙面这类无人值守的场景，不需要频繁维护结构件的紧固状态。
