快插式多盘位硬盘存储机架结构设计

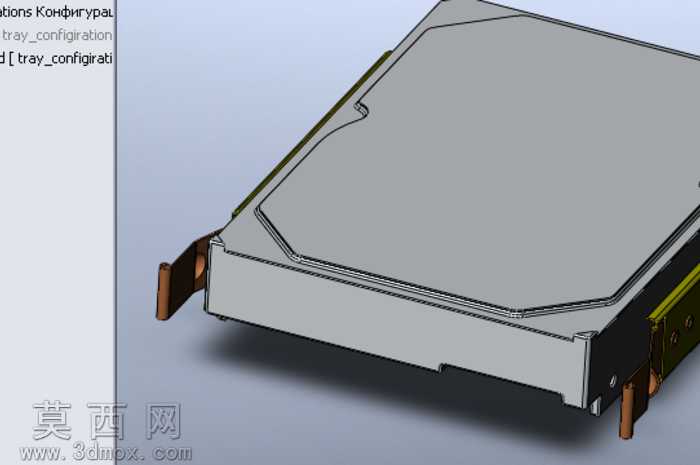

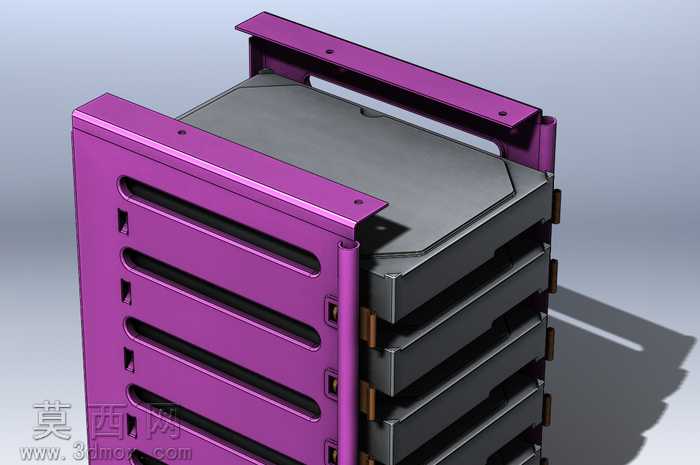

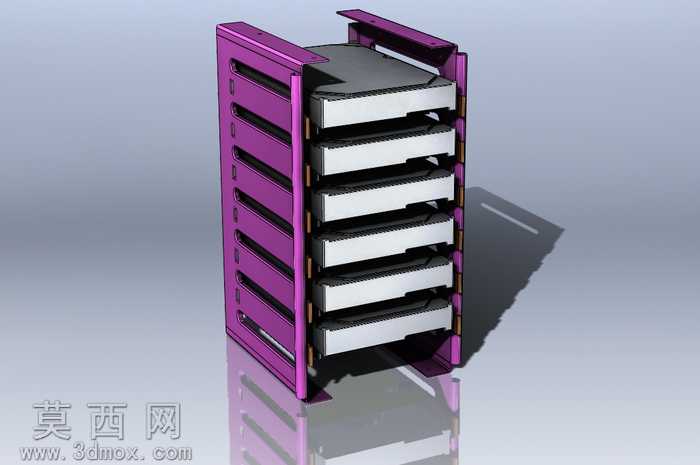

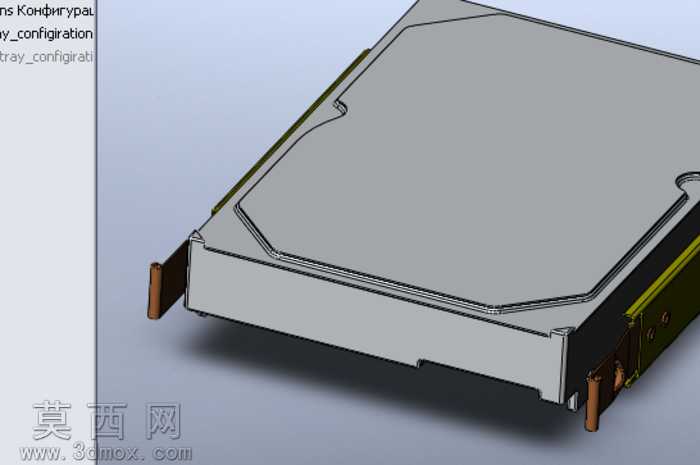

本作品为适配xPredator机箱的快插式硬盘机架与托盘三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程遵循机械设计装配逻辑，先完成各独立零件的特征建模，再通过同轴、重合、距离等标准配合完成整体装配，确保各部件的装配间隙符合实际生产公差要求，可直接导出工程图用于生产参考。渲染阶段采用哑光金属材质模拟机架主体的冷轧钢质感，通过调整金属粗糙度、反射率参数还原钣金件的磨砂表面效果，托盘部分采用半哑光硬质塑料材质，区分金属与非金属部件的视觉差异，场景添加柔和的环境光与定向投影，清晰呈现机架的层叠结构与插拔导向细节，整体渲染效果真实还原实物的材质质感与空间结构。结构设计上，机架主体采用双侧立式支撑框架，框架侧边设置等距分布的导向滑槽，每层滑槽对应一个独立硬盘托盘，可同时容纳多块2.5英寸或3.5英寸硬盘，托盘采用抽拉式快插设计，前端设置限位卡扣结构，推入到位后可自动锁定硬盘位置，避免使用过程中出现托盘松脱的情况，托盘侧边设置防滑导向筋，与机架滑槽配合实现顺畅插拔，无需额外工具即可完成硬盘的安装与拆卸。设计思路围绕机箱内部硬盘存储的扩容需求与便捷维护需求展开，在有限的机箱内部空间内最大化硬盘安装数量，同时通过模块化托盘设计，实现单块硬盘的独立拆装，不影响其他已安装硬盘的固定状态，机架整体采用对称式结构设计，两侧框架通过横向连接筋加固，提升整体结构强度，避免多层硬盘安装后出现框架变形的问题，托盘内部设置硬盘安装定位孔，适配标准硬盘的螺丝固定位，同时预留硬盘散热间隙，保证硬盘工作过程中的空气流通，降低积热风险。建模过程中对所有零件进行了干涉检查，确保各部件装配后无结构冲突，活动部件的活动行程符合设计预期，可通过修改配置参数快速调整机架层数、托盘尺寸，适配不同规格的机箱与硬盘安装需求，实现同结构方案的快速变型设计。
